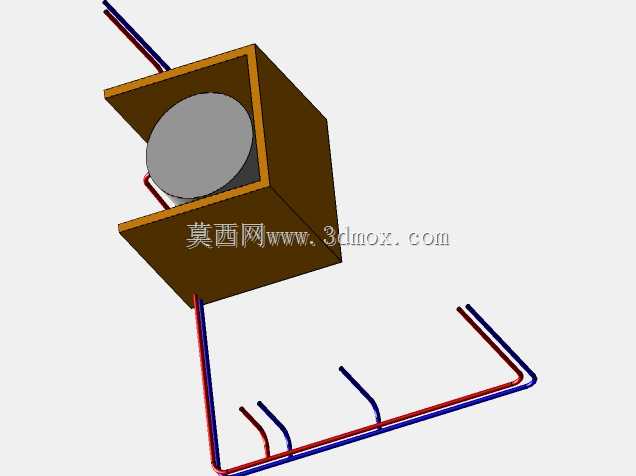

度假小屋冷热水管线排布维修示意结构

　　在小型民用建筑的水电维修改造场景中，老旧管线拆除后的重新布管往往容易出现走向偏差、接口对位不准、预留长度不足的问题，尤其是内嵌在建筑结构边角的管线接驳点，受操作空间限制，现场测量很难一次性拿到精准的空间尺寸，容易造成二次返工。这套管线结构的设计核心，就是针对建筑边角位置的圆形接驳构件，还原冷热水管的实际空间走向，给现场施工提供直观的空间参照。从结构上看，核心接驳端被固定在直角形的安装槽位内，槽体的两个垂直立面刚好贴合建筑的墙角结构，圆形接驳构件的轴线与槽体开口方向保持垂直，冷、热两根管线分别从槽体的上方、侧方预留的穿线孔位接入，与圆形构件的对应接口完成接驳，避免管线在槽内出现交叉弯折。从槽体下方引出的管线，

　　沿着建筑墙面与地面的交角方向延伸，根据后续用水点的分布位置，在对应点位做90度弯折抬升，预留出与终端用水设备接驳的管端，每一段弯折的曲率半径都符合民用给排水管线的施工规范，不会出现直角死折影响管路通流能力。设计过程中优先还原了管线的空间相对位置，没有刻意做视角的正向对齐，完全按照现场实际的后俯视观测角度呈现，能让施工人员直接对应现场的观测视角，快速核对每一段管线的走向、长度与弯折位置，不需要再做视角的空间换算。安装边界方面，直角槽体的两个安装面需要完全贴合建筑的墙角基面，基面的平面度误差需要控制在2mm以内，避免槽体安装后出现倾斜，导致内部接驳构件的接口角度偏移；槽体上方与侧方的穿线孔直径比管线外径大3mm，

　　给管线的热胀冷缩预留足够的形变余量，避免长期使用过程中管线与孔壁摩擦出现破损。延伸段的管线排布时，与建筑基面的固定间距保持在15mm，每间隔400mm设置一个管卡固定，避免通水过程中管线出现水锤振动产生异响。所有弯折位置的管端预留长度比实际测量值多留出20mm，方便现场根据实际接驳情况做裁切调整，避免预留长度不足导致接驳失败。这套结构没有做多余的装饰性设计，所有的管线走向、弯折位置、接驳点位置都完全匹配现场实际施工的需求，施工人员可以参照这个结构提前预制对应长度的管线，在现场直接完成接驳，大幅减少现场测量、试装的时间，降低老旧管线改造的返工率，尤其适合小型独栋建筑、度假小屋这类非标准化的民用建筑水电维修场景，能有效解决狭小空间内管线排布对位难的问题。
