办公隔间墙面固定连接壁支架结构

　　这类壁支架主要应用于办公空间模块化隔间的墙体连接场景，日常办公环境里的成品隔间多采用预制板材拼接安装，板材之间的衔接位置、板材与顶部龙骨或底部地轨的连接节点，都需要这类小型支撑固定件来承担限位、承重与防移位的作用。很多办公场地的隔间在长期使用后，受人员倚靠、日常碰撞、温湿度变化带来的板材形变影响，原有固定支架容易出现断裂、滑脱的问题，直接导致隔间板材错位、缝隙变大，甚至出现局部倾斜垮塌的隐患，这类替换支架就是针对这类损坏场景做的适配结构。从功能特性来看，该支架属于小型受力连接件，主体采用一体式弯折成型结构，没有多余的拼接焊缝，整体刚性表现更好，在长期承受板材侧向推力与垂直方向的静载荷时，不容易出现应力集中导致的断裂问题。

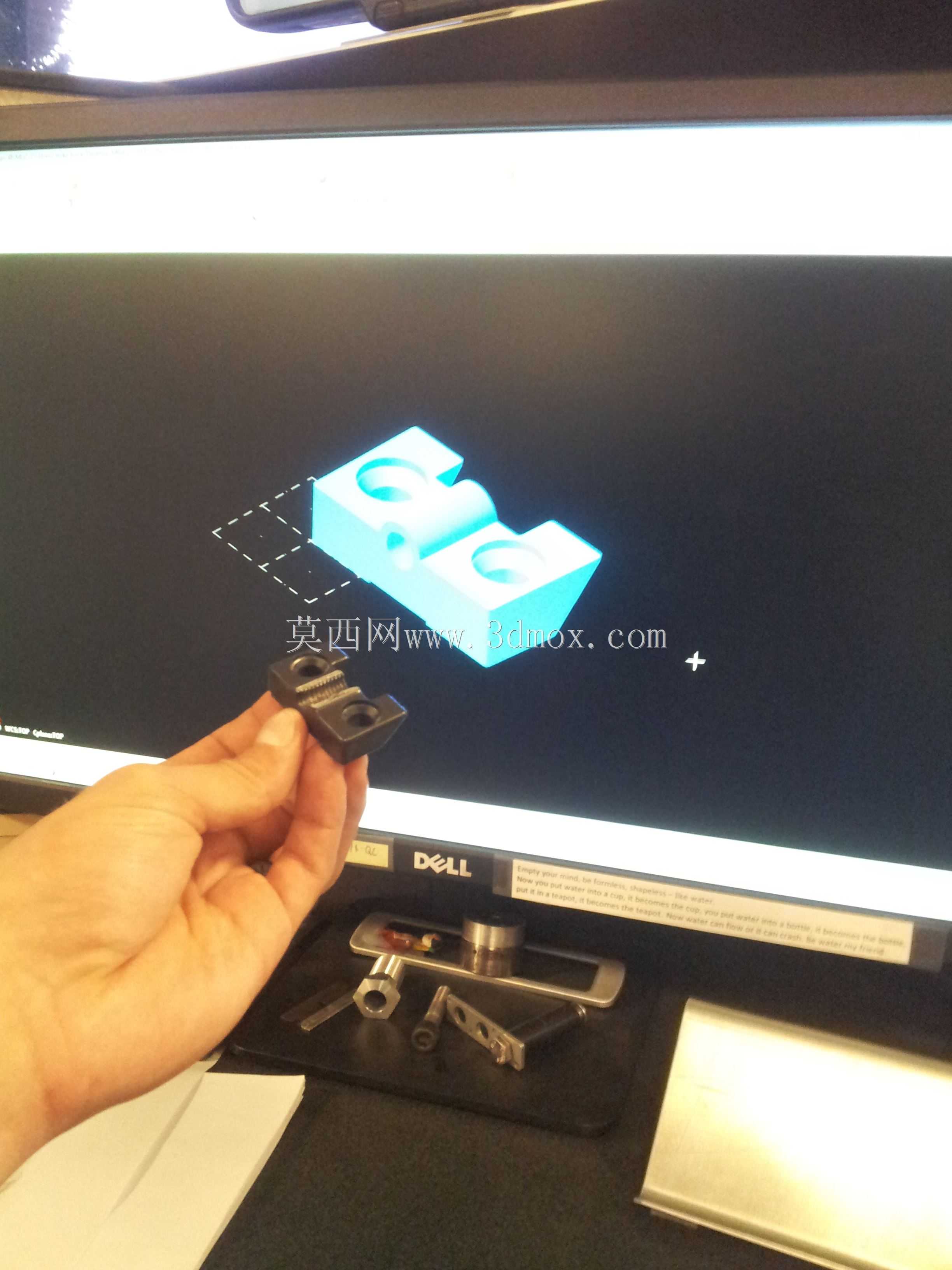

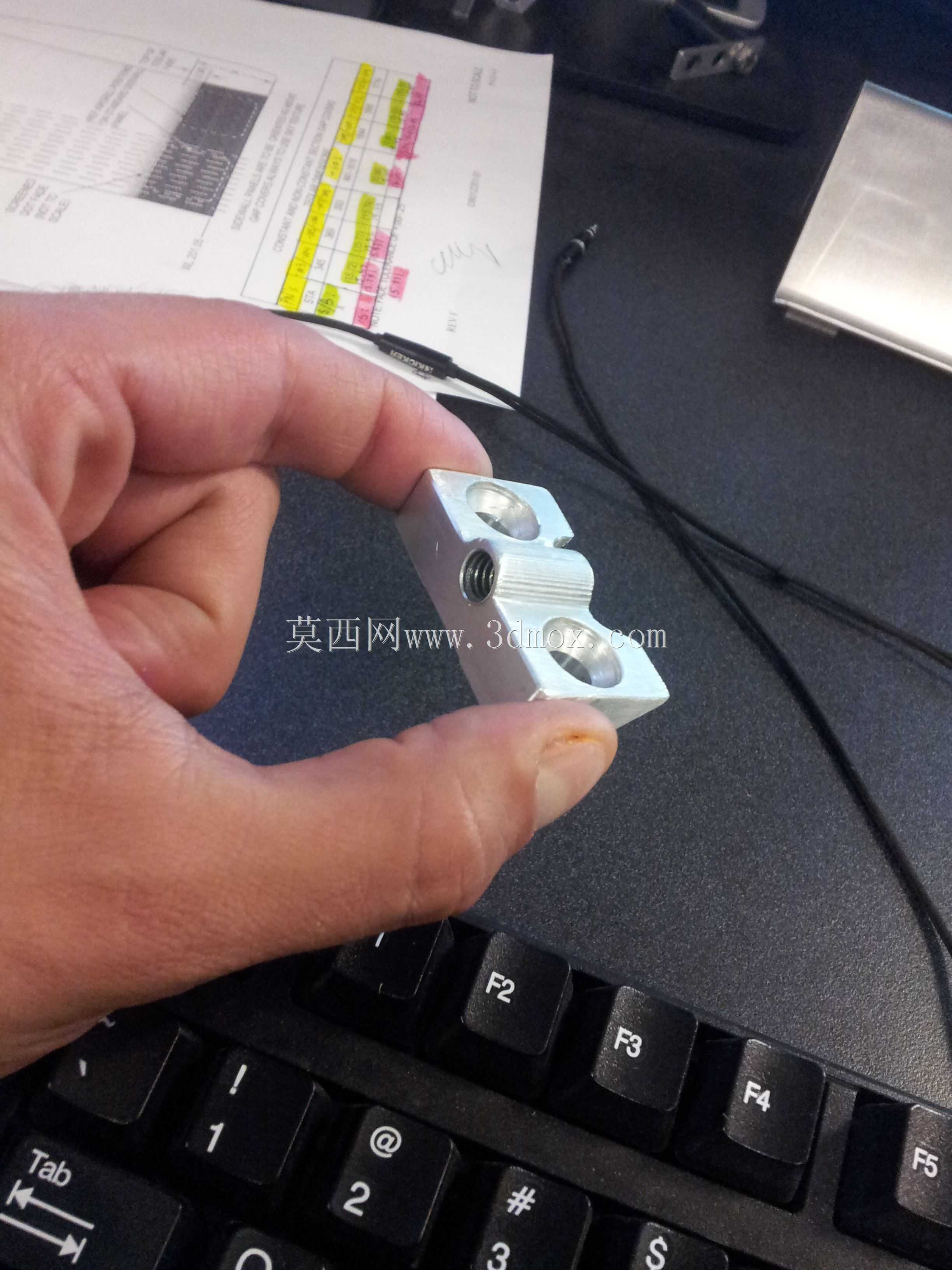

　　支架上预留的两个安装孔位做了沉台处理，安装时螺丝头部可以完全沉入沉台内，不会突出支架表面，避免安装后突出的螺丝头刮蹭隔间板材的装饰面，也能让支架与安装基面完全贴合，不会出现安装间隙导致的固定松动。设计过程中首先参考了原有损坏支架的安装边界尺寸，因为是替换件，必须完全匹配原有安装位的孔距、基面贴合面的弧度与厚度，不需要对现有隔间结构做二次打孔或打磨修改，直接替换损坏件就能完成安装，大幅降低维修的工作量。支架的贴合面做了与隔间型材卡槽匹配的限位凸起，安装时凸起可以直接卡入型材的预制卡槽内，不需要额外做定位校准，单人就能完成安装操作，拧入固定螺丝后，限位凸起可以承担大部分横向剪切力，避免螺丝长期受剪切力出现断裂的问题。外形尺寸上，

　　支架整体长度控制在40mm以内，宽度18mm，整体厚度3mm，安装后突出墙面的高度不超过6mm，不会突出隔间的装饰面，不会影响后续隔间面板的安装贴合，也不会在面板背面留下凸起的压痕。安装边界方面，支架适配的隔间板材厚度为16-18mm的常规办公隔间三聚氰胺板，适配的龙骨型材为常见的25型隔间铝合金龙骨，两个安装孔的中心距为22mm，匹配市面上常规的M4自攻螺丝安装，不需要定制特殊规格的紧固件。在受力设计上，支架的弯折位置做了R1.5的圆角过渡，避免直角弯折带来的应力集中问题，经过受力验算，单个支架可以承受不低于150N的垂直静载荷与80N的侧向推力，完全满足办公隔间日常使用的受力需求，即使人员正常倚靠隔间墙面，

　　也不会出现支架变形或断裂的问题。支架的两个安装臂分别对应隔间的竖向龙骨与横向板材的连接位置，安装后可以同时限制板材的上下位移与左右晃动，相比原有单孔固定的支架结构，双孔固定加卡槽限位的结构，整体抗晃动能力提升了60%以上，长期使用也不容易出现螺丝松动的问题。实际安装过程中，只需要将损坏的原有支架拆除，清理安装位置的残留胶水与碎屑，将新支架的限位凸起卡入龙骨卡槽，对齐原有安装孔位，拧入两颗M4自攻螺丝即可完成固定，整个安装过程不需要复杂工具，一把普通十字螺丝刀就能完成作业，维修效率很高。这类支架除了用于办公隔间的维修替换，也可以用于同类模块化隔断的新安装场景，作为板材与龙骨之间的连接固定件使用，适配大部分市面上常见的成品办公隔间结构，不需要针对特定品牌的隔间做结构修改，通用性较强。结构建模过程中，对支架的所有受力转角位置都做了应力仿真验证，确保在额定载荷下，支架的最大形变不超过0.1mm，不会因为长期受力出现塑性形变，保证连接结构的长期稳定性。支架表面没有多余的装饰结构，所有结构面都服务于安装固定与受力需求，没有冗余的设计，在保证结构强度的前提下，尽可能缩小了整体体积，减少材料的使用，同时也避免了安装后与其他隔间配件出现干涉的问题。
