大吨位框架式压装成型工装结构设计

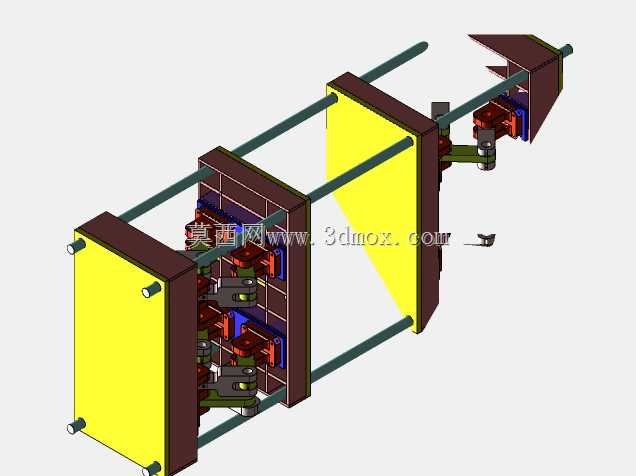

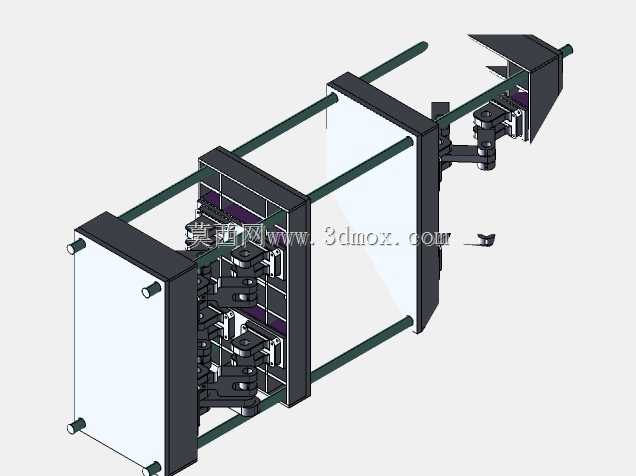

　　在重型零部件压装、金属构件成型、复合材料层压这类需要持续稳定大输出压力的加工场景里，框架式压装设备的结构刚性直接决定了成品的成型精度与长期运行稳定性，这套75吨级压装结构的设计，从一开始就围绕大负载下的形位公差控制做了全链路的结构考量。不同于小型台式压装设备采用的单立柱悬臂结构，这套设备采用四导柱导向的封闭式框架布局，四根平行布置的高精度导柱贯穿上下安装模板，导柱表面做了高频淬火加硬处理，配合安装在模板内的自润滑导套，在压头全行程运行过程中能将横向偏摆量控制在0.02mm以内，避免大吨位施压时压头出现侧倾，导致工件压装错位、模具崩边这类常见的加工故障。设备的施压端采用模块化的执行组件安装位，既可以适配液压油缸作为压力输出源，

　　也可以根据车间的动力配置更换为伺服电缸，满足不同压装行程、压力曲线的工艺需求；压头与执行元件的连接位置设计了浮动接头结构，能够自动补偿安装过程中产生的微小同轴度误差，避免活塞杆长期承受径向剪切力导致密封件过早磨损。框架的主体侧板采用厚钢板拼焊后做整体去应力退火处理，焊接完成后通过大型龙门铣床一次性加工完成所有导柱安装孔、驱动组件固定面，保证各安装面的平行度与垂直度公差，避免焊接残余应力在设备长期承重过程中缓慢释放，导致框架变形、精度流失。从安装边界来看，这套设备的整体宽度控制在1.8米以内，深度方向预留了足够的工件上下料空间，导柱的有效行程覆盖0到400mm区间，能够满足大部分中小型金属件压装、复合材料板材热压成型的加工尺寸需求；

　　设备的进料端预留了自动化输送线的对接接口，可以直接集成到流水线生产工位中，不需要额外改造设备底座，适配多品种小批量的柔性生产场景。在安全防护设计上，设备的操作面预留了透明防护板的安装槽位，配套的防护板采用聚碳酸酯材质，既能够阻挡压装过程中可能飞溅的金属碎屑，又不会遮挡操作人员观察工件压合状态的视线；两侧的导柱外露部分也设计了可伸缩的防护套，避免车间内的金属粉尘、切削液附着在导柱表面，划伤导柱配合面、加速导套磨损。设备的下模板做了均匀分布的T型槽设计，不同规格的压装模具可以通过T型螺栓快速固定，不需要针对每一套模具重新打孔攻丝，大幅缩短换模调试的时间；T型槽的排布间距参考了通用压装模具的安装尺寸标准，

　　市面上大部分标准模架都可以直接安装适配，降低了配套模具的改造成本。在结构受力的细节处理上，上下模板与导柱的连接位置都做了加强筋结构，筋板的布置方向沿着压力传导的路径优化，将压装过程中产生的集中应力均匀分散到整个框架结构上，避免局部应力集中导致模板开裂；驱动组件的安装背板做了加厚处理，并且通过横向加强筋与两侧侧板刚性连接，保证大吨位输出时背板不会出现挠曲变形。这套结构在设计过程中还预留了压力传感器、位移传感器的安装位置，后续如果需要升级压力位移监控功能，不需要对主体结构做任何改动，直接在预留位加装传感器即可，能够实现压装过程的压力曲线实时采集、压装深度精准控制，满足汽车零部件、精密五金件这类对压装质量有追溯要求的加工场景。不同于通用标准压力机的固定参数设计，这套结构的导柱间距、模板尺寸都可以根据实际加工的工件规格做等比例调整，核心的导向结构、受力框架的设计逻辑保持不变，能够快速衍生出不同吨位、不同行程的系列化压装设备，覆盖从几十公斤到上百吨的压装工艺需求。设备的底座部分设计了可调式的地脚安装位，安装时可以通过地脚螺栓调整设备的水平度，不需要额外制作高精度的安装基础，普通的硬化车间地面即可满足安装要求，降低了设备的现场部署成本。
