皮带扣式连接固定架结构设计

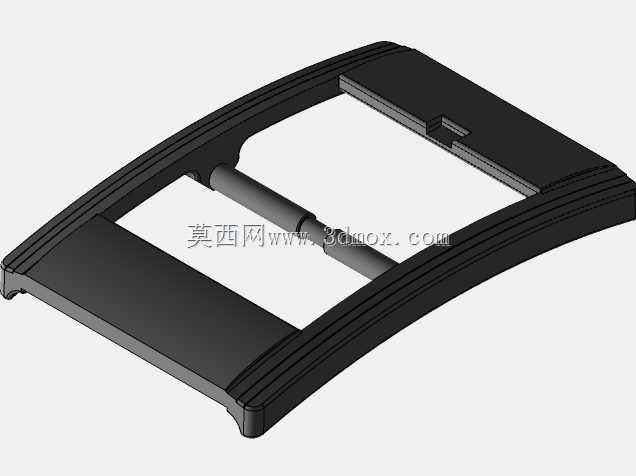

　　该结构件属于穿戴类五金连接组件范畴，日常应用场景覆盖户外战术装具挂载、工装腰带附件固定、重型作业束带锁紧等领域，核心作用是实现织带与挂载部件之间的刚性连接，同时满足快速穿装、反复开合锁紧的使用需求。从实际使用工况来看，这类构件需要承受织带张紧产生的持续拉应力，同时在户外磕碰、摩擦环境下保持结构完整性，因此设计阶段首先对受力路径做了明确规划：整体采用框式对称布局，两侧弧形边框作为主要承力梁，将织带张紧产生的拉力均匀分散到整个框架上，避免局部应力集中导致的边框断裂。中间设置的横向销轴是核心的锁紧承载部件，织带绕过销轴后可实现长度调节与锁止，销轴与两侧边框的配合采用过盈压装结构，无需额外紧固件即可保证销轴在反复拉扯下不会出现窜动脱落。

　　边框外侧设置的多道平行凸筋，一方面是增加构件与织带接触面的摩擦力，防止织带受拉后出现滑移，另一方面凸筋结构也提升了边框的截面惯性矩，在不增加整体壁厚的前提下提升了构件的抗弯折性能，适配注塑或粉末冶金成型的工艺特性，减少成型过程中的翘曲变形风险。从安装边界来看，该构件的内框宽度适配常规50mm宽度的工业织带或战术腰带，整体外轮廓做了大圆角过渡处理，避免尖锐棱角划伤织带或者使用者衣物，边框内侧的台阶结构是为织带穿装预留的导向空间，穿装织带时无需额外工具即可快速完成穿绕，织带穿过框体后绕过中间销轴回折，即可实现可靠锁止，承受纵向拉力时销轴会将织带压紧在框体内侧壁上，拉力越大锁止摩擦力越强，不会出现松脱滑脱的问题。

　　设计过程中针对不同使用场景做了结构冗余考量，边框厚度设置为3mm，采用工程塑料或锌合金材质时即可满足150kg以上的静拉载荷要求，若采用不锈钢粉末冶金成型，载荷能力可提升至500kg以上，适配重型工业吊装束带的使用需求。构件底部的平面结构可作为安装基准面，需要加装挂载附件时，可通过胶粘或者螺丝固定的方式将附件座安装在该平面上，不会影响织带的正常穿装与锁紧动作。两侧边框的弧形弧度是经过人体工学优化的，当该构件安装在腰带上使用时，弧形面可贴合人体腰侧的曲线，减少长时间佩戴产生的硌压感，同时弧形结构也让织带穿绕时的弯折角度更平缓，避免织带在直角弯折处出现应力集中，提升织带的使用寿命。在细节处理上，销轴与边框的连接位置做了局部加厚处理，

　　该位置是整个构件应力最高的区域，加厚后可抵消开孔带来的截面削弱，避免受拉时出现连接位置开裂的问题。框体顶部的小缺口结构是为了适配带定位凸点的织带扣，当需要加装快拆锁扣时，锁扣上的凸点可卡入该缺口内，实现锁扣与固定架的周向定位，防止锁扣受外力时出现转动偏移。整个构件没有复杂的内部倒扣结构，注塑生产时采用简单的两板模即可完成成型，无需复杂的抽芯结构，生产效率高，成型后飞边少，后续仅需简单的去毛刺处理即可投入使用。从装配适配性来看，该构件可与同系列的日字扣、插扣等织带配件通用互换，不需要修改织带的缝制工艺，现有织带加工产线可直接适配该构件的装配流程，不需要额外调整工装夹具。针对低温使用场景，若采用增韧尼龙材质生产，可在零下30摄氏度环境下保持足够的冲击韧性，不会出现低温脆断的问题，适配户外高寒地区的作业使用需求。构件表面没有多余的装饰结构，所有结构特征都服务于功能需求，外表面的哑光质感可减少使用过程中的划痕残留，日常使用中即使出现轻微摩擦磕碰也不会影响外观完整性。
