二氧化碳吸附净化实验装置结构设计

　　整套装置围绕二氧化碳气体处理的实验与小批量工况搭建，核心由立式承压罐体、旁置吸附柱、电气控制箱、连接管路、阀件及支撑结构组成，在三维建模阶段需要把工艺管线走向、设备检修空间和现场安装边界同时纳入校核，避免后期出现管线干涉、操作面被遮挡或者支腿落地位置与基础预埋件冲突的问题。

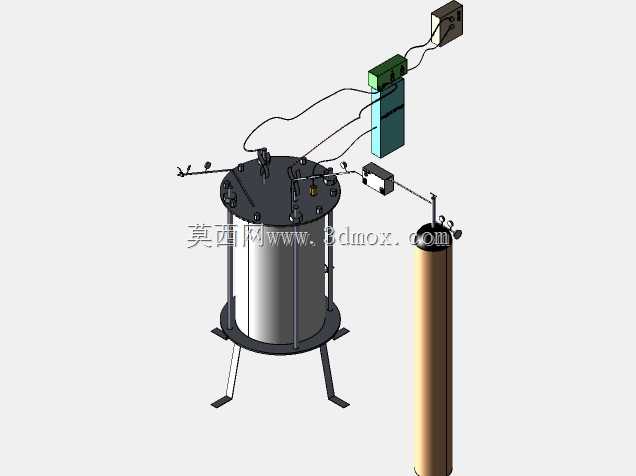

　　立式主罐体承担气液接触、反应缓冲或者吸附剂承载功能，筒身采用直立圆筒搭配上下封头的形式，这种构型在承压状态下应力分布均匀，也便于内部填料、布气构件和检修口的布置。罐体顶部集中布置阀门、仪表接口和进出气管，管口方位按照操作频次排序：常用调节阀靠近人员站立侧，压力表与取样口留出扳手空间，电气接线则沿罐体侧面通过走线槽引至控制箱，减少软管悬空长度。罐体下部由三根支腿承托，支腿向外张开并在底端设置安装脚板，脚板上预留地脚螺栓孔，安装时可直接固定在混凝土基础或者钢制实验台架上；支腿跨径需要在建模时结合罐体满载重量核算，既要保证设备运行稳定性，也要让罐体底部排污口下方留有接液桶和阀门操作空间。

　　旁置的细长吸附柱采用立式圆柱结构，内部可装填分子筛、活性炭或者专用二氧化碳吸附剂，气体从下部进入、上部导出，形成稳定的吸附流道。吸附柱与主罐体之间通过硬管和柔性软管组合连接，硬管用于固定走向的主管路，柔性段则补偿设备运行中的微小位移，同时方便拆装更换吸附剂。管路中串接的小型控制盒与传感器组件负责采集流量、压力或者温度信号，信号线统一接入上方的电气控制箱；控制箱采用挂装方式布置在罐体侧上方，箱体与罐体之间保留接线和散热距离，面板朝向操作通道，便于实验人员观察运行状态并切换工况。

　　从现场布置角度看，主罐体直径与高度决定了设备的主要占地轮廓，吸附柱紧邻罐体布置以缩短管路长度，控制箱则位于整体设备的后侧高位，三者在平面上形成紧凑但不拥挤的布局。建模时需要逐一核对阀门手轮的开启角度、法兰螺栓的装拆空间以及吸附柱上盖的提升高度，尤其是更换内部填料时，柱体上方必须保留足够的竖直操作距离，不能被管线或者电控箱遮挡。罐体顶部的安全附件位置也要避开人员频繁走动的区域，防止误碰，同时保证泄压方向朝向安全侧。

　　结构设计上，罐体支腿与筒壁之间采用加强筋过渡，降低连接处的局部应力；管路支架沿筒身固定，避免管线重量长期作用在阀件接口上。电控箱与罐体之间的连线采用耐弯折线缆，并在接头处做防松处理，适应实验装置经常调整工况的使用特点。整套模型把罐体、吸附柱、阀组、管线、控制箱和支撑机架整合在同一装配环境中，可直接用于干涉检查、安装尺寸确认、工艺方案评审以及实验台搭建前的布局验证，帮助结构工程师在加工前发现管口碰撞、操作空间不足和基础固定点位不合理等问题。
