摩托车湿式多片两轮离合器结构设计

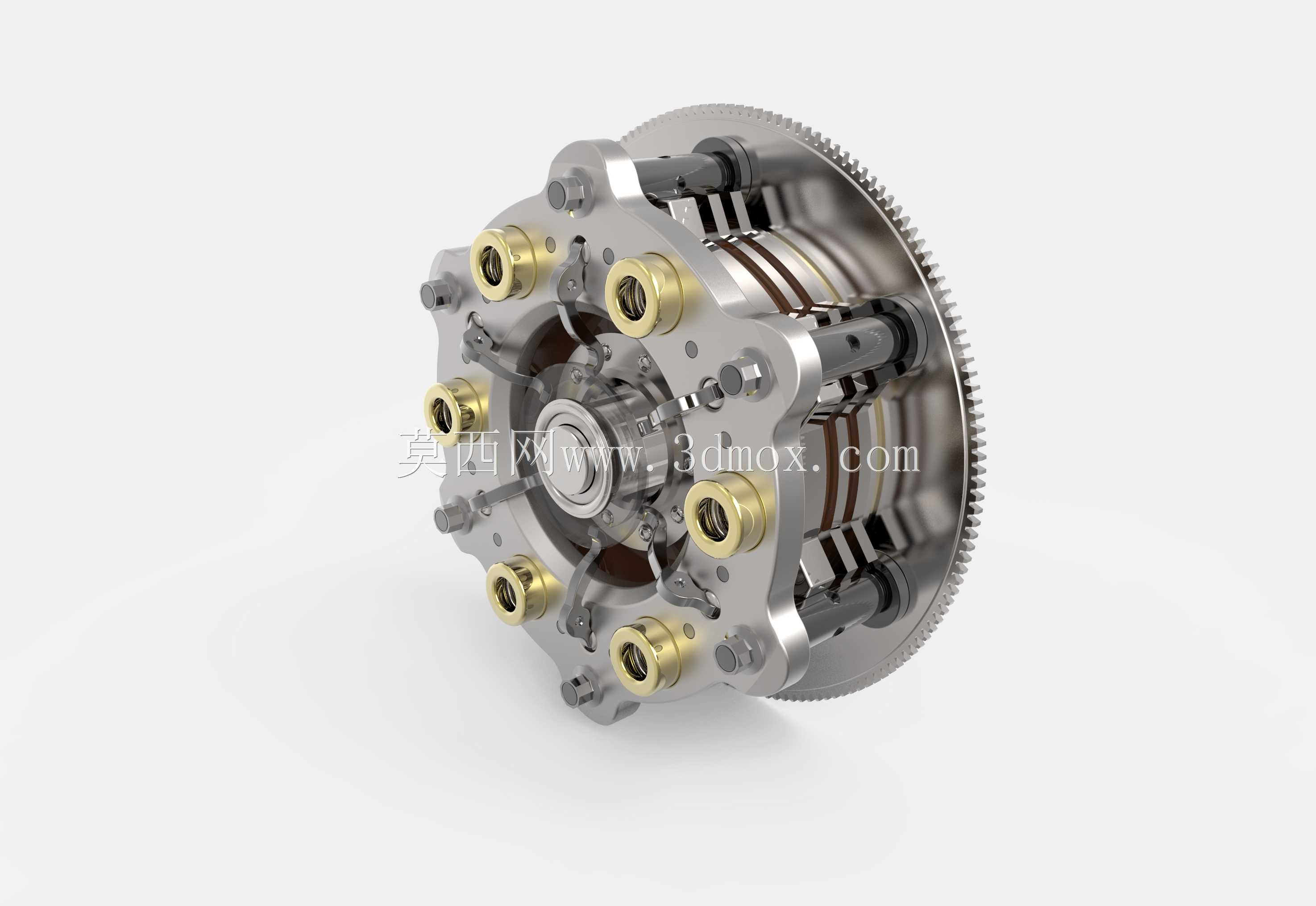

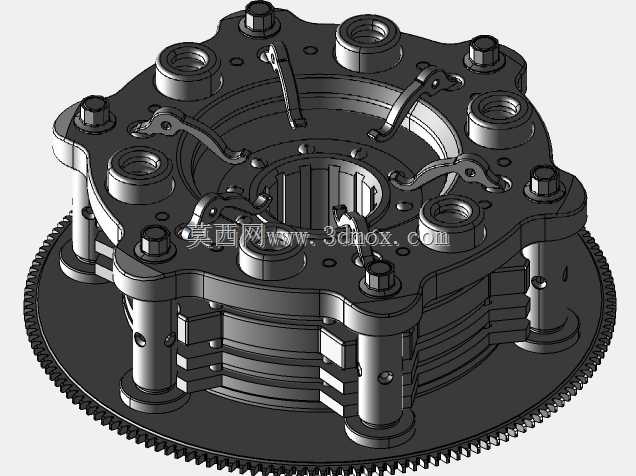

　　在两轮燃油动力车辆的传动链路中，离合器是衔接发动机曲轴输出与变速箱输入轴的核心部件，日常骑行过程中频繁的起步、换挡、动力切断与结合操作，都需要依托离合器的稳定工作来实现平顺的动力传递，避免传动系统受到刚性冲击，同时也能在过载工况下通过摩擦片的相对滑移保护发动机与变速机构不受损坏。这款湿式多片结构的两轮离合器，整体采用周向均布的压紧弹簧布局，外围集成了启动大齿圈，可直接与启动电机的驱动齿轮啮合，实现发动机的电启动功能，省去了额外加装启动从动齿轮的安装步骤，让动力总成的轴向布局更加紧凑。从结构设计逻辑来看，摩擦副采用交错叠放的钢质从动片与纸质基摩擦片组合，整体浸泡在发动机润滑油腔内工作，润滑油可以持续带走摩擦结合过程中产生的热量，

　　同时冲刷掉摩擦产生的磨屑，大幅延长摩擦组件的使用寿命，相比干式离合器结构，湿式结构的结合过程更加柔顺，不会出现明显的动力结合突兀感，非常适配民用两轮车的日常通勤使用场景。离合器的主动部分通过鼓状外壳与曲轴端的主动齿轮联动，从动部分的中心花键毂直接与变速箱输入轴配合，当离合器处于结合状态时，周向布置的螺旋弹簧通过压盘将所有摩擦片压紧，主动部分的扭矩通过摩擦片之间的静摩擦力传递到从动毂，进而驱动变速箱输入轴转动；当骑手操作离合拉杆时，分离轴承推动压盘克服弹簧压力轴向移动，摩擦片之间出现间隙，主动与从动部分切断动力连接，此时即可进行换挡或者停车操作。从安装边界来看，这款离合器的轴向尺寸经过优化，中心花键采用标准模数的渐开线花键设计，

　　可适配多数中小排量跨骑式两轮车的曲轴输出端安装位，外围齿圈的齿形参数与常规启动电机驱动齿轮匹配，不需要对发动机曲轴箱的安装腔体做额外修改即可完成替换装配。设计过程中对周向弹簧的刚度做了匹配计算，既保证了全扭矩输出工况下摩擦片不会出现打滑，也避免了弹簧刚度过大导致的离合操作力过重，降低骑手长时间操作的疲劳感；每个弹簧安装位都设计了定位凸台，避免弹簧在高速旋转过程中出现径向窜动，同时压盘与离合器鼓之间设计了周向限位滑槽，保证压盘只能做轴向移动，不会跟随摩擦片出现周向转动，减少分离过程中的卡滞风险。摩擦片表面设计了多道径向油槽，既可以让润滑油更顺畅地进入摩擦副之间，提升散热与排屑效果，也能在离合器结合过程中快速挤出摩擦片之间的油膜，

　　避免出现结合迟滞、打滑的问题；离合器鼓的外圈齿采用渐开线齿形，与主动驱动齿轮的啮合侧隙控制在合理范围，降低高速运转过程中的啮合噪音。在实际使用场景中，这款离合器可以覆盖日常通勤、轻度非铺装路面行驶等多数两轮车使用工况，摩擦片的摩擦系数经过匹配，在频繁半联动的起步场景下也不会出现过快磨损，同时湿式结构的噪音控制表现更好，不会出现干式离合器常见的高频运转噪音。设计时还考虑了维护便利性，整个离合器总成采用模块化设计，拆卸外围的固定卡簧即可依次拆解压盘、弹簧、摩擦片组件，不需要专用工具即可完成摩擦片的更换维护，降低后期使用的维护成本。所有旋转部件的质量分布都经过动平衡校核，避免发动机高转速运转时离合器总成出现径向跳动，导致曲轴出现异常振动，提升整个动力总成的运转平顺性。
