桥式三坐标精密测量检测设备

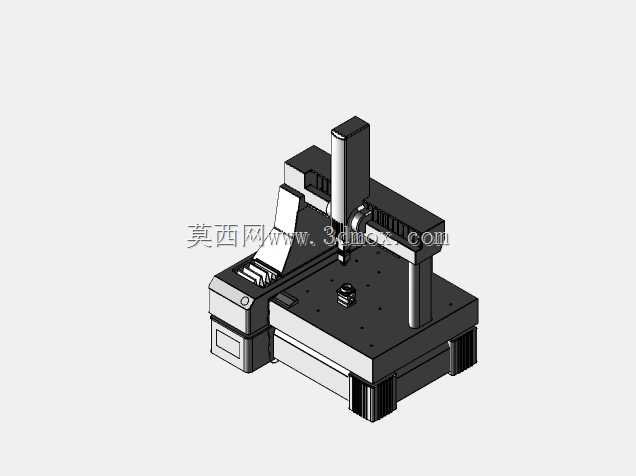

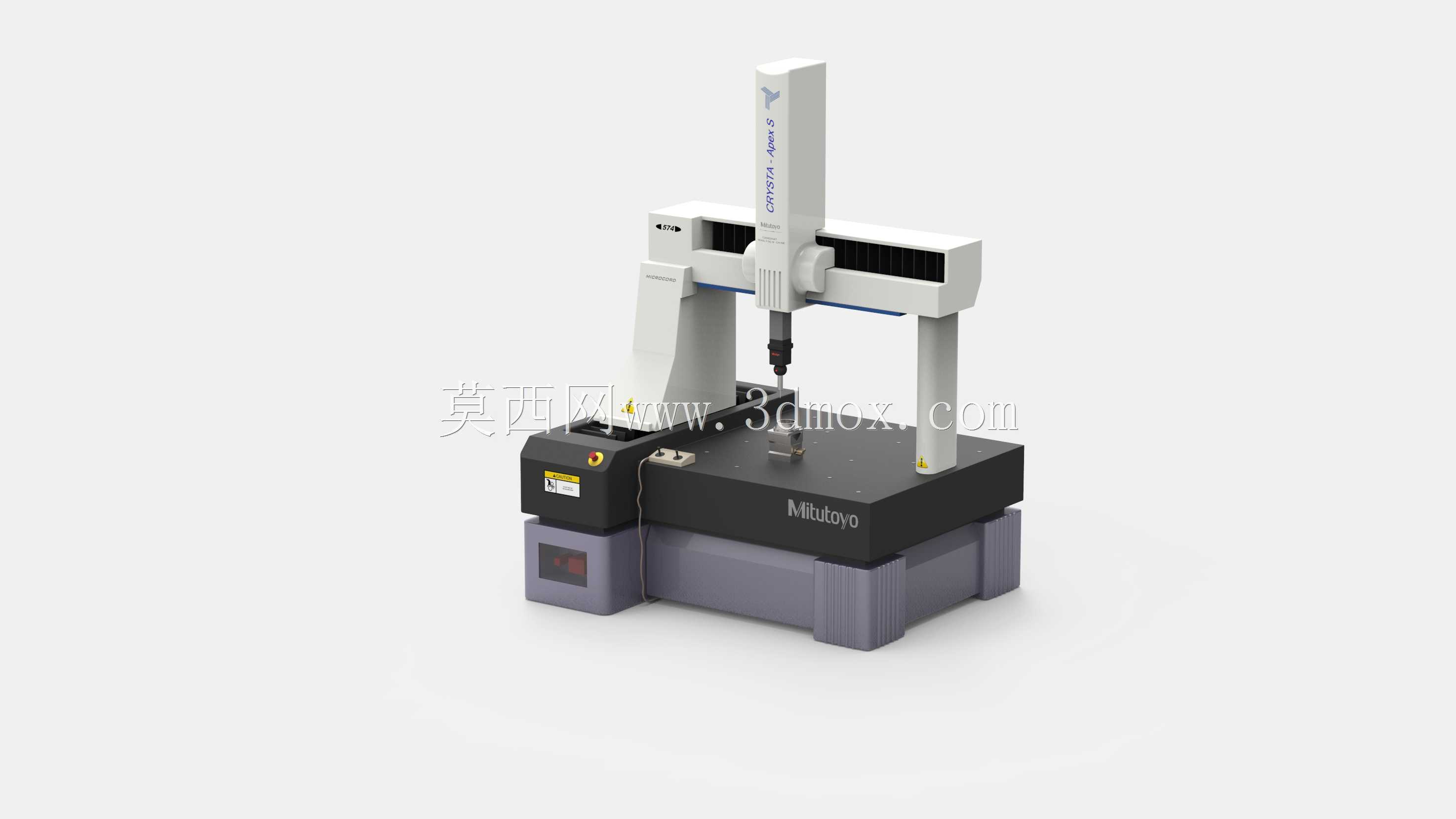

这款桥式结构的坐标测量设备，是精密制造领域计量检测环节的核心装备，广泛应用于汽车零部件加工、航空航天构件制造、精密模具生产、高端装备装配等场景，承担工件尺寸精度、形位公差、轮廓曲面的高精度检测任务，是生产环节质量管控、加工工艺验证、成品合格判定不可或缺的计量器具。在实际生产场景中，该设备可完成箱体类零件的孔位同轴度、平面度检测，复杂曲面零件的轮廓度扫描测量，精密装配部件的配合间隙验证，替代传统人工接触式量具的低效检测模式，将单工件全尺寸检测效率提升数倍，同时避免人工读数带来的人为误差，检测数据可直接对接质量管理系统，实现检测流程的数字化追溯。从功能特性来看，该设备采用移动桥式结构布局，测量探头搭载于可沿X、Y、Z三个正交方向精准移动的轴系上，三个运动轴均配备高精度光栅尺作为位置反馈元件，可实现微米级的空间定位精度，适配接触式触发测头、扫描测头等多种测头配置，既可以完成常规离散点的尺寸采集，也可以对复杂曲面进行连续扫描测量，设备底座采用高稳定性花岗石材质，具备优异的温度稳定性与抗形变能力，可有效降低车间环境温度波动、地面微振动对测量精度的干扰。在设计思路上，该设备优先保障测量运动的平稳性与精度保持性，X向横梁采用轻量化高刚性结构设计，在降低运动负载的同时避免高速移动时的结构形变，Z向主轴配备精密平衡机构，保障垂直方向运动的顺畅与定位精准，两侧Y向导轨采用对称布局，保障横梁移动时的直线度与平行度，设备整体的气浮导轨设计可实现无摩擦运动，长期使用无磨损，能长期保持稳定的测量精度。从安装与尺寸边界来看，该设备属于固定式精密计量设备，需要安装在具备恒温、防振、防尘条件的计量室或车间专用检测区域，安装前需确认地面承重满足设备总重要求，设备周边需预留足够的操作空间与工件上下料通道，设备的测量行程覆盖常规中小尺寸精密零件的检测需求，整体外形尺寸适配标准工业厂房的门宽与层高，安装时需完成水平调试、精度校准后方可投入使用，日常使用中需定期完成光栅清洁、测头校准、精度校验，保障检测结果的准确可靠。
