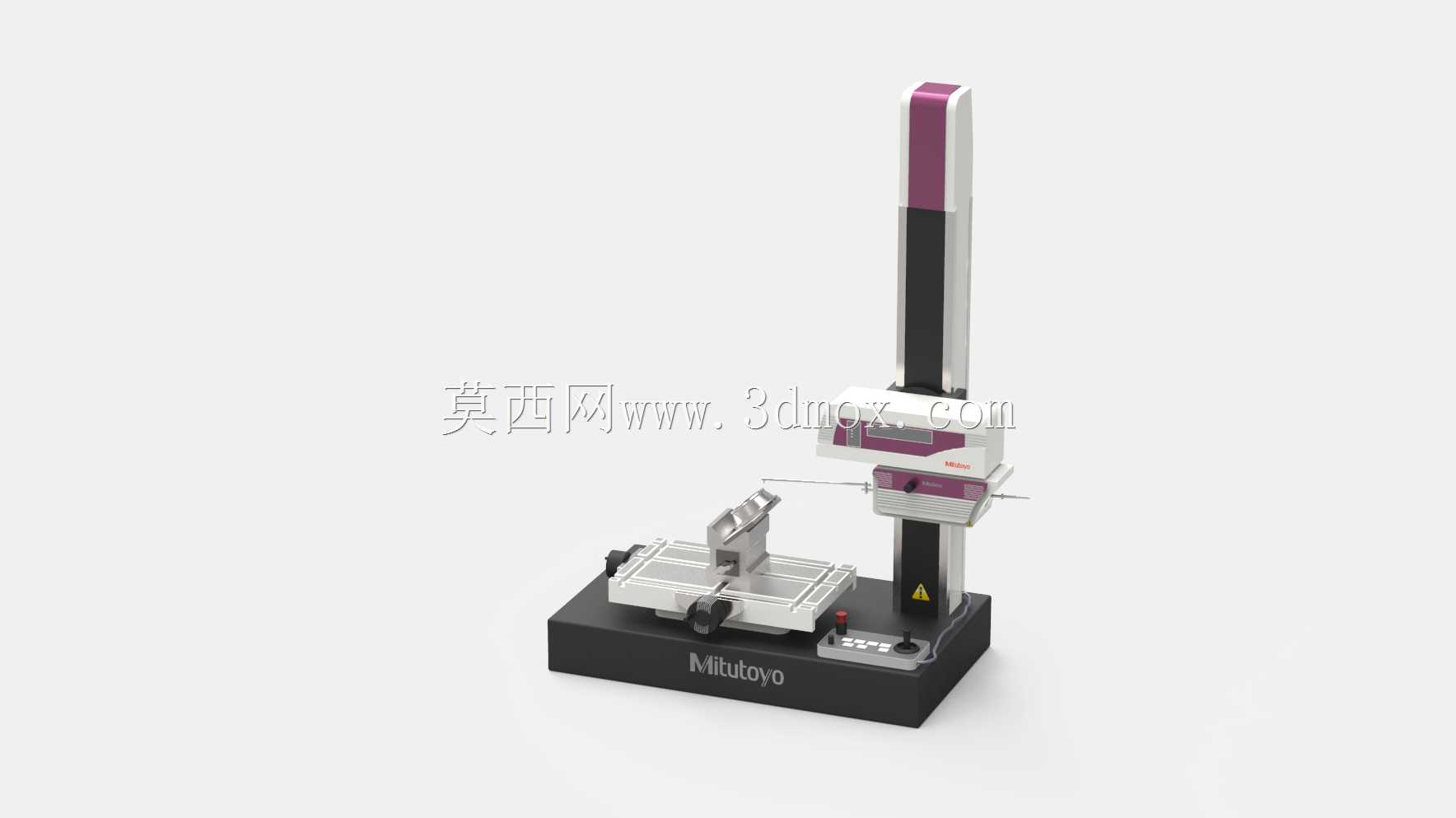

在精密机加工车间的终检工位、计量室的校准作业区,这类台式轮廓测量设备是把控零件形位公差与表面轮廓参数的核心检测工装,日常承担轴类零件倒角轮廓、密封件沟槽尺寸、注塑件拔模斜度、精密冲压件断面形貌的检测任务,替代传统投影检测、样板比对的低效方案,能将微米级的轮廓偏差直接转化为可量化的坐标数据,给工艺调整提供直接的尺寸依据。从结构布局来看,设备采用花岗岩一体化基座作为承载主体,这类材料热膨胀系数极低,车间日常温变带来的基座形变量可以控制在亚微米级,不会因为长时间开机、环境温度波动导致测量基准偏移,基座上集成了X向手动滑移工作台,台面预留T型槽安装位,可搭配不同规格的V型块、专用夹具装夹工件,装夹时不需要额外制作复杂工装,针对小型轴类、
盘类、异形冲压件都能快速完成定位,工作台的进给手轮带细调刻度,粗调后可通过微调旋钮实现0.01mm级的进给精度,方便快速对准测头的测量起始位置。立柱部分采用直立式龙门导向结构,Z向滑座沿立柱的直线导轨做垂直运动,滑座上搭载的测头组件带横向伸出的测量臂,测头采用硬质合金球形测针,接触工件表面时不会划伤被测面,同时测头内置的位移传感器能实时反馈接触位移量,配合X轴的进给位移,就能连续采集工件表面的坐标点,拟合出完整的轮廓曲线。设备的操作面板集成在基座前侧,集成了急停按键、测量启动键、测头升降控制键,操作时不需要额外外接复杂的控制盒,检测人员装夹完工件后,调整测头高度到工件上方合适位置,就能启动测量程序,
测量过程中测头沿预设路径匀速接触工件表面,实时采集的轮廓数据会同步传输到配套的处理终端,直接输出轮廓度、倒角角度、沟槽深度、台阶高度等参数,不需要人工做数据换算。做三维结构设计时,首先要确认基座的安装边界,这类台式设备不需要做地基固定,直接放置在水平的计量台面上即可,基座底部带可调支撑脚,可通过调节支撑脚高度将台面水平度调整到0.02mm/m以内,避免安装倾斜带来的测量系统误差。立柱与基座的连接采用定位销加螺栓锁紧的结构,装配时要保证立柱导轨与X向工作台的垂直度,这个形位公差直接影响Z向测量的精度,设计时要预留0.02mm的修配余量,装配时通过配磨连接面来保证垂直度要求。测头滑座的平衡采用内置配重结构,
避免滑座自重下坠导致测头撞击工件,同时导轨副采用预压设计,消除导轨间隙带来的测量回程误差。电气走线全部从立柱内部的走线槽排布,不会外露干扰测量操作,也避免车间油污、切削液飞溅损坏线路。在实际选型适配时,要根据日常检测的工件最大尺寸确认设备的测量行程,X向行程要覆盖工件的最大测量长度,Z向行程要满足工件的最大装夹高度,测臂的伸出长度要能避开工件的装夹夹具,保证测针能接触到所有需要检测的轮廓位置,针对深孔、窄槽类的检测场景,还可以更换加长测针或者异形测针,不需要改动设备主体结构就能拓展检测范围。这类设备日常使用时要注意测头的防护,不使用时要将测头抬到安全位置,避免工件装拆时磕碰测针,导轨面要定期涂抹少量防锈润滑脂,避免车间粉尘进入导轨副导致运动卡滞,影响测量的进给平顺性。
