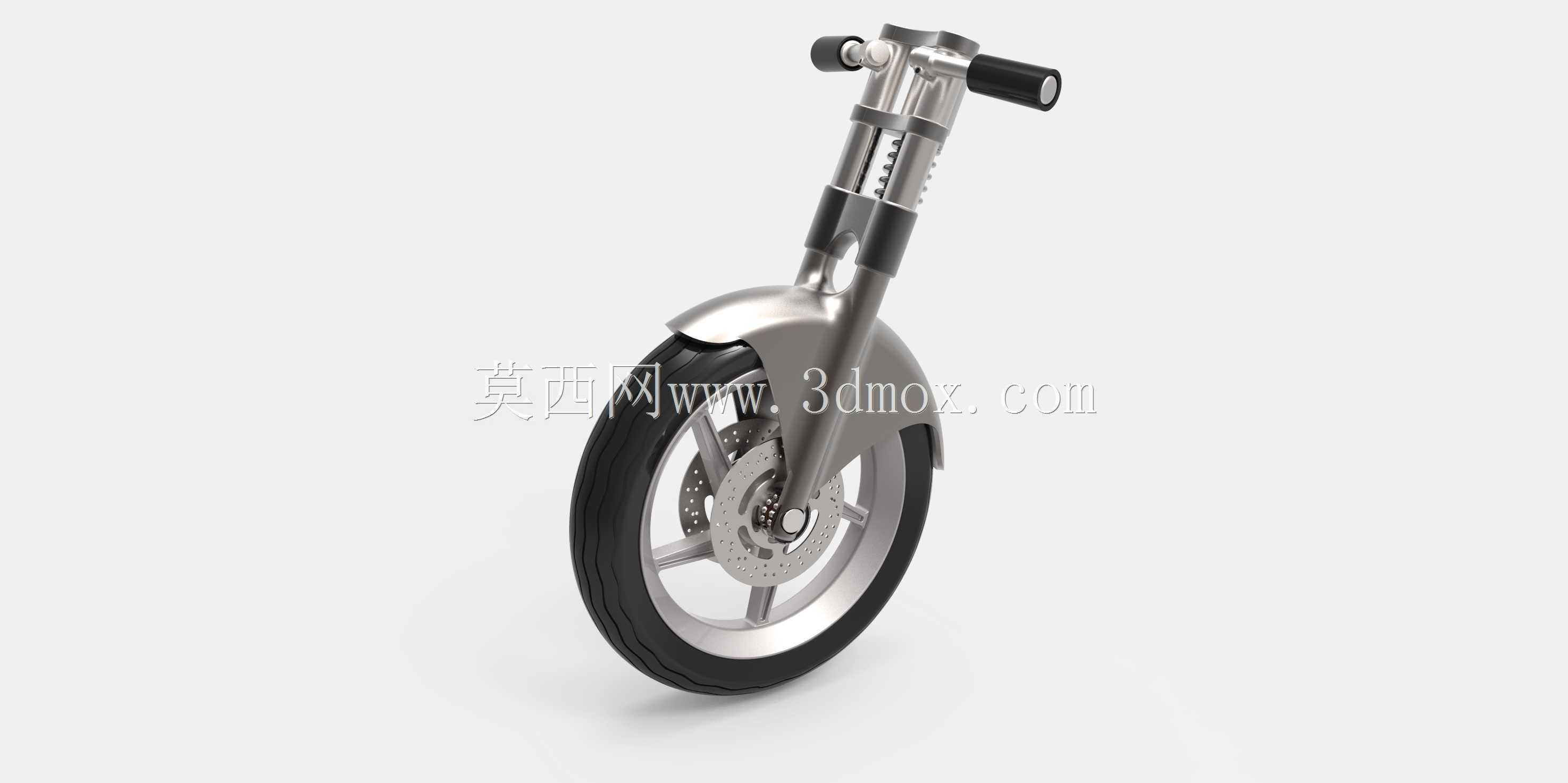

本田摩托前轮转向机构总成三维结构

　　这套转向结构主要适配小排量两轮摩托的前部操控系统，日常通勤场景下，骑手通过车把输入转向力矩，整套机构会将操控动作精准传递至前轮，完成行驶过程中的方向调整，同时还要承接路面传递的颠簸冲击，兼顾转向灵活性与行驶稳定性。从结构组成来看，整套总成集成了车把组件、前叉减震筒、转向立柱、前轮轮毂、碟刹制动盘、挡泥板几个核心部分，各部件的装配边界经过反复校核，不存在运动干涉问题。设计过程中首先确定的是转向主销的后倾角度，这个参数直接影响车辆的回正力矩，角度过小会导致高速行驶时方向发飘，角度过大则会让转向操作过于沉重，针对日常通勤的使用场景，主销后倾角设置在27度左右，既保证低速挪车时的转向轻便性，也能满足60km/h时速下的直线行驶稳定性。

　　前叉部分采用套筒式液压减震结构，内管与外管的配合间隙控制在0.02mm以内，既保证减震伸缩时的顺滑度，也避免侧向受力时出现卡滞问题，减震弹簧的预压行程根据整车整备质量做了匹配，单人骑行时可以过滤掉路面80%以上的细碎颠簸，遇到坑洼路面时也能提供足够的缓冲行程，避免减震触底。车把部分的安装座与转向立柱采用锥面配合加锁紧螺栓的固定方式，锥面的自锁特性可以避免长期使用后车把出现松动，左右握把的安装位置预留了刹车手柄、油门转把的装配空间，线束可以从车把钢管内部穿过，避免外露线束在转向过程中出现拉扯磨损。前轮部分采用辐板式轮毂结构，轮毂轴承选用双列深沟球轴承，可同时承受径向载荷与转向时的轴向冲击，轴承的安装位设计了防尘密封结构，避免路面泥水、

　　沙尘进入轴承滚道，延长部件的维护周期。碟刹盘通过内六角螺栓固定在轮毂的安装法兰上，安装面的平面度公差控制在0.05mm以内，避免制动时出现刹车抖动问题。挡泥板的弧度经过优化，在雨天行驶时可以有效阻挡前轮带起的泥水，避免甩到骑手腿部与车辆前部构件，同时挡泥板与轮胎之间预留了15mm的安全间隙，即使轮胎在满负载压缩状态下也不会与挡泥板发生剐蹭。整套结构的安装接口与车架的转向立管完全匹配，转向立柱上下两端的轴承位尺寸符合通用摩托的安装规范，不需要额外修改车架结构就可以完成装配。转向限位结构设计在转向立柱的下部，左右最大转向角度均为42度，满足车辆原地掉头时的转向角度需求，同时避免转向角度过大导致车把与油箱、护板发生碰撞。在建模过程中，

　　所有部件的配合公差都按照机械加工的实际精度设置，减震筒的表面粗糙度、轴承位的同轴度、安装孔的位置度都做了对应的参数标注，可直接用于后续的工程图导出与零部件加工。针对不同使用场景的需求，前叉的弹簧刚度、车把的高度都预留了调整空间，可以根据不同骑手的使用习惯做适配调整，比如偏向运动驾驶的场景可以更换刚度更高的减震弹簧，提升过弯时的支撑性；偏向舒适通勤的场景可以加高车把位置，减少长途骑行时的腰部疲劳。整套结构的受力路径经过多次仿真验证，在紧急制动、过弯侧倾、颠簸路面冲击三种极限工况下，各部件的应力值都远低于材料的屈服强度，不会出现结构断裂、变形的问题，满足长期使用的可靠性要求。
