轴承圆度检测专用测量机结构设计

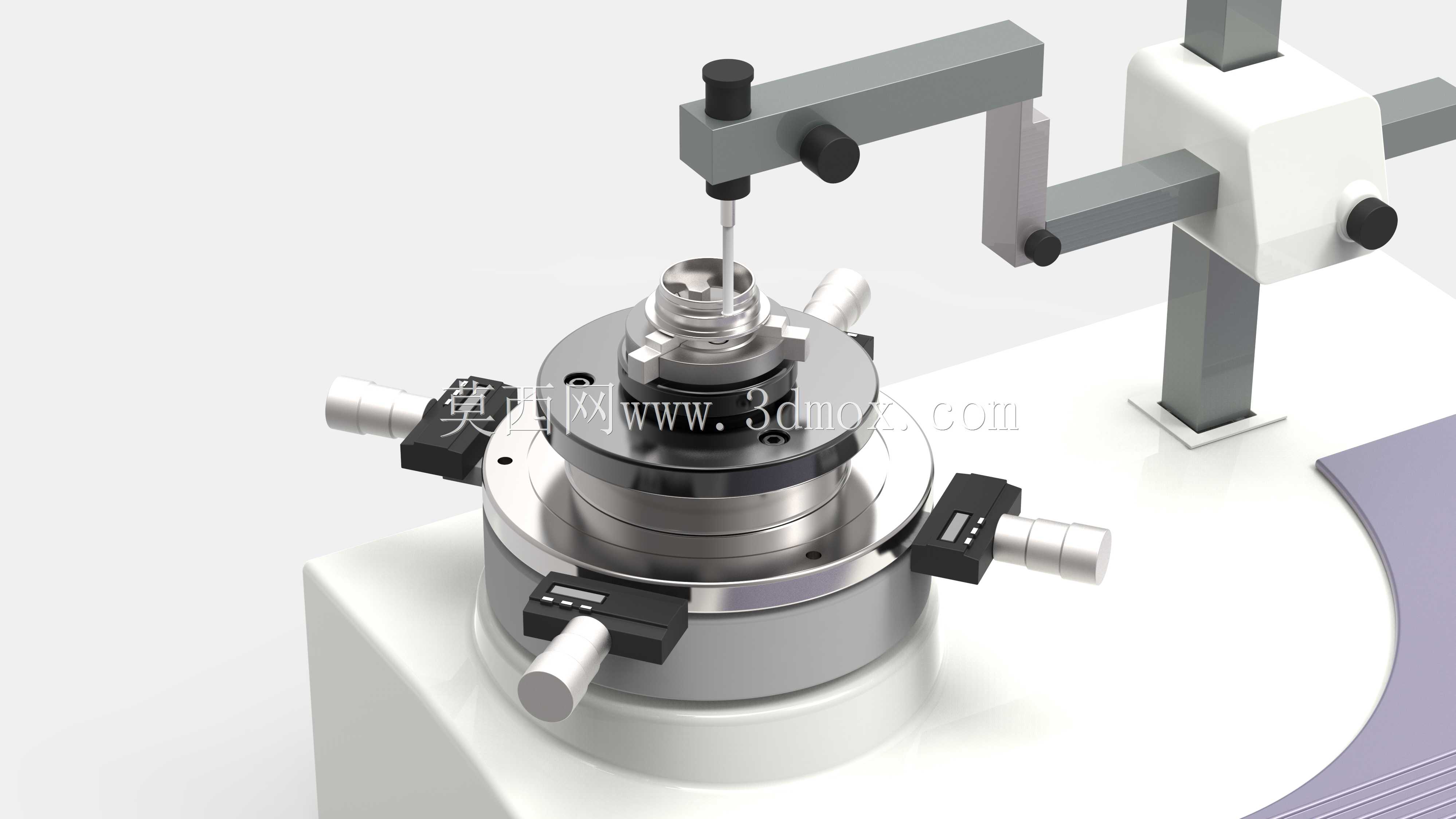

　　在轴承制造的全流程质控环节，套圈滚道、内外径的圆度误差是直接决定轴承旋转精度、运转噪音与服役寿命的核心形位公差指标，这款测量设备正是针对轴承生产现场的圆度检测需求开发的专用检测装置，区别于通用圆度仪的实验室适配属性，该结构在设计阶段就充分考虑了生产车间的使用场景，将检测工位的操作高度设置在符合人体工学的850-950mm区间，操作人员无需过度弯腰或抬臂即可完成工件装夹、检测操作与数据读取，适配车间批量抽检、工序间巡检的高频使用需求。从功能实现逻辑来看，设备核心采用回转主轴带动被测轴承套圈做高精度定轴转动的测量原理，测头模块沿工件径向布置，可随工件回转过程实时采集轮廓径向位移数据，通过数据处理模块直接输出圆度误差值，同时可兼容圆柱度、

　　同轴度等关联形位公差的检测需求，测头的进给行程预留了足够的调节余量，可覆盖内径10mm到外径120mm区间的常规深沟球轴承、圆锥滚子轴承套圈检测，无需额外更换定制工装即可完成多规格产品的快速切换检测。在结构设计思路上，整机采用大理石平台作为基座承载主体，充分利用花岗岩材料阻尼系数高、热变形量极小的特性，有效隔绝车间地面的冲压设备振动、环境温度波动对测量精度的干扰，主轴单元采用气浮支承结构，相比传统机械轴承主轴，气浮主轴的回转误差可控制在0.05μm以内，从根源上降低主轴自身回转精度对测量结果的影响，测头驱动模块采用精密直线导轨搭配光栅尺闭环反馈，保证测头进给的定位精度与重复定位精度，避免进给间隙带来的测量误差。

　　考虑到生产现场的工件流转需求，设备的装夹机构采用三爪自定心卡盘结构，卡爪的夹持面做了硬质阳极氧化处理，既保证装夹定位的同轴度，又避免装夹过程中划伤轴承套圈的精加工表面，卡盘的夹持范围做了分段适配设计，小规格工件可直接通过标准卡爪装夹，大尺寸工件可通过更换软爪实现快速适配，装夹操作仅需扳动卡盘扳手即可完成，单工件装夹耗时控制在10秒以内，匹配生产线的检测节拍要求。从安装边界来看，整机的外形尺寸控制在长600mm、宽500mm、高1200mm的区间内，占地面积仅0.3㎡，无需专门的独立检测室，可直接布置在轴承磨加工生产线的工序旁，设备底部设置了四个可调减震垫铁，可根据地面平整度快速调平，调平精度可达0.02mm/m，

　　无需额外做地基处理即可满足安装精度要求，设备的电气控制单元集成在机身侧部的密封腔体内，防护等级达到IP54，可抵御车间内的切削液雾气、粉尘侵入，降低日常维护的频次。在实际使用场景中，该设备不仅可用于轴承成品的终检环节，还可部署在磨加工工序后做工序间检测，及时反馈磨床的加工误差，帮助操作人员调整磨削参数，避免批量不合格品的产生，相比传统的两点法、三点法圆度检测手段，该设备的测量数据可直接存储、导出，对接生产质量管理系统，实现检测数据的可追溯，为工艺优化提供数据支撑。设备的操作面板布置在机身正面的倾斜台面上，按键布局符合操作人员的操作习惯，常用的测量启动、数据清零、规格切换按键均设置在手指可快速触及的区域，显示屏采用高亮度工业级液晶屏，即使在车间强光环境下也可清晰读取测量数值，设备的整体结构做了圆角过渡处理，避免操作人员上下料过程中发生磕碰，外露的运动部件均设置了透明防护挡板，既不影响观察测量过程，又可防止衣物、工具误入运动区域造成安全隐患。
