带排气侧隙与卸销螺纹孔的盲孔定位销

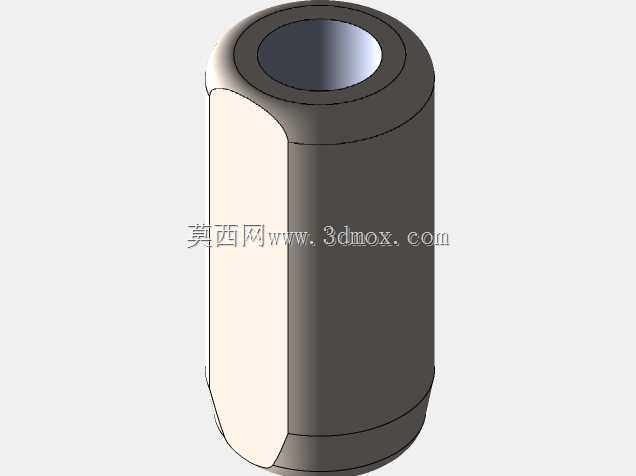

　　在工装夹具、精密模组装配、通讯设备结构连接这类需要重复拆装定位的场景里，普通圆柱定位销装入盲孔时经常遇到卡滞、顶出困难的问题——孔内残留的空气在销体压入过程中无法排出，会形成密闭气腔，既会增大压装阻力，长期使用后还会因为腔内气压变化、冷凝液积存导致销体锈蚀抱死，很多现场维修时只能通过破坏性方式拆除，连带损伤安装基座的孔位精度，造成整套定位副报废。这款定位销的设计就是针对盲孔安装的痛点做的定向优化，整体采用圆柱主体结构，外圆面做了单侧削边处理，这个削边平面和盲孔内壁之间会形成连续的轴向排气通道，压装过程中孔内的空气可以顺着这个侧隙完全排出，不会形成憋压的气腔，压装阻力比同规格普通圆柱销降低40%左右，

　　也避免了长期使用时孔内积液锈蚀的问题。销体的轴向中心加工有内螺纹孔，这个结构是为了拆除销体设计的，需要拔出定位销的时候，不需要用撬棍、拔销器硬顶基座端面，只需要将对应规格的外螺纹接头拧入中心螺纹孔，就可以平稳施加轴向拉拔力，不会损伤安装面的平面度，也不会因为偏载撬拨导致销体变形、孔壁拉伤，对于需要定期拆解维护的通讯设备模组、快换工装来说，这个结构能大幅降低拆装维护的工时成本。从安装边界来看，这款定位销适配的盲孔深度需要比销体总长度大1.5-2mm，预留出初始压装的导向余量，削边侧的安装方向不需要做周向定位，因为排气通道是轴向贯通的，任意周向角度都能保证排气顺畅，外圆的公差采用h6级精度，和基座孔的H7公差配合可以形成过渡定位配合，

　　既保证定位时的径向无间隙，重复定位精度可以控制在0.02mm以内，又不会因为过盈量太大导致压装困难。在实际选型应用中，这类定位销尤其适合多层板叠装的通讯类结构件，这类结构的安装孔多为盲孔，且产品迭代时需要反复拆解调整内部元件，普通定位销拆装几次就会出现孔位磨损、销体松动的问题，带排气侧隙和卸销螺纹的结构，既保证了定位精度，又解决了盲孔安装和拆除的核心痛点。设计时还需要注意，销体的两端都做了小尺寸的倒角，压入端的倒角角度为15度，长度1mm，既可以在压装时起到导向作用，避免压入时切伤孔壁形成金属切屑残留，外端的倒角也可以避免安装后销体边缘的锐边割伤装配人员的手部，同时减少装配时外圆和安装孔端口的磕碰损伤。销体的外圆表面做了发黑处理，

　　表层的氧化膜可以提升防锈能力，在车间常规湿度环境下存放6个月不会出现锈蚀，适合通讯设备生产车间的常规仓储和装配环境。和带内螺纹的普通圆柱定位销相比，这款产品不需要在销体上加工横向的排气孔，不会因为横向孔的存在削弱销体的结构强度，整体的抗剪切能力和同规格实心圆柱销基本一致，可以承受径向的定位载荷，不会因为结构优化降低连接的可靠性。在装配工艺上，压装这款定位销不需要在盲孔内提前做排气槽加工，减少了基座孔的加工工序，原来需要在盲孔壁铣削轴向排气槽的工序可以完全取消，单孔加工成本可以降低30%左右，对于批量生产的通讯结构件、工装板来说，累计的成本优化效果十分明显。
