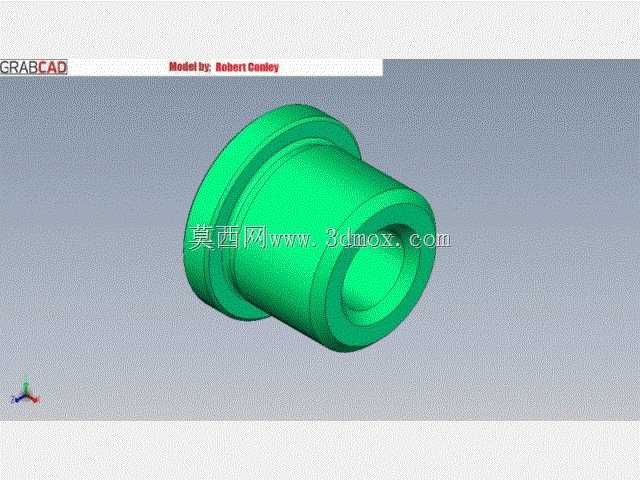

　　在工装夹具、自动化输送线以及小型非标设备的装配环节中，这类带单侧法兰的筒状衬套零件是极为常见的定位连接件，日常设备维护、工装改型时经常会遇到同规格零件替换、安装位适配的需求。从结构上看，该零件采用一端带外翻法兰边的直筒构型，法兰端的外径大于筒身主体外径，安装时法兰端面可直接贴合安装基座的表面，起到轴向限位的作用，无需额外加装轴用挡圈或者端盖来限制轴向窜动，能有效减少装配时的零件数量，降低装配环节的工时消耗。筒身部分为等外径的圆柱结构，内孔为贯通式设计，既可以作为销轴、导杆的滑动配合衬面，也可以穿装紧固螺栓实现两个构件之间的定位连接，内孔与筒身外圆保持较高的同轴度要求，避免安装后出现别卡、偏磨的问题。从设计思路层面考量，

　　这类零件的构型完全围绕安装便捷性与使用可靠性展开，法兰边的厚度根据常规的剪切强度要求设置，能够承受常规工装使用场景下的轴向挤压力，不会因为频繁拆装或者负载冲击出现法兰变形、断裂的问题；筒身的长度根据常见安装板的厚度范围做适配，保证装入安装孔后，筒身端面不会突出另一侧的配合面，避免干涉其他相邻零件的装配。在实际应用场景中，这类零件常被用于夹具的定位销衬套，替换直接在夹具本体上加工的销孔，当长期使用出现磨损后，只需要更换衬套即可恢复定位精度，无需对整个夹具本体进行返修，大幅降低工装的维护成本；也可以作为小型气动元件、传感器的安装衬套，通过衬套的尺寸适配，弥补安装孔与元件外径之间的尺寸差，保证元件安装后的同轴度与垂直度。在安装边界方面，

　　该零件的安装需要在基座上加工与筒身外径呈间隙配合的安装通孔，孔的深度与筒身长度匹配，法兰端对应的安装面需要保证平面度，避免法兰安装后出现倾斜，导致内孔轴线与安装面不垂直；如果作为滑动衬套使用，内孔与配合轴件的配合公差需要根据滑动速度、负载大小选择合适的间隙等级，低速重载场景下可以选稍大的间隙保证润滑脂存储，轻载高精度场景下则选较小间隙保证定位精度。零件的整体构型没有复杂的曲面或者异形结构，所有特征均为回转体结构，加工时可以直接采用棒料车削一次成型，量产时也可以采用冷镦工艺提高生产效率，降低零件的制造成本。在参数化设计逻辑下，这类零件的所有尺寸都可以通过配置表进行关联调整，法兰外径、筒身长度、内孔直径、

　　壁厚等参数可以根据实际安装需求快速修改，不需要重新绘制草图或者重建特征，能够大幅提升设计选型的效率，适配不同安装空间、不同负载要求的使用场景。日常选型时需要注意，筒身的壁厚需要满足挤压强度要求，当用于穿装螺栓承受横向剪切力时，壁厚不能过薄，避免螺栓紧固时衬套被压溃变形；法兰边的外径需要大于安装通孔的直径，保证法兰端面有足够的接触面积压在安装基座表面，不会因为受力过大被压入安装孔内失去限位作用。如果用于有相对滑动的场景，内孔表面可以根据需求做表面硬化处理，提高耐磨性能，延长零件的更换周期，减少设备停机维护的频次。
