施耐德ACTI9系列多极微型断路器结构模型

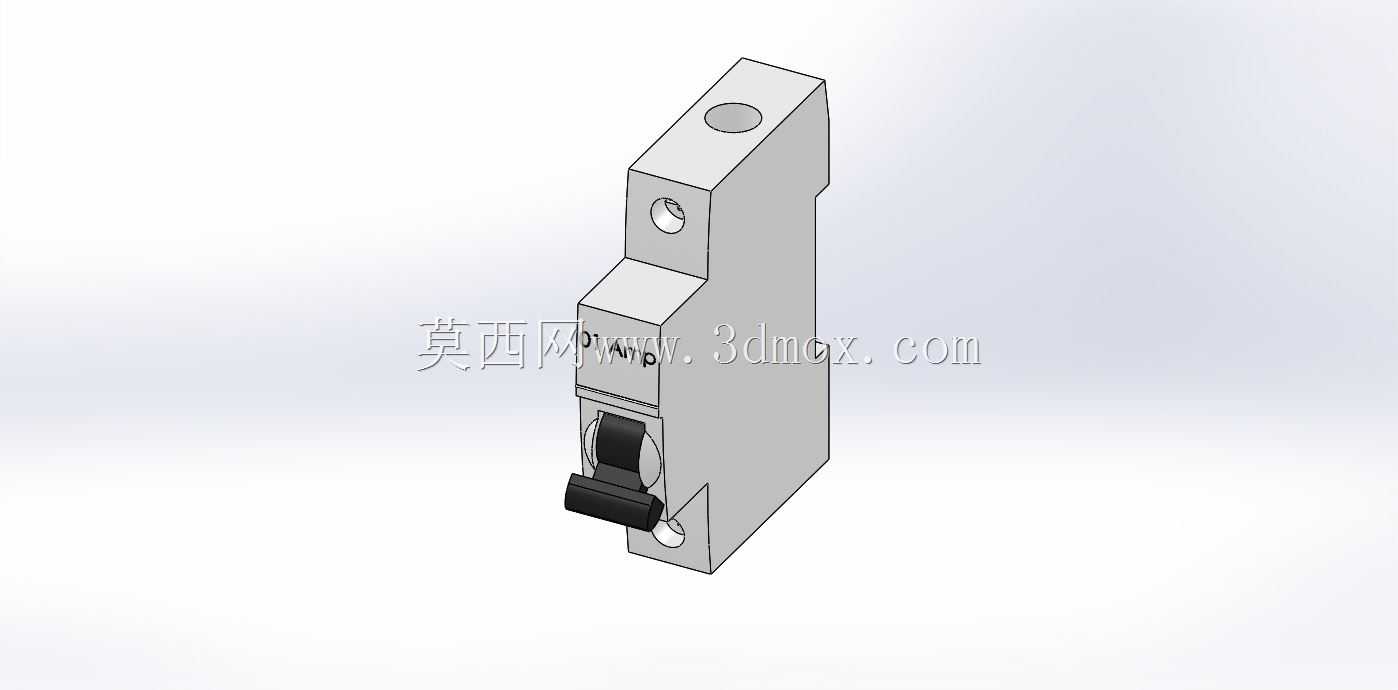

　　本次呈现的是施耐德ACTI9系列微型断路器的参数化三维结构，这类元件是低压终端配电回路里的核心保护器件，日常在民用建筑配电箱、工业设备控制柜、通信基站供电柜、商用楼宇配电竖井里都能见到它的身影，核心作用是在回路出现过载电流、短路故障时快速切断供电通路，避免线路过热起火、用电设备烧毁，同时也可作为回路的手动分合开关，满足日常检修断电的操作需求。

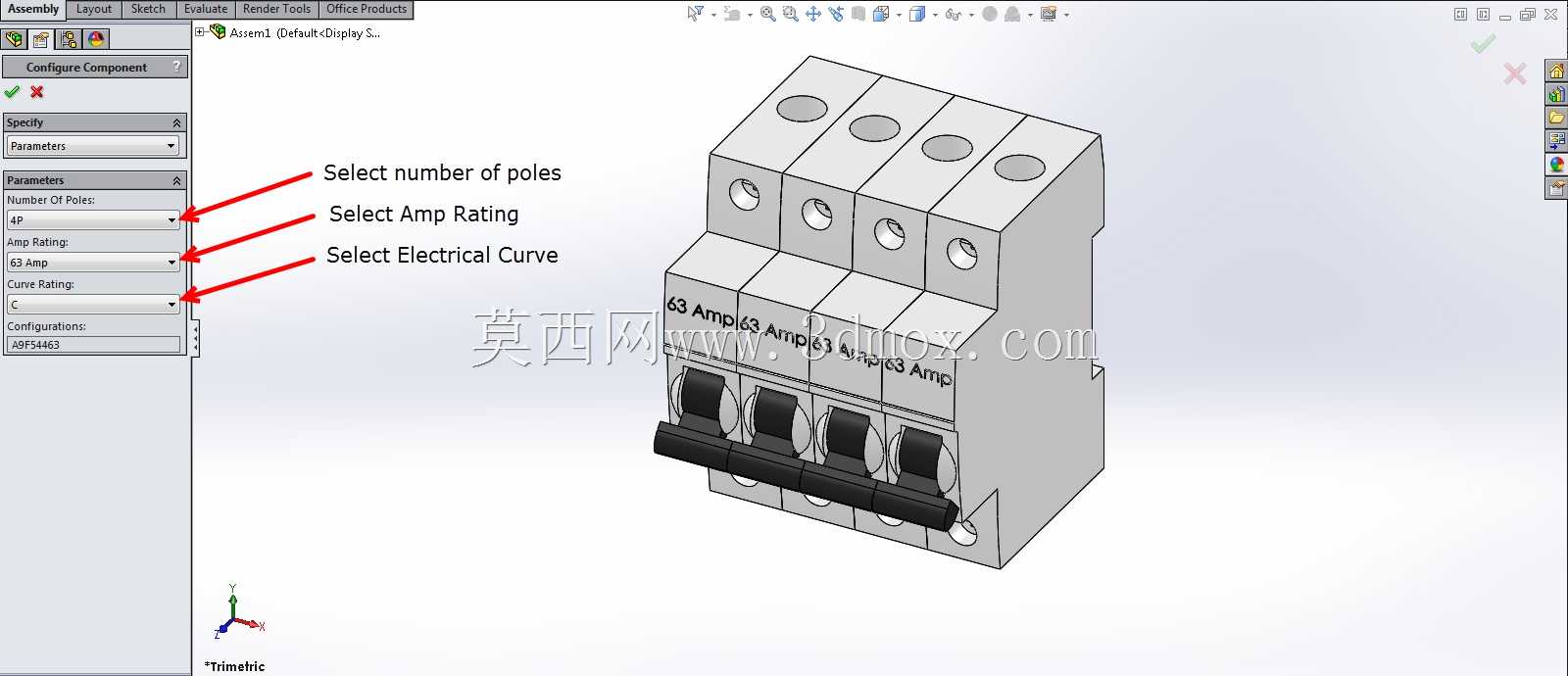

　　从实际工程应用的角度看，这类微型断路器的选型首先要匹配极数需求，单相回路常用1P、2P规格，三相回路则根据是否需要断开中性线选择3P或者4P规格，模型里预留的极数配置参数，就是对应不同回路的极数选型需求，建模时每一级极的单元模块都做了独立的结构拆分，相邻极之间通过标准卡扣结构拼接，和实际产品的拼装逻辑完全一致，不需要额外做结构修改就能快速生成不同极数的产品构型，能大幅提升配电柜体建模时的元件排布效率。

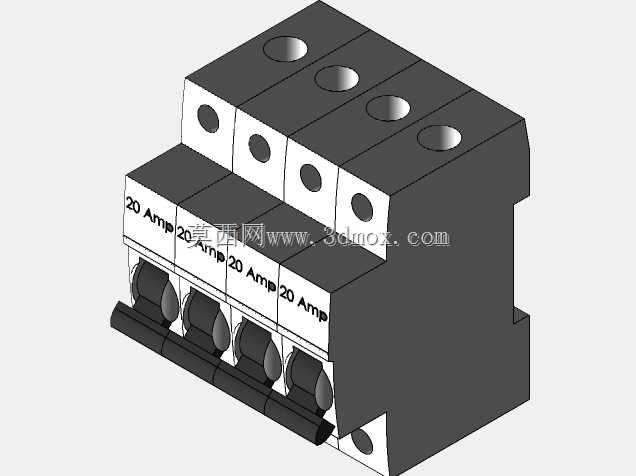

　　功能特性层面，ACTI9系列断路器本身支持额定电流等级的灵活配置，从6A的照明回路小电流规格，到63A的动力回路大电流规格都能覆盖，模型里的安培等级配置项，就是对应不同额定电流下的内部脱扣机构参数匹配，不同电流等级的产品外壳安装尺寸完全统一，仅内部热脱扣、磁脱扣组件的参数有区别，建模时把外壳基座、操作手柄、接线端子这些通用件做了全参数关联，切换电流等级时仅需要调整内部脱扣组件的对应尺寸，不会出现装配干涉的问题。另外不同的保护曲线对应不同的负载场景，C型曲线适配普通照明、插座类阻性负载，D型曲线适配电机类启动电流大的感性负载，模型里的电气曲线配置项，就是对应脱扣机构的动作阈值参数，能直观体现不同保护特性下的内部结构差异。

　　设计思路上完全遵循实物的模块化设计逻辑，整体分为基座外壳、操作机构、灭弧室、接线端子、脱扣组件几个独立模块，每个模块之间的装配约束完全按照实际产品的装配关系设置，比如操作手柄和内部连杆的运动配合，合闸时手柄处于上限位，内部触点闭合，分闸或者故障脱扣时手柄跳到下限位，内部触点快速断开，运动行程和实际产品的操作手感行程完全匹配。外壳表面的参数标识区域也做了细节还原，包括额定电流值、分断能力标识、品牌标识的位置都和实物一致，做配电系统的可视化演示时不需要额外贴图就能达到写实的展示效果。

　　外形尺寸与安装边界方面，这款断路器采用标准35mmDIN导轨安装结构，底部的导轨卡扣尺寸完全符合低压电器安装的通用标准，单极宽度为18mm标准模数，多极拼装后的总宽度为极数乘以18mm，这个尺寸是低压配电行业的通用模数，和配电箱内的安装空间、汇流排的孔位间距完全匹配。接线端子的进线、出线位置预留了标准的导线压接空间，适配1-16平方毫米的铜导线接入，端子的紧固螺丝位置、操作空间都和实物一致，建模时已经考虑了接线时的工具操作空间，不会出现端子位置和柜体其他元件干涉的问题。产品的正面操作手柄突出外壳表面的高度为12mm，满足柜门关闭时的操作间隙要求，手柄的操作力方向为垂直上下扳动，和实际操作的受力方向一致。

　　在实际的配电柜体三维设计工作中，这类参数化的断路器模型可以直接导入装配体，根据回路的极数、电流等级快速配置对应的规格，不需要重复建模，同时模型的安装尺寸、接线空间、操作空间都和实物完全一致，能直接用于检查柜内元件排布的间隙是否满足安全规范，比如不同相序的元件之间的电气间隙、接线端子和柜体金属板之间的爬电距离，都可以通过模型直接测量验证，减少后期生产装配时出现的干涉问题。另外在做配电系统的教学演示、产品展示时，可配置的参数项能直观展示断路器选型时的几个核心参数对应的结构差异，帮助刚入行的电气设计人员快速理解微型断路器的选型逻辑和结构原理。
