数显式三丰千分表精密测量构件

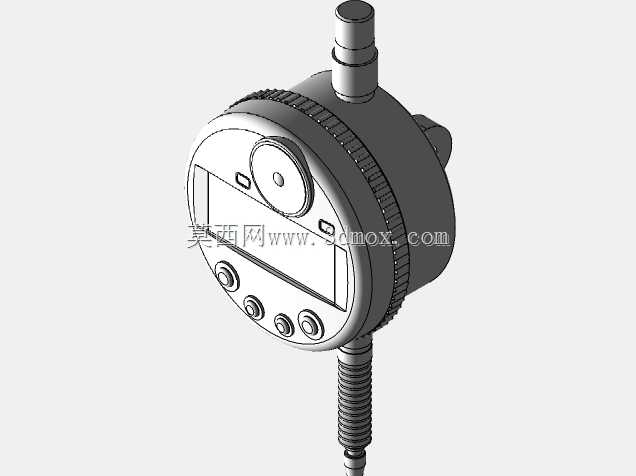

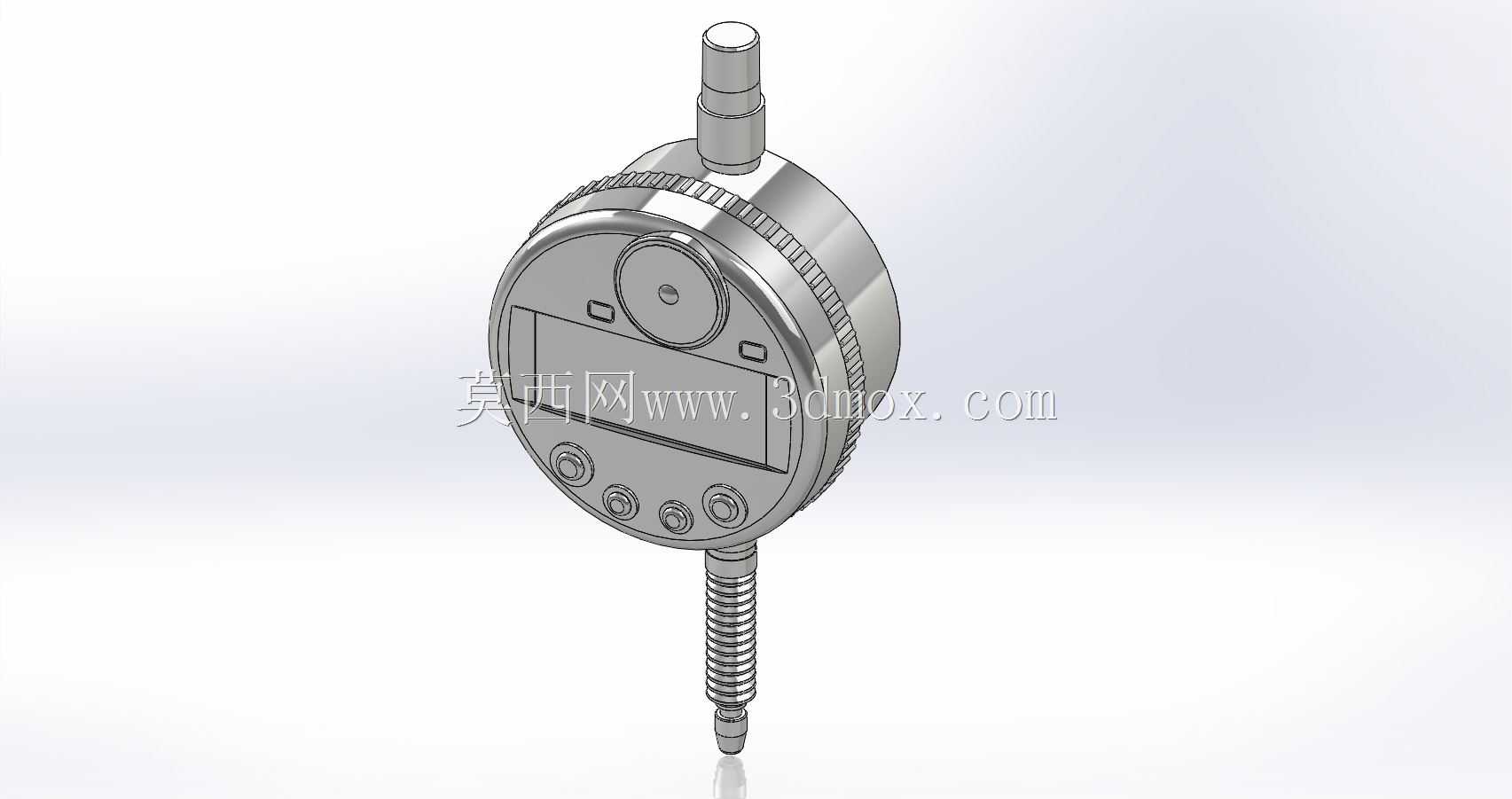

在机械加工车间的工序间检测环节、精密装配工位的形位公差校核场景，以及计量室的工件尺寸校准作业中，这类数显千分表是一线检测人员高频使用的接触式测量器具，可完成工件圆跳动、端面平面度、轴向窜动量、小范围尺寸偏差等多类参数的快速读取。不同于传统指针式千分表需要人工估读刻度差值，这款数显结构的千分表将测杆的直线位移通过内置传感模块转换为数字信号直接输出，能有效降低长时间读数带来的视觉疲劳与人为估读误差，尤其适合批量零件的快速分选检测场景。从结构设计逻辑来看，整体采用圆形表体布局，上部设置的测头连接端可根据不同测量场景更换平测头、尖测头、弧形测头等不同适配接头，下部伸出的可伸缩测杆搭配多节密圈复位弹簧结构，能保证测头与被测工件表面始终保持稳定接触压力，避免测量力波动带来的数值偏差；表体侧面的滚花纹理设计，方便操作人员单手握持调整表体角度，也可配合表架安装夹块实现任意角度的固定安装，适配不同工位的安装空间需求。表体正面的数显区域周边设置的功能按键，可实现测量值清零、公制英制单位切换、测量值保持、公差区间预警等实用功能，满足不同检测场景的操作需求；周边预留的环形刻度标识，可在数显模块电量不足时作为应急读数参考，兼顾数字读数的便捷性与传统刻度的冗余可靠性。在安装边界方面，表体的圆柱夹持段采用通用标准直径尺寸，可直接适配市面上绝大多数通用表架、磁性表座的夹持孔位，不需要额外加工转换连接套；测杆的伸缩行程覆盖常规千分表的标准测量范围，安装时只需保证测杆轴线与被测表面保持垂直，即可获得准确的测量数值，若测量轴线存在偏角，会带来与偏角余弦值相关的系统误差，现场安装调试时可通过表架的万向调节结构微调角度，保证测量精度。这类测量构件的三维建模过程中，需要重点还原测杆与表体的配合间隙、按键的凸起高度、滚花的纹理参数以及各接口的安装尺寸，确保模型导入装配场景时，能准确模拟千分表在实际工装中的安装位置与空间干涉情况，为检测工位的工装设计、自动化检测设备的测头布局提供准确的三维参考依据，避免实际安装时出现空间干涉、测量行程不足等问题。
