多安装孔位矩形定位连接垫板结构

　　在工装夹具搭建、自动化设备模组拼接、小型检测治具组装的场景里，这类带多规格孔位的矩形垫板是出镜率极高的基础连接件，很多刚入行的结构设计人员容易忽略这类基础件的细节设计，往往直接拉一块方块打几个孔就出图，实际到装配阶段才会发现各种干涉、定位不准、安装空间不足的问题。先从实际用途说起，这类垫板核心作用是在两个存在安装位偏差的模组之间做过渡连接，同时承担部分载荷分散的作用，比如在直线滑台的末端安装检测传感器支架时，滑台本身的安装孔距和传感器支架的孔位不匹配，就可以用这类垫板做转接，避免在滑台本体上额外打孔破坏原有结构强度；在小型冲压工装的模架部分，这类垫板也可以作为垫块调整凸模的安装高度，抵消加工累积误差，不需要额外修磨模座本体。

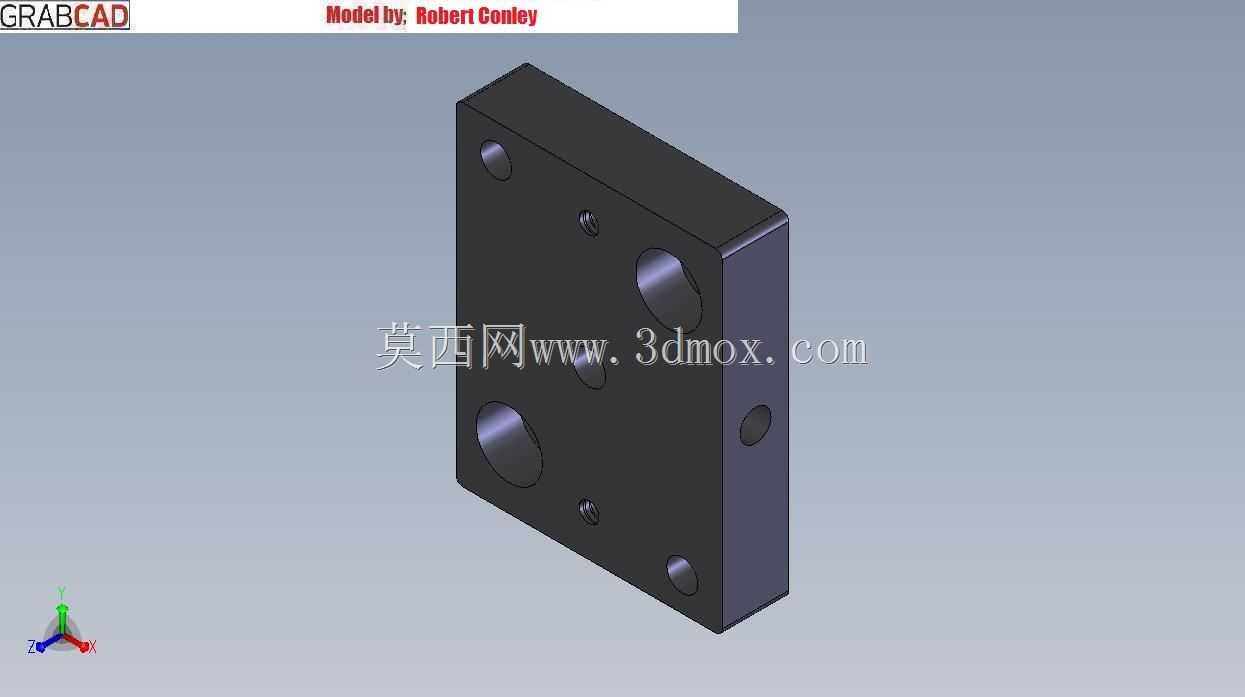

　　从设计思路上看，这块垫板的孔位排布是经过实际装配验证的，首先板体采用矩形等厚结构，六个面均为平面，加工时可以直接用磨床一次装夹磨出上下两个基准面，平面度容易控制，不需要复杂的工装就能保证两个安装面的平行度，这对需要保证安装垂直度的场景很重要，比如安装导向轴支座的时候，垫板基准面的平行度误差会直接传导到导向轴上，导致轴系卡滞。板上的孔分为两类，一类是大直径的沉头通孔，这类孔是用来穿内六角圆柱头螺钉的，沉头深度刚好能把螺钉头完全埋入板体内部，安装后螺钉头不会突出板的表面，避免和相邻的零件产生干涉，沉头孔的倒角也做了适配，螺钉拧入的时候不会因为孔口毛刺卡滞；另一类是小直径的螺纹孔，这类孔是用来安装附属小零件的，比如限位挡片、接近开关支架、

　　走线固定座这类轻载零件，螺纹孔的深度按照螺纹直径的1.5倍设计，既保证足够的啮合强度，又不会因为孔太深导致加工时钻头断裂，毕竟这类垫板的厚度本身不大，过深的螺纹孔很容易打穿板体。再说到安装边界的问题，这块垫板的侧边做了轻微的倒角处理，不是尖锐的直角，一方面是避免装配的时候划伤操作人员的手，另一方面是在板体嵌入安装槽的时候，倒角可以起到导向作用，不需要反复对齐就能顺利放入槽位。板的厚度选择也有讲究，太薄的垫板在锁紧螺钉的时候容易产生翘曲变形，导致两个连接面之间出现间隙，影响连接刚性，太厚的话又会增加不必要的重量，还会占用过多的安装空间，这个厚度刚好适配常用的M6、M8规格内六角螺钉的沉头深度，同时在螺钉锁紧到额定扭矩的时候，板体的变形量控制在0.02mm以内，不会影响安装精度。实际使用的时候要注意，这类垫板的安装面不能有凸起的毛刺或者加工刀痕，装配前需要用细油石把两个基准面轻轻推一遍，去除表面的氧化层和加工残留的凸起，不然两个零件贴紧的时候会有间隙，长时间受载的话容易出现螺钉松动的问题。另外板上的不同孔位之间的间距是按照常用的工业铝型材孔距、标准滑台安装孔距做的适配，不管是搭在40系列铝型材上，还是装在常见的小型线性模组上，都能找到对应的安装孔位，不需要额外自己打孔。还有侧面的那个小通孔，很多人一开始不知道是做什么的，其实这个是定位销孔，安装的时候先在这个孔里打入圆柱销，把垫板和下方的基准件定位固定，再拧其他的连接螺钉，

　　这样就算后期设备维护的时候拆下来，再装回去也不会出现位置偏移，不需要重新校准位置，能省很多调试的时间。这类垫板的材质一般选用45号钢，表面做发黑处理，既能起到基础的防锈作用，又不会因为涂层太厚影响安装面的贴合精度，不需要做镀铬或者镀锌处理，毕竟大部分是用在设备内部的结构件，不需要对外表美观度有太高要求，发黑处理的成本也低，适合批量加工使用。在受力方面，这类垫板主要承受垂直于板面的压应力，以及螺钉锁紧带来的局部挤压力，板上的孔位之间都留了足够的壁厚，不会因为孔距太近导致锁紧的时候板体开裂，大孔和小孔之间的壁厚也满足强度要求，就算在有轻微振动的设备上使用，也不会出现断裂的问题。很多设计人员在做这类零件的时候，容易把沉头孔的深度做深，导致板体在沉头位置的壁厚太薄，螺钉锁紧的时候直接把沉头位置压穿，这个模型里的沉头深度留了0.5mm的安全余量，就算沉头钻加工的时候有轻微的深度误差，也不会打穿板体。另外板的四个角没有做圆角，是直角设计，这样在需要并排安装多个垫板的时候，两个垫板可以完全贴紧，不会因为圆角留下缝隙，适合在有限的安装空间里排布多个连接点。
