带花键轴段螺旋锥齿轮传动结构

　　在重载动力传输场景中，螺旋锥齿轮的应用覆盖了差速传动、直角换向传动等诸多核心工况，这类零件的设计核心始终围绕承载能力、运行平稳性与安装适配性三个维度展开。不同于直齿锥齿轮的瞬时线接触啮合特性，螺旋锥齿轮的轮齿呈螺旋状排布，啮合过程中轮齿是逐步进入、逐步退出啮合区域，重合度远高于直齿结构，这一特性直接决定了它在动态负载下的表现——同样模数、同样齿宽的前提下，螺旋锥齿轮能承受的瞬时冲击载荷比直齿锥齿轮高出30%以上，同时啮合过程中的振动与噪声会出现量级式的下降，这也是为什么在乘用车差速器、工业机器人关节换向结构、机床主轴传动箱这类对运行平稳性有要求的场景中，螺旋锥齿轮会成为首选传动件。

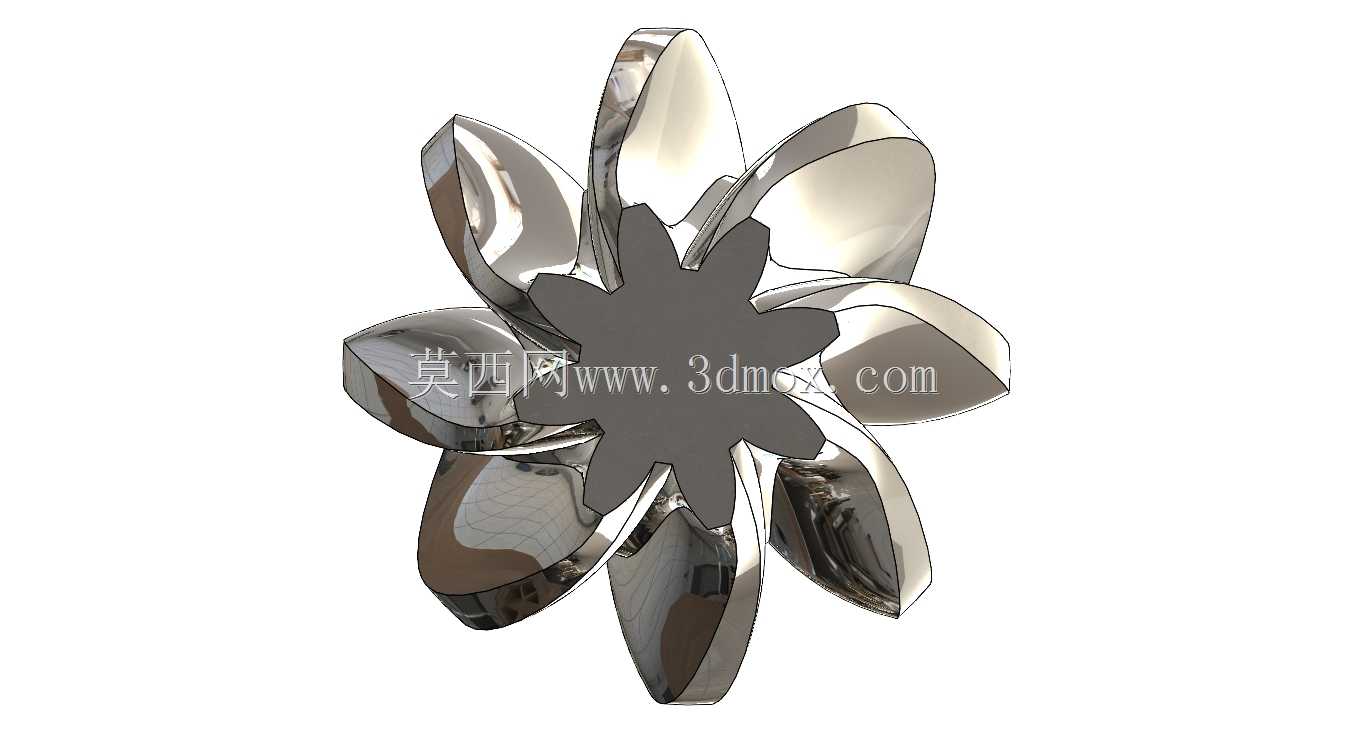

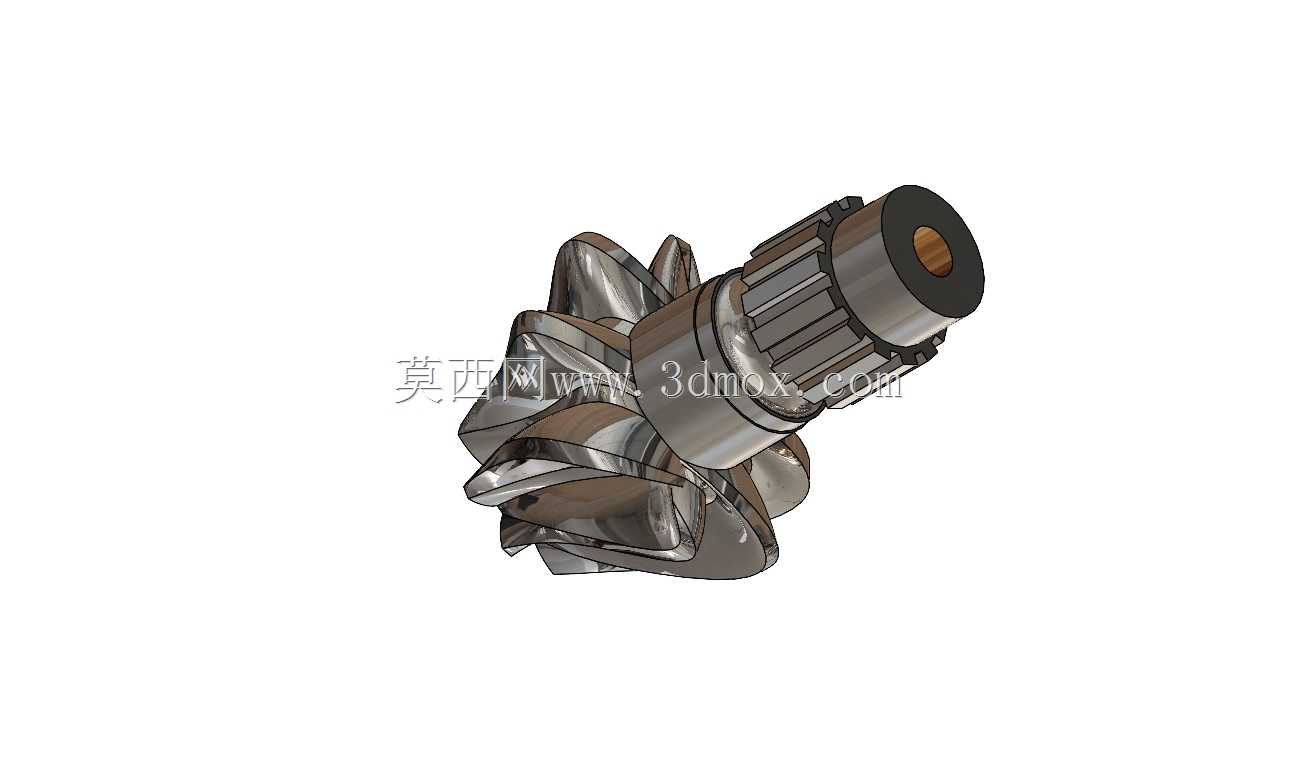

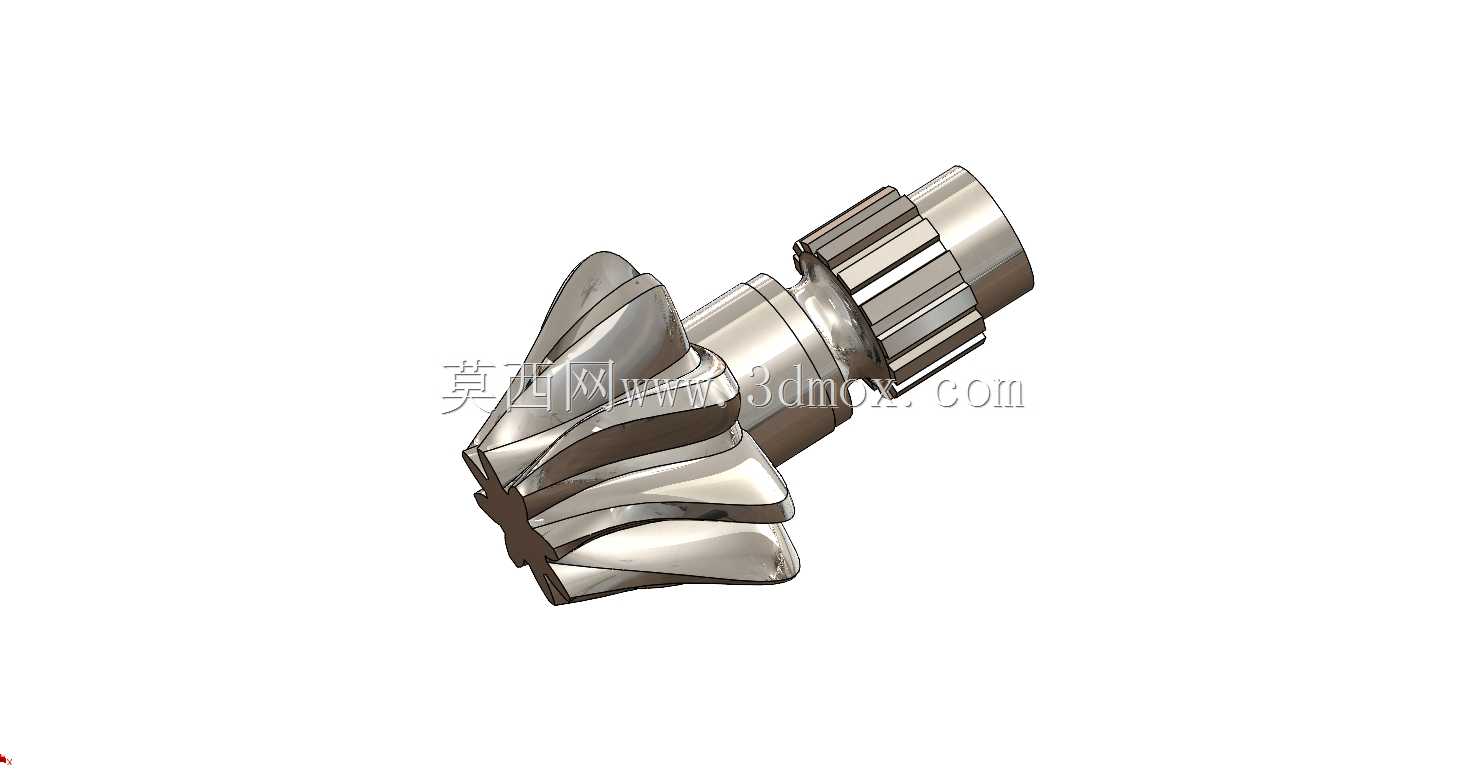

　　从结构设计逻辑来看，这款螺旋锥齿轮集成了传动齿段与花键连接轴段，省去了额外的联轴器连接环节，能直接将动力输出端与负载端进行刚性连接，减少了传动链上的累积误差。齿部的螺旋角设计经过啮合仿真验证，在保证轴向力处于轴承可承受范围内的前提下，尽可能提升了啮合重合度，避免出现单齿受力过大导致的齿面点蚀、断齿问题。齿形的修缘处理是这类重载齿轮必不可少的设计细节，在轮齿的齿顶与齿端位置做了微量修形，抵消安装误差、轴系受载变形带来的啮合干涉，避免轮齿边缘出现应力集中，延长零件的实际使用寿命。

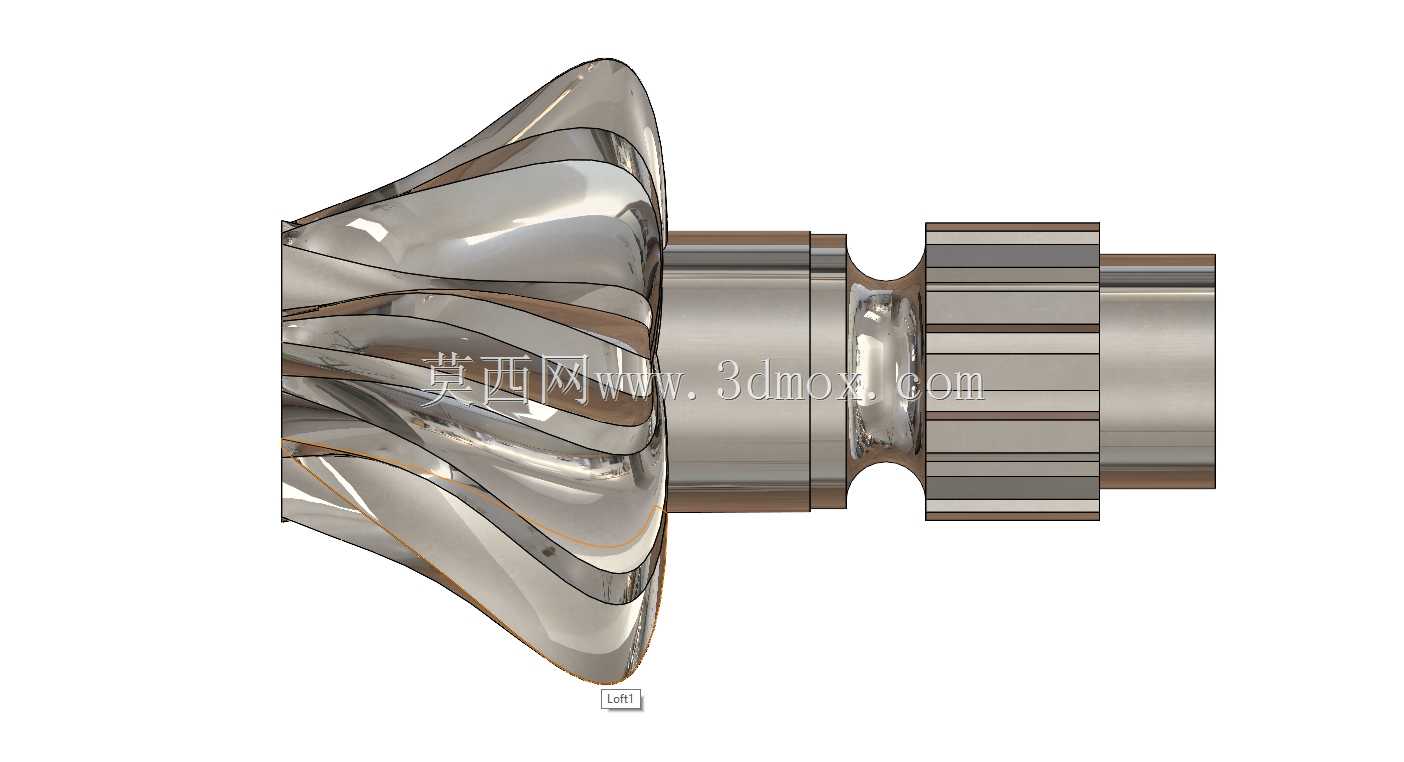

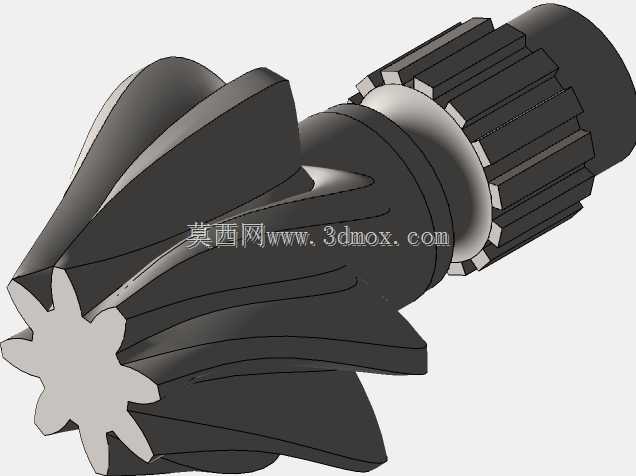

　　花键轴段采用的是矩形花键结构，相比渐开线花键，矩形花键的对中性更好，加工难度更低，适合中等转速、大扭矩的传动场景，花键的齿侧配合间隙控制在合理范围内，既保证装配时的顺畅性，又不会因为间隙过大导致传动过程中出现冲击。轴端的中心孔是加工时的工艺基准，无论是滚齿、磨齿还是后续的热处理变形校正，都以这个中心孔作为定位基准，保证齿部与轴段的同轴度，避免装配后出现齿面偏载的问题。

　　在安装边界的考量上，设计时预留了轴承安装位，轴段的直径公差、台阶面的垂直度都按照传动件的精度要求做了约束，轴承内圈与轴的配合采用基孔制过渡配合，保证轴承运转时不会出现内圈跟转的问题。齿部的安装距是螺旋锥齿轮装配时的核心参数，直接影响啮合接触区的位置，建模时严格按照配对齿轮的安装距要求做了尺寸链校核，保证装配后接触区处于齿面中部，不会出现齿顶接触、齿根接触或者偏载接触的问题。

　　实际应用中，这类齿轮常被用在需要90度换向的传动结构中，比如自动化生产线的直角传动工位、小型工程机械的行走传动箱、电动工具的动力输出结构，它的斜齿啮合特性决定了它不适合在极低转速、超大冲击的场景下使用，但在中高速、连续运转的工况下，它的传动效率、运行寿命都远优于直齿锥齿轮。设计过程中还需要考虑润滑路径的预留，轮齿啮合区域需要保证润滑脂或者润滑油能顺利进入，避免干摩擦导致的齿面快速磨损，轴段的密封位尺寸也做了对应设计，能适配标准的骨架油封，防止传动箱内的润滑剂泄漏，同时阻挡外部的粉尘、碎屑进入啮合区域。

　　从建模逻辑来说，这类齿轮的建模不能只做外形的拟合，需要严格按照齿形方程生成渐开线齿廓与螺旋齿线，保证齿形的准确性，否则后续做啮合仿真、有限元受力分析时会出现结果偏差，无法指导实际生产。花键部分的建模也需要符合标准花键的参数要求，保证加工出来的零件能与标准花键孔顺畅配合，不会出现装配卡滞或者配合间隙过大的问题。整个零件的结构没有多余的减重设计，因为这类传动件本身尺寸不大，且需要保证足够的刚性来承受传动扭矩，过度减重反而会导致轴段刚度不足，受载后出现弯曲变形，影响啮合精度。
