Creo环境下参数化直齿锥齿轮结构设计

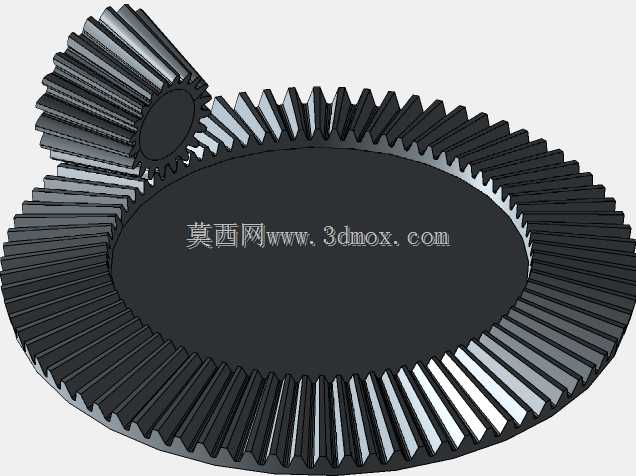

　　直齿锥齿轮是相交轴传动场景中应用最广泛的基础传动零件，常见于差速器、机床主轴箱、农业机械传动箱、小型动力头的转角传动环节，核心作用是在两轴线呈90度（也可根据需求设计为其他相交角度）的轴系间传递旋转扭矩，相比螺旋锥齿轮，直齿锥齿轮加工难度更低、装配调整容错空间更大，在中低速、中等载荷的传动工况下具备极高的性价比，也是很多入门机械设计人员最先接触的锥齿轮传动类型。

　　做这个参数化模型的时候，最先考虑的不是齿形的绘制，而是实际装配的边界约束——很多新手做锥齿轮只盯着齿形参数，最后装到箱体里才发现背锥位置和轴承端盖干涉，或者轮毂键槽的深度和配合轴的强度不匹配。建模初始阶段先锁定了安装距这个核心基准，直齿锥齿轮的安装距是从节锥顶点到齿轮安装定位端面的轴向距离，这个尺寸直接决定了一对锥齿轮啮合时的侧隙和接触斑点位置，一旦偏差超过0.1mm，啮合噪音会明显上升，重载下还会出现轮齿偏载断齿的问题。

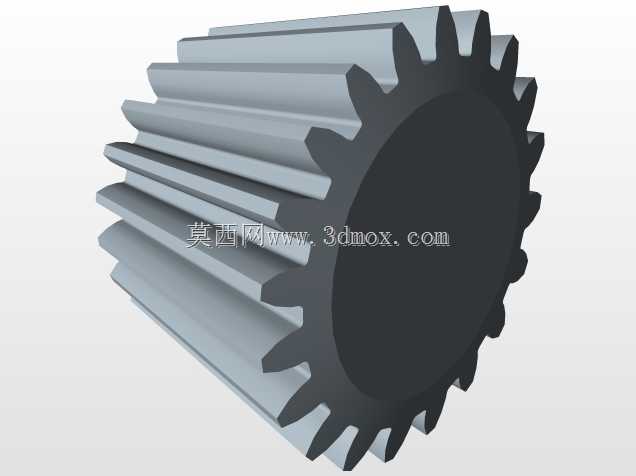

　　齿形部分采用了展成法的建模逻辑，先确定分锥角，根据传动比换算出节锥母线长度，再结合选定的模数算出齿顶高、齿根高，沿着节锥母线方向偏移出齿顶锥和齿根锥的锥面，这里要注意齿顶间隙的取值，通用工况下取0.25倍模数即可，要是用在有冲击载荷的设备上，可以适当把齿根圆角放大，降低应力集中系数。齿廓的渐开线是在背锥的展开面上绘制的，因为直齿锥齿轮的齿形理论上是球面渐开线，实际工程应用中都是用背锥展开的当量直齿轮渐开线来近似，误差完全在工业允许的范围内，也能大幅降低建模和后续加工的编程难度。

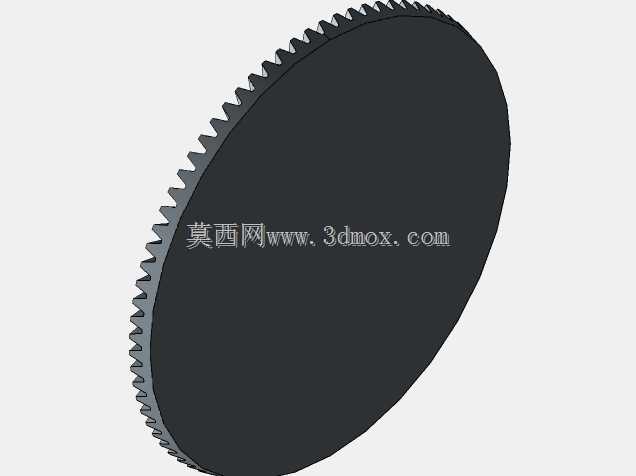

　　结构设计上，轮辐部分采用了实心辐板结构，针对小模数、小尺寸的锥齿轮来说，实心结构的加工工艺性更好，不需要额外做减重孔，避免铣削减重孔时带来的装夹变形；轮毂部分的长度根据配合轴的直径来定，一般取1.2到1.5倍的轴径，保证和轴的配合长度足够，传递扭矩时不会出现轮毂开裂的问题，键槽选了普通平键的标准尺寸，位置开在轮毂的中心线上，避开齿根对应的轮毂位置，防止应力集中叠加。

　　实际应用中，这类直齿锥齿轮的安装调试要特别注意啮合接触斑点的调整，装配时要在齿面上涂红丹粉，转动轴系观察接触斑点的位置，理想状态下接触斑点应该在齿面的中部，靠近小端的位置，要是接触斑点偏齿顶，说明两齿轮的安装距过大，要调整垫片把齿轮往节锥顶点方向推；要是偏齿根，就反向调整。另外参数化的模型可以直接通过修改模数、齿数、压力角、齿宽这些核心参数，快速生成不同规格的直齿锥齿轮，不用每次从头绘制齿形，能大幅提升系列化产品的设计效率，比如做小型农机的传动箱系列，只需要调整传动比对应的齿数参数，就能快速适配不同马力段的传动需求，后续导出工程图的时候，齿形的相关参数也能直接关联，避免手动标注出现的尺寸错误。

　　还要考虑加工工艺的合理性，模型里的所有倒角、圆角都按照实际加工要求做了设置，齿端的倒角是为了装配时更容易导入啮合位置，也避免热处理后齿端的崩边问题，轮毂两端的倒角是方便压装到轴上，不会刮伤轴的配合表面。齿宽的取值一般不超过节锥母线长度的三分之一，要是齿宽做的太大，小端的齿形会过薄，热处理后容易变形，啮合时小端的磨损也会急剧加快，这个模型里的齿宽参数就是按照这个工程经验值设定的，兼顾了承载能力和加工、使用的可靠性。
