墙式搅拌设备弯管出料连接结构

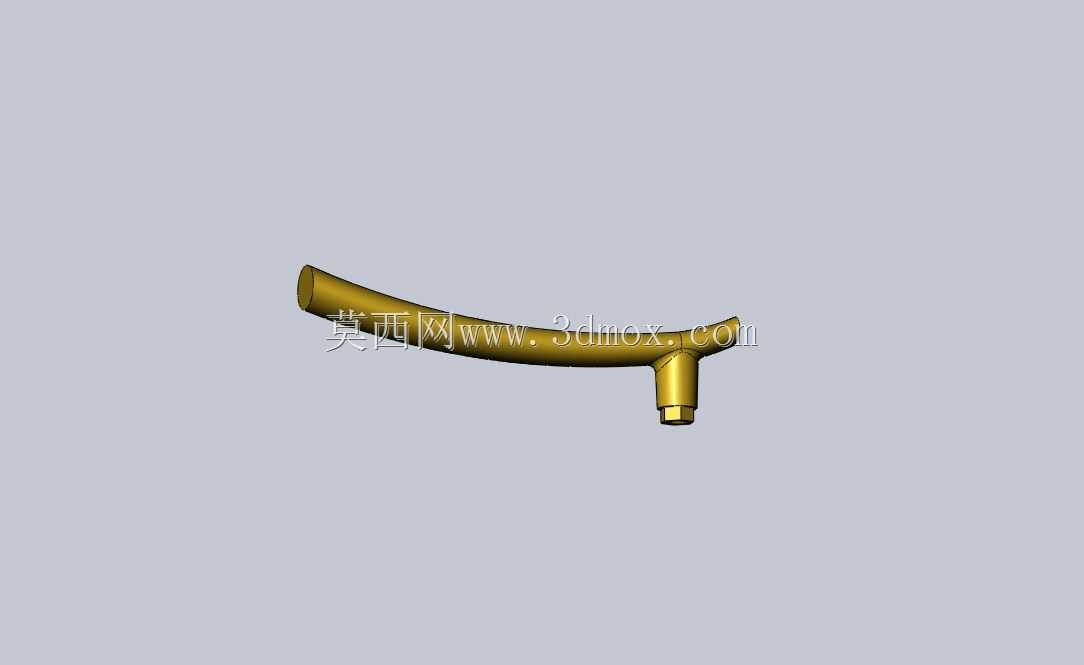

　　在中小型搅拌作业场景中，墙式安装的搅拌设备常被用于食品配料、化工助剂调配、小型建材浆料混合等工况，这类设备依托墙面固定安装，能大幅节省车间地面占用空间，适配狭长作业区域或小型生产工位的布局需求。本次呈现的弯管结构，是墙式搅拌机出料端的核心连接部件，承担着将搅拌腔内部混合完成的物料平稳导向外接输送管路的作用，其结构设计直接影响物料输送的顺畅度与管路连接的密封可靠性。

　　从实际工况需求出发，该部件采用弧形弯管主体搭配垂直向下的快接接头结构，整体流道做了平滑圆弧过渡处理，没有直角弯折带来的流道突变，能够避免高粘度浆料、含细小颗粒的混合物料在管路拐角处堆积滞留，减少物料残留带来的交叉污染风险，也能降低管路堵塞的概率，适配粘度范围较宽的各类搅拌物料输送。弯管主体的弧度经过流道阻力优化，在满足墙式安装的空间避让要求前提下，尽可能减小物料流经时的压力损失，让搅拌完成的物料可以依靠自重或者腔体内微压顺畅流出，不需要额外增加辅助输送动力，适配小型搅拌设备低功耗的设计定位。

　　设计过程中首先考量了墙式安装的空间边界约束：墙式搅拌机的主体固定在墙面支架上，出料端距离墙面的安装间隙有限，直连出料的方式会导致外接管路与墙面、安装支架产生干涉，因此采用大曲率弧形弯管的结构，将出料方向从搅拌腔水平引出后平滑转向，既避开了后方墙面与安装固件的位置，也让下方的垂直接头能够对准接料容器或者下游输送管路的安装位置，不需要额外加装转接弯头，减少了管路连接点，也就降低了物料泄漏的风险。弯管主体的壁厚根据输送物料的特性做了匹配设计，针对含固体颗粒的浆料输送工况，管壁预留了足够的磨损余量，长期受物料冲刷也不会轻易出现磨穿漏料的问题；针对有一定腐蚀性的化工物料场景，结构的圆角过渡也避免了应力集中导致的腐蚀开裂隐患。

　　端部的连接结构采用了标准快接式接头设计，接头处的密封面做了精加工处理，能够和通用的软管快接接头、硬管法兰接头实现适配，现场安装时不需要进行复杂的焊接或者螺纹攻丝作业，徒手配合管箍就能完成管路连接，后期设备维护、管路更换时的拆装效率更高。弯管与搅拌腔体连接的一端做了贴合安装面的法兰边结构，安装孔位与搅拌腔出料口的标准孔位完全匹配，能够直接通过螺栓紧固在腔体出料端，密封垫片的安装槽做了内嵌式设计，紧固后垫片不会被物料冲刷移位，长期运行的密封稳定性更好。

　　从安装尺寸边界来看，该弯管部件的整体外轮廓完全控制在墙式搅拌机的安装支架投影范围内，不会超出设备侧面的安全操作距离，操作人员在设备旁进行投料、清理作业时不会被突出的管路部件磕碰；垂直向下的接头端面距离设备安装基准面的高度，预留了足够的接料空间，适配常见规格的接料桶、输送软管的安装操作空间，不需要额外抬高设备或者开挖地面沟槽来适配出料高度。弯管的外表面没有多余的突出结构，日常清理设备表面残留物料时，抹布可以顺着弧形表面顺畅擦拭，没有清洁死角，符合食品、医药类搅拌场景的卫生清洁要求。

　　在结构强度校核层面，弯管的圆弧过渡段做了等强度设计，管壁厚度从连接端到接头端平滑过渡，既避免了材料冗余带来的成本浪费，也保证了管路在承受物料冲击、管路外接负载时的结构强度，不会因为长期受物料重力牵拉出现接头变形、管路断裂的问题。针对墙式设备可能存在的安装振动问题，接头部位的结构做了局部加强，能够抵消一部分设备运行时的振动传递，避免外接管路因为长期振动出现松脱漏料的情况。
