带同心环槽结构的真空橡胶吸盘

　　这类带同心环槽的吸盘，日常在轻工装配、电子元器件搬运、小型物料固定工位的使用占比很高，尤其是表面平整度较好的玻璃盖板、塑料壳体、光滑金属冲压件的取放环节，相比平口无槽吸盘，它的吸附贴合容错率要高出不少。从实际使用场景来看，不少桌面型小型机械手的末端执行器、工装夹具的定位辅助模块、甚至是民用场景的壁挂固定件，都会用到同结构的吸盘，核心作用就是通过接触面的负压形变，在不损伤工件表面的前提下提供足够的静摩擦力与吸附拉力，避免硬接触造成的工件表面划伤、压痕问题。

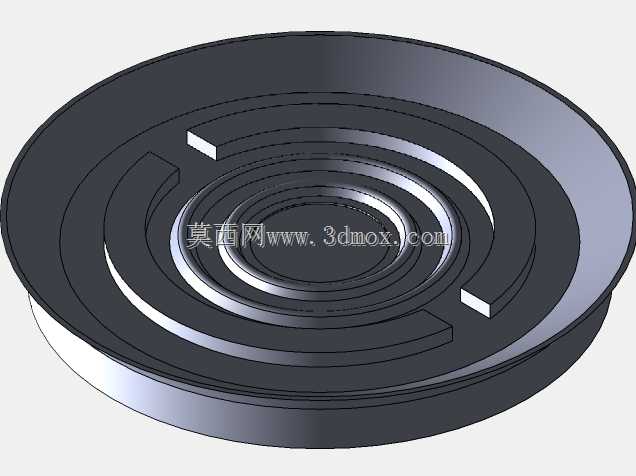

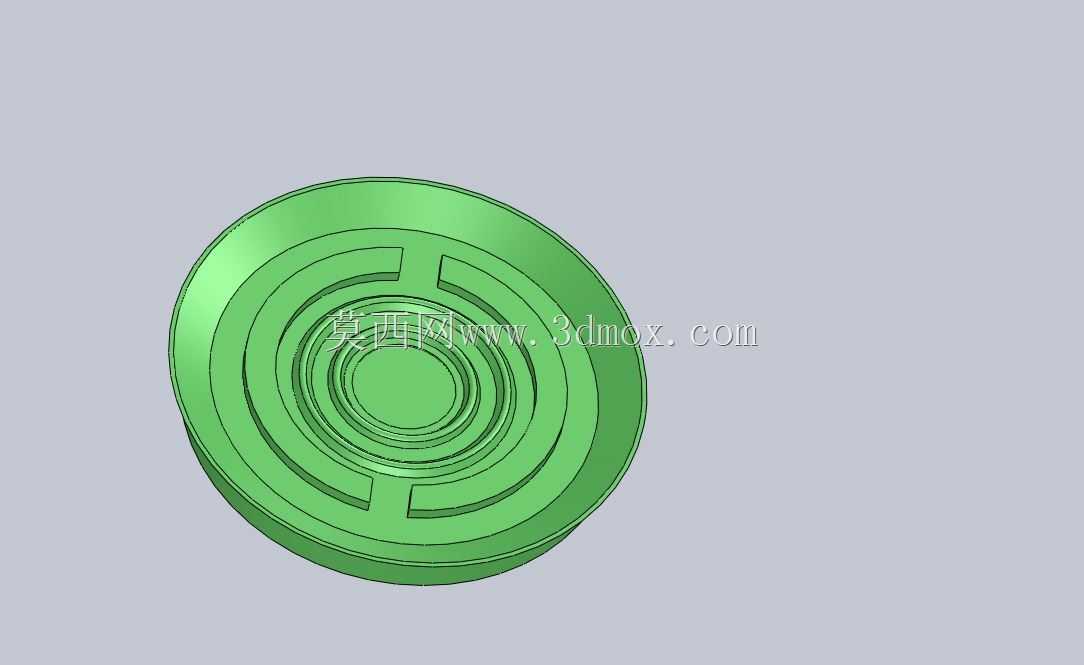

　　从结构设计逻辑来看，盘面的多层同心环槽并不是装饰性结构，最外圈的环边是主密封唇，当吸盘接触工件表面受压时，最外圈首先发生弹性形变，初步隔绝内外空气流通，内侧的几道同心环槽一方面可以在接触面存在微小凹凸、或者工件表面有极薄的灰尘、油污残留时，形成多道次级密封防线，避免单道密封失效后整个吸盘直接漏气；另一方面，环槽预留的形变空间可以让吸盘在接触存在微小弧度的曲面工件时，每一道环唇都能独立贴合工件表面，不会因为盘面整体刚性过大导致局部翘起漏气。盘面中心的圆形凸台，是和吸盘座连接的定位基准，安装时这个凸台会卡入吸盘接杆的定位沉孔内，避免抽真空时吸盘受负压拉扯发生径向移位，导致吸附力偏心，搬运工件时出现掉落、偏斜的问题。

　　从安装边界来看，这类吸盘的整体厚度较薄，盘面边缘做了小角度的倒角过渡，安装时接杆的通气孔需要和吸盘中心的通气位置完全对正，不能出现偏堵，否则会导致抽气速率不足，负压建立速度变慢，吸附力达不到设计值。设计选型时需要注意，吸盘的有效吸附直径是最外圈密封唇的内径，而非整个吸盘的外轮廓尺寸，计算理论吸附力时要按有效密封直径结合工况负压值计算，不能直接套用外圆尺寸，否则会出现选型吸附力不足，工件搬运过程中脱落的问题。另外，环槽的深度设计也有实际考量，槽深过浅会导致形变余量不足，适配曲面的能力下降，槽深过深则会让吸盘整体刚性过软，吸附后工件的定位精度下降，搬运高速启停时容易出现工件晃动偏移，这类环槽的深度一般控制在盘面厚度的三分之一左右，兼顾密封适配性与支撑刚性。

　　实际生产中这类吸盘多采用弹性体材料注塑成型，建模时需要注意所有环槽的转角位置都要做小圆角过渡，不能出现尖锐直角，一方面是避免注塑时应力集中导致成型后出现开裂、缺胶的缺陷，另一方面尖锐直角在反复受压形变时容易出现疲劳裂纹，缩短吸盘的使用寿命。另外，吸盘背面和接杆接触的位置，要设计对应的密封贴合面，不能有结构凸起，否则安装后会在接杆和吸盘之间出现漏气缝隙，导致负压无法稳定维持。在有轻微油污的工况下使用时，这类多环槽结构还能暂时容纳少量被负压吸入的油污，不会像平口吸盘那样一旦有少量油污进入密封面就直接破坏整个密封腔，一定程度上提升了复杂工况下的吸附稳定性。
