立式加工中心自动换刀用ATC刀夹结构

　　在立式加工中心的自动换刀系统里，这类刀夹是刀库与主轴之间传递刀具的核心衔接零件，日常运行中直接决定换刀动作的顺畅度与刀具夹持的可靠性，但凡做过机床结构调试的工程师都清楚，刀夹的开合间隙、夹持力匹配度、安装定位精度，是直接影响换刀故障率的关键指标，很多现场出现的掉刀、换刀卡滞、刀具定位偏移问题，追根溯源往往都和刀夹的结构设计或者安装匹配度有关。

　　从实际应用场景来看，这类刀夹主要适配圆盘式伞形刀库的安装场景，安装在刀库的环形刀座安装板上，每一个刀夹对应一个刀位，在主轴完成一道工序加工后，刀库转动到对应换刀位置，刀夹的开口结构配合主轴的上下动作完成刀具的交接：当主轴带着用过的刀具移动到换刀位时，刀夹的C型开口卡入刀具刀柄的夹持槽位，卡紧后主轴松刀上行，刀库转动将下一把待使用刀具转动到换刀位置，主轴下行拉紧新刀具后，刀夹松开，完成整个换刀流程，整个动作循环里刀夹不需要额外的动力驱动，完全依靠自身的弹性形变与结构限位完成夹持与松开动作，结构可靠性远高于带额外驱动的夹持结构。

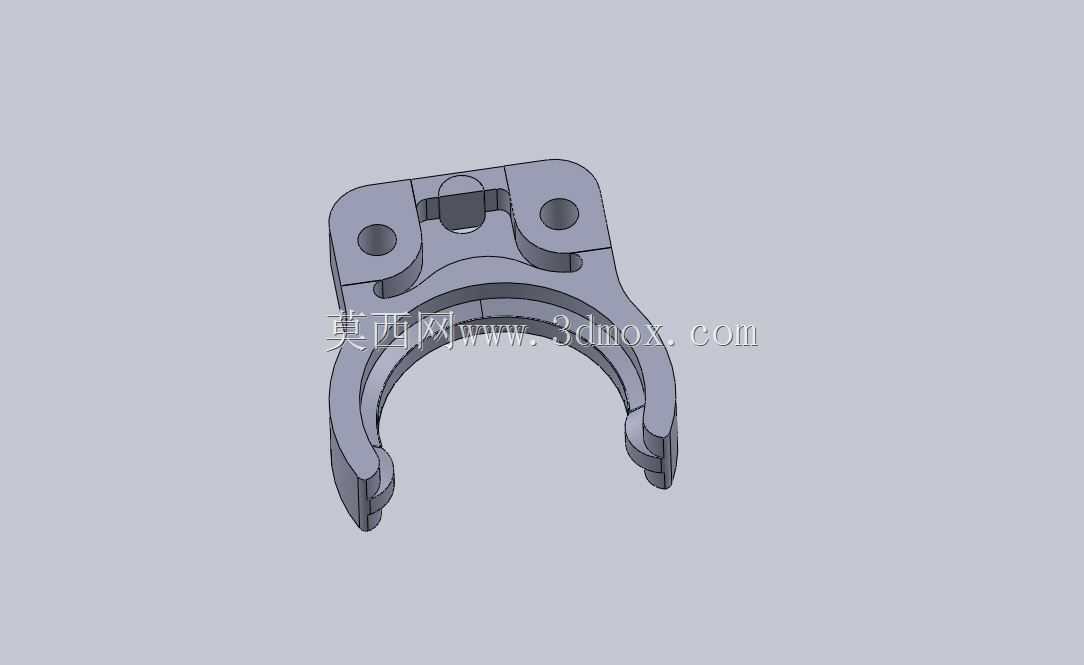

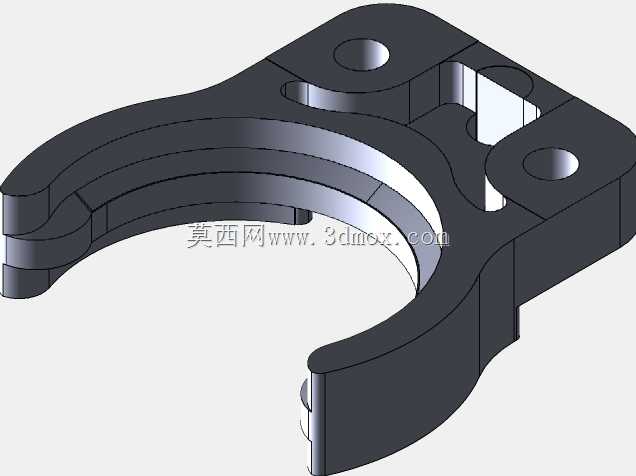

　　从功能特性上看，这个刀夹采用整体式弹性C型开口结构，上部设置两个同轴的安装定位孔，用于穿装固定螺栓将刀夹锁紧在刀库安装板上，两个安装孔中间的凹槽结构是定位卡槽，和刀库安装板上的定位凸台配合，限制刀夹安装后的转动与窜动，保证每个刀夹的开口中心与主轴换刀位的中心同轴度控制在允许公差范围内。C型夹持臂的内侧做了与刀柄夹持槽匹配的圆弧轮廓，接触位置做了小角度的导入倒角，即使主轴换刀位置存在微小的位置偏差，倒角结构也能引导刀柄顺利滑入夹持位，避免硬接触造成的零件磕碰损伤。夹持臂的末端做了加厚的限位凸台，一方面是限制刀柄卡入后的轴向位置，保证每次夹持刀柄的位置一致，另一方面是增强夹持臂末端的结构强度，避免长期反复开合后出现臂部断裂或者塑性形变。

　　设计这类刀夹的时候，首先要匹配对应规格的刀柄参数，比如常见的BT30、BT40刀柄对应的夹持槽直径、槽宽、夹持位置到刀柄端面的距离，这些尺寸直接决定刀夹C型开口的内径、开口宽度、夹持位的深度，尺寸偏差超过0.1mm就可能出现夹持过紧导致松刀后刀柄无法从刀夹脱出，或者夹持过松导致刀具在刀库转动过程中掉落的问题。其次要考虑材料的弹性与耐磨性，一般这类零件会选用弹簧钢或者增强工程塑料制作，金属材质的刀夹会在夹持接触位置镶嵌耐磨尼龙衬垫，既保证长期反复开合的弹性寿命，又避免金属直接接触刮伤刀柄表面，同时衬垫磨损后可以单独更换，降低后期维护成本。

　　安装边界方面，上部两个安装孔的中心距是和刀库安装板的孔位一一对应的，安装时需要保证刀夹的开口中心与刀库回转中心的距离一致，所有刀夹安装完成后要逐个校验中心位置，确保每个刀位转到换刀点时，中心与主轴中心的同轴度误差不超过0.05mm，换刀高度方向要保证刀柄卡入刀夹后，主轴的松刀间隙在2-3mm范围内，间隙过大会导致刀柄撞击刀夹，间隙过小会出现松刀后刀柄无法完全脱离主轴锥孔的问题。另外刀夹的开合弹力需要匹配刀柄的重量，针对重型刀具可以选用弹力更大的刀夹，或者在夹持臂外侧加装辅助弹簧，避免刀库高速转动时离心力导致刀夹张开掉刀，针对小型轻型刀具则可以适当降低弹力，减少换刀时的卡滞阻力。

　　在实际的设备维护中，这类刀夹属于易损件，长期使用后会出现弹性下降、夹持面磨损、臂部疲劳裂纹等问题，三维建模时需要重点关注夹持臂的壁厚过渡，避免应力集中在转角位置，所有转角位置都要做圆角过渡，减少长期交变载荷下的疲劳断裂风险，同时安装孔的位置要做沉头设计，保证固定螺栓安装后头部不高出刀夹上表面，避免刀库转动时螺栓和其他部件发生干涉。另外刀夹的整体外轮廓要做倒钝处理，所有锐边都倒圆角，避免安装调试过程中划伤操作人员，也避免切屑、切削液积存在棱角位置造成腐蚀。
