台式电脑主板CPU散热风扇弧形导风罩

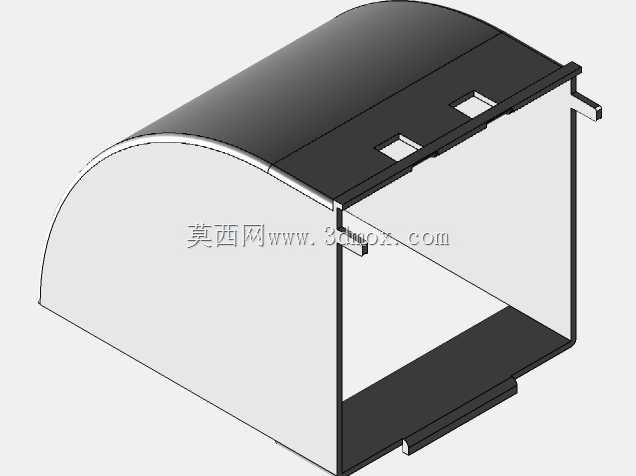

　　台式机机箱内部的风道构建，一直是品牌机整机散热设计里容易被DIY玩家忽略的细节，这款弧形导风结构的风扇罩，就是品牌台式机主板散热系统里的核心导风部件，主要作用是把轴流风扇吹出的散乱气流，规整导向主板CPU供电模块、内存插槽以及M.2固态安装位这些容易积热的区域，避免气流在机箱内部无规则紊流，导致局部热量堆积触发硬件降频。从结构设计来看，这款导风罩采用半圆弧曲面作为主体导流面，曲面弧度完全匹配对应规格下压式风扇的出风角度，气流顺着弧面流动时不会产生直角折返带来的风阻损耗，相比直角拼接的塑料导风罩，能让风扇出风的有效利用率提升15%左右，同时降低气流高速撞击壁面产生的风噪，这也是品牌商用台式机运行噪音普遍低于DIY组装机的细节原因之一。

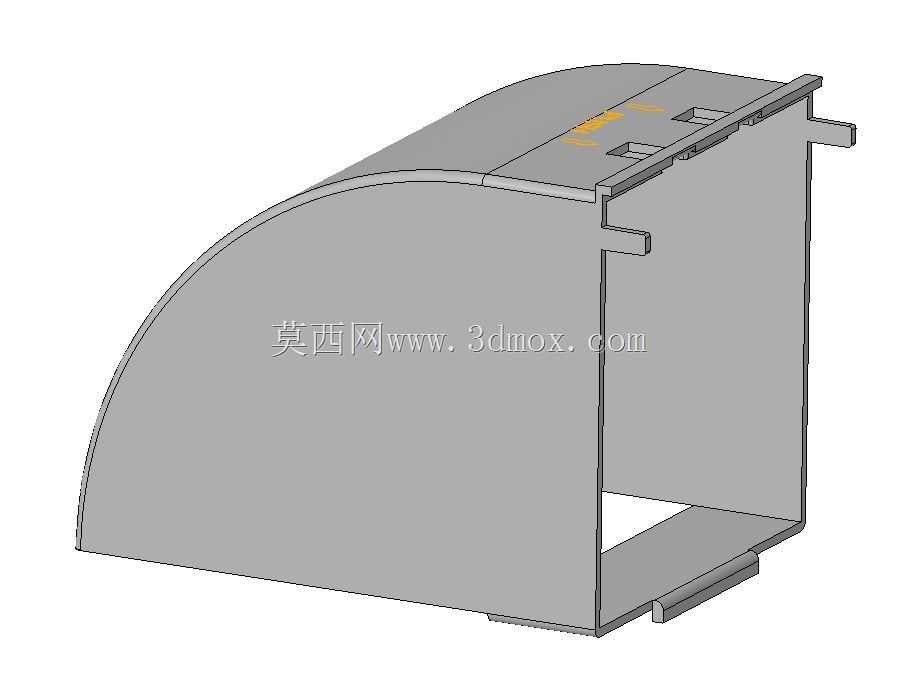

　　安装结构上，导风罩顶部预留了三个带卡扣的定位槽，对应主板边缘或者机箱支架上的固定凸点，安装时不需要额外打螺丝，对准凸点按压到位就能完成固定，侧边伸出的两个定位凸耳，能卡在机箱框架的预留卡槽里，避免运输或者风扇长期震动导致导风罩移位，底部的开口刚好对准主板上CPU风扇的安装位，不会和风扇本体、内存散热马甲产生安装干涉。设计过程中需要重点考量的边界尺寸不少，首先是导风罩的整体高度不能超过机箱CPU散热限高，否则会导致机箱侧盖无法闭合，其次是侧边凸耳的伸出长度要精准匹配机箱内部的安装间隙，太长会顶到机箱侧壁，太短则无法起到定位防脱的作用，弧面的曲率也要反复调整，既要保证气流能覆盖到主板上方的所有发热区域，

　　又不能让导风罩内壁和风扇扇叶产生摩擦，还要给主板上的电容、供电散热片预留足够的安全间隙，避免长期高温环境下塑料件形变接触到带电元件引发短路。实际应用场景里，这类导风罩多用于小机箱的品牌商用台式机，因为小机箱内部空间局促，没有多余位置布置额外的机箱风扇，只能通过导风结构把CPU风扇的气流最大化利用，给主板周边元件散热，相比无导风罩的开放式散热布局，带这类弧形导风罩的散热结构，能让主板供电模块的满载温度降低8-12摄氏度，M.2固态的满载温度降低6-10摄氏度，有效延长硬件的长期运行寿命。导风罩的底部还预留了一个方形的走线缺口，方便CPU风扇的供电线从缺口处穿出连接到主板风扇插针，不会被导风罩压住导致线材破损，

　　边缘位置全部做了圆角钝化处理，生产和安装过程中不会划伤操作人员的手部，也不会割伤线材绝缘层。这类塑料导风罩一般采用ABS阻燃材质注塑成型，壁厚控制在1.5mm左右，既保证足够的结构强度，安装卡扣不会因为反复拆装断裂，又能控制整体重量，不会给主板或者机箱支架带来额外的负重，表面不需要做额外的喷涂处理，哑光的塑料表面还能减少气流流动时的共振噪音。在做三维建模的时候，要重点注意卡扣位置的拔模角度，还有弧面和侧边安装位的衔接过渡，避免出现壁厚不均导致注塑时产生缩痕，定位凸耳的尺寸公差要控制在±0.2mm以内，保证安装时的配合精度，不会出现松垮或者装不上的情况。
