管材径向冲孔加工工装夹具结构

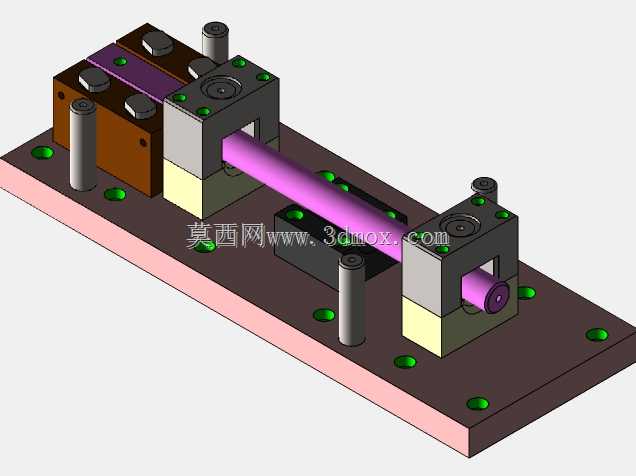

　　在中小规格金属圆管的批量冲孔加工作业场景里，这类径向冲孔工装的应用覆盖了五金管件加工、流体管路预制、护栏构件生产等多个细分领域，核心作用是替代通用台虎钳的低效装夹方式，解决圆管类工件冲孔时易转动、轴向窜动、孔位同轴度偏差大的常见加工痛点。整套工装以一块带沉头安装孔的矩形安装底板作为承载基础，所有功能组件均通过内六角圆柱头螺钉固定在底板上，安装时可直接通过底板上的预留孔位锁紧在冲床工作台或者液压站的安装基面，安装边界的孔位间距适配常规小型冲床的T型槽间距，不需要额外制作过渡连接板，能缩短现场换型的装调时间。工装的定位逻辑采用双基准约束设计，沿管材送进方向的两端分别设置带V型定位槽的支撑座，V型槽的开口角度为90度，

　　槽面做了淬火硬化处理，能适配一定直径范围内的圆管放置，支撑座下方设置了可调整的垫块，可根据加工管材的直径微调支撑高度，保证管材的中心轴线与冲孔机构的冲头进给方向垂直，避免冲孔出现斜口、毛刺过大的问题。管材的轴向定位依靠其中一端支撑座旁设置的可调挡块，挡块可沿底板上的T型槽滑动调整位置，锁紧后能精准控制管材端部到冲孔位置的距离，保证同批次工件的孔位轴向尺寸一致性。压紧机构分为两部分，靠近冲孔工位的位置设置了快速夹钳式的压紧块，压紧块的下压面做了与管材外圆匹配的弧形凹槽，槽面粘贴了防滑聚氨酯垫，既可以提供足够的压紧力防止冲孔时管材上跳，也能避免压伤管材表面的镀层或者光洁面；在管材的进料侧还设置了一组导向压紧座，

　　座体上开有与管材外径匹配的导向通孔，管材穿入后可沿孔轴向滑动送进，同时孔壁能约束管材的径向晃动，长管材加工时不需要额外搭设辅助支撑架，也能保证送进过程的直线度。冲孔执行单元安装在两个支撑座之间的工位上，冲头的导向套集成在中间的安装座内，导向套与冲头的配合采用H7/h6的小间隙配合，保证冲头往复运动时的同轴度，减少冲头的偏磨损耗，导向套可根据冲孔直径快速更换，适配不同孔径的加工需求。整套结构的设计思路优先考虑加工稳定性与换型便捷性，所有易磨损的定位块、导向套、压紧垫块都设计为可拆换的独立零件，不需要整体更换工装主体就能完成易损件维护；各组件的安装位置都预留了调整余量，通过更换不同尺寸的V型支撑块、导向套、压紧弧形块，

　　就能覆盖一定直径区间内的圆管冲孔加工，不需要为每种规格的管材单独制作整套工装，能降低中小批量加工的工装制作成本。实际作业时，操作人员只需将管材从进料侧的导向座穿入，推到轴向挡块位置后扳动快速夹钳压紧管材，即可启动冲床完成冲孔，松开夹钳后转动或者轴向移动管材就能完成下一个孔位的定位，相比通用夹具的装夹找正流程，单工件的装夹时间可缩短六成以上，同时孔位的位置度偏差能控制在0.1mm以内，满足多数民用管件、工业管路的加工精度要求。工装整体的外形尺寸紧凑，总宽度不超过小型冲床的工作台面宽度，总高度适配常规冲床的滑块行程范围，不需要对现有加工设备做任何改造就能直接投入使用，结构中没有复杂的传动或者电控元件，日常维护只需要定期在导向套、滑动配合面加注润滑脂，清理冲孔产生的铁屑即可，对车间操作人员的技能要求较低，适合五金加工车间的批量生产场景使用。
