盘形凸轮带弹簧复位从动件传动结构

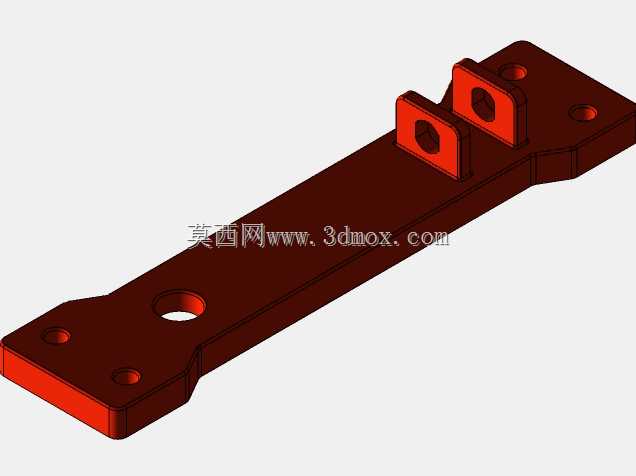

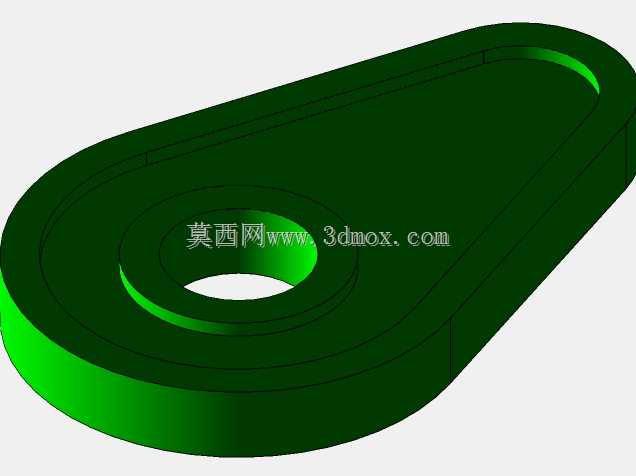

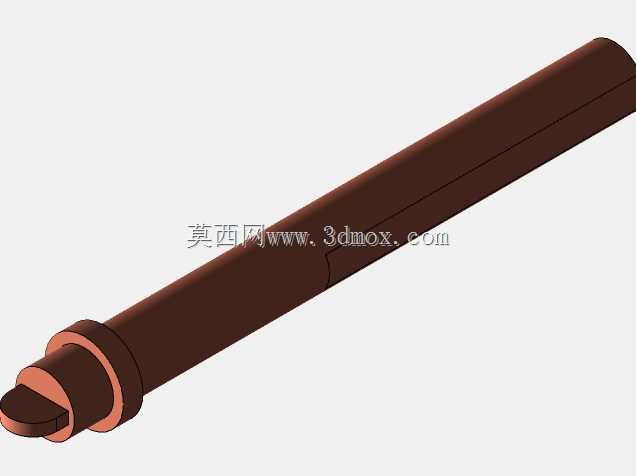

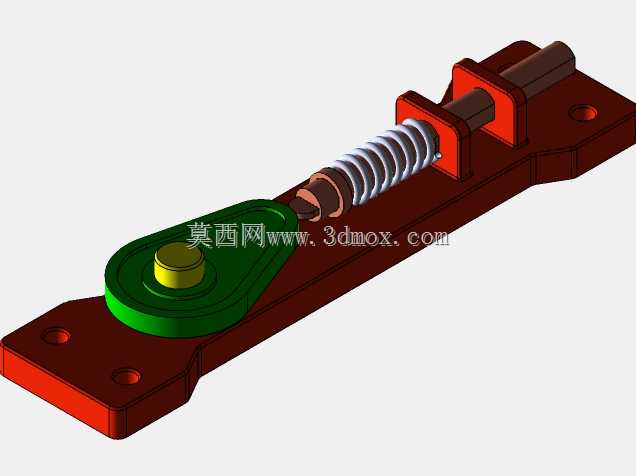

　　这套凸轮从动件传动结构，是自动化送料、轻载工位切换、小型工装执行端最常用的运动转换单元，很多做非标设备的工程师在做节拍不高、负载不大的直线往复工位时，第一反应都会选这类结构，相比气缸直驱，它不需要额外布置气路、电磁阀，只需要和设备主动力轴联动就能输出固定行程的往复动作，同步性完全靠机械结构保证，不存在气动元件的响应延迟、漏气掉压问题，在一些没有气源配套的小型台式设备上适配性极强。从结构布局来看，整套组件集成在一块一体式安装底板上，底板两端预留了沉头安装孔，安装时可以直接通过内六角螺栓固定在设备的安装基面，不需要额外做转接支架，安装孔的孔距按照常规轻载传动的安装标准设计，适配大多数小型自动化设备的型材安装间距，底板的厚度做了加厚处理，避免凸轮高速转动时底板产生共振，影响从动件的运动精度。核心的凸轮采用盘形轮廓设计，轮廓曲线按照从动件的运动行程做了等速运动段修正，启动和回程段做了小圆弧过渡，避免从动件在运动起始和终止位置产生刚性冲击，凸轮中心的安装孔做了键槽结构，和动力轴连接时可以通过平键传递扭矩，不会出现轴和凸轮相对打滑的问题，凸轮的厚度根据从动件的接触宽度匹配，接触端面做了淬火硬化处理，长期和从动件接触摩擦也不会出现轮廓磨损，保证运动行程长期稳定不偏移。从动件采用直动式布局，导向部分集成在底板上的两个一体式支撑座内，支撑座内预留了润滑脂存储槽，日常维护时只需要定期在导向面涂抹少量润滑脂，就能保证从动件滑动顺畅，不会出现卡滞问题。

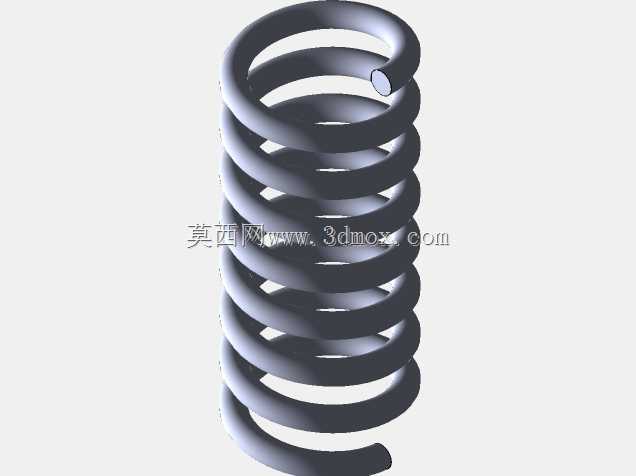

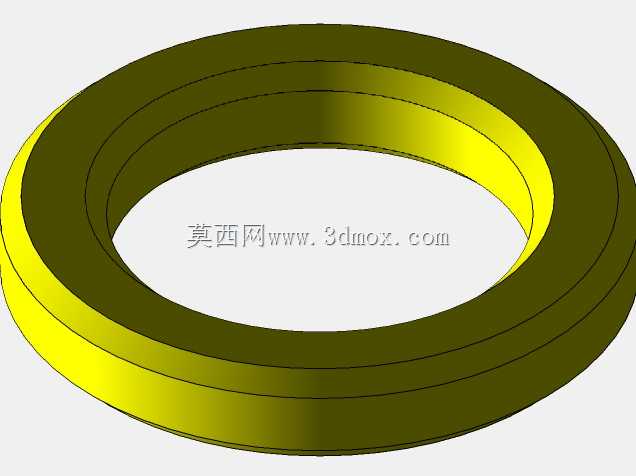

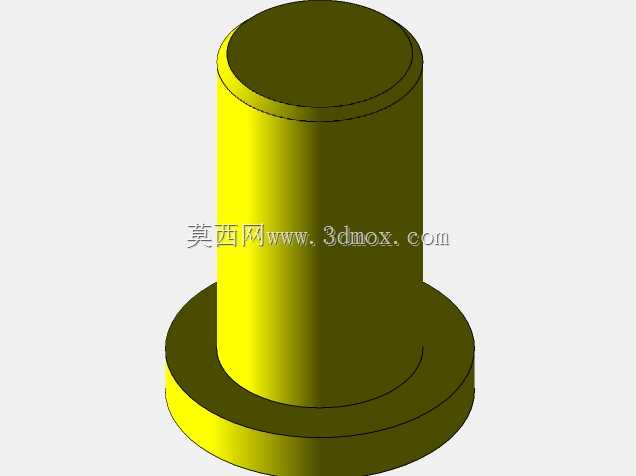

　　从动件和凸轮接触的端头做了圆弧过渡，减少和凸轮轮廓的接触应力，避免长期运行后接触位置出现凹坑。复位采用圆柱螺旋压缩弹簧，弹簧套在从动件的导向杆上，一端顶在端部支撑座端面，另一端顶在从动件的轴肩位置，弹簧的预压缩量在装配时可以通过端部的挡圈调整，保证凸轮转动到回程段时，从动件可以始终贴紧凸轮轮廓，不会出现从动件脱离凸轮导致的运动错位，弹簧的刚度按照从动件的最大推料负载匹配，既不会因为刚度过大导致凸轮驱动扭矩过高，也不会因为刚度过小出现复位滞后的问题。在实际应用场景里，这类结构常被用在小型包装机的送料推头、电子产品组装设备的工位挡停、小型检测设备的探针升降机构上，它的运动行程完全由凸轮轮廓决定，只要凸轮轮廓加工到位，

　　每次往复的行程误差可以控制在0.1mm以内，完全满足轻载工位的定位精度要求。设计这套结构的时候，首先要根据工位需要的往复行程确定凸轮的基圆直径，基圆直径过小会导致凸轮轮廓的压力角过大，驱动时需要的扭矩飙升，还容易出现从动件卡滞，基圆直径过大又会让整套结构的外形尺寸变大，占用过多设备安装空间，最终的基圆尺寸是在平衡压力角和安装空间后确定的，保证最大压力角不超过许用值，同时整体结构足够紧凑。从动件的导向长度做了加长处理，导向长度和从动件直径的比值控制在合理区间，避免从动件在伸缩过程中出现偏摆，保证从动件的运动方向始终和安装底板平行，不会出现推料错位、探针偏斜的问题。安装边界上，整套结构的整体高度控制在较低范围，

　　不会和设备上方的其他执行部件产生干涉，底板的侧边做了倒角处理，安装时不会刮伤操作人员或者设备布线，动力输入轴的伸出长度按照常规联轴器的安装尺寸设计，可以直接和小型减速电机的输出轴通过联轴器连接，不需要额外做轴的转接。和槽轮、连杆等其他间歇运动结构相比，这套凸轮从动件结构的运动规律可以通过调整凸轮轮廓灵活修改，不管是需要等速送料、还是需要在行程末端做短暂停留，只需要更换对应轮廓的凸轮就能实现，不需要改动整体的安装布局，对于需要快速调整工位动作的小批量非标设备来说，这种设计的通用性更强，后期改造成本更低。另外，整套结构的所有零件都采用常见的机械加工工艺，凸轮可以通过数控铣床加工后淬火处理，底板和支撑座可以通过普通铣削加工，弹簧和紧固件都是标准件，加工和采购成本都比较低，适合在中小型自动化设备上批量应用。在装配调试的时候，只需要先把凸轮固定在动力轴上，再调整从动件的弹簧预紧力，转动动力轴检查从动件的运动是否顺畅，有没有卡滞或者异响的位置，确认全程从动件都能贴紧凸轮轮廓就可以完成调试，不需要复杂的参数设置，对现场装配人员的技术要求不高。
