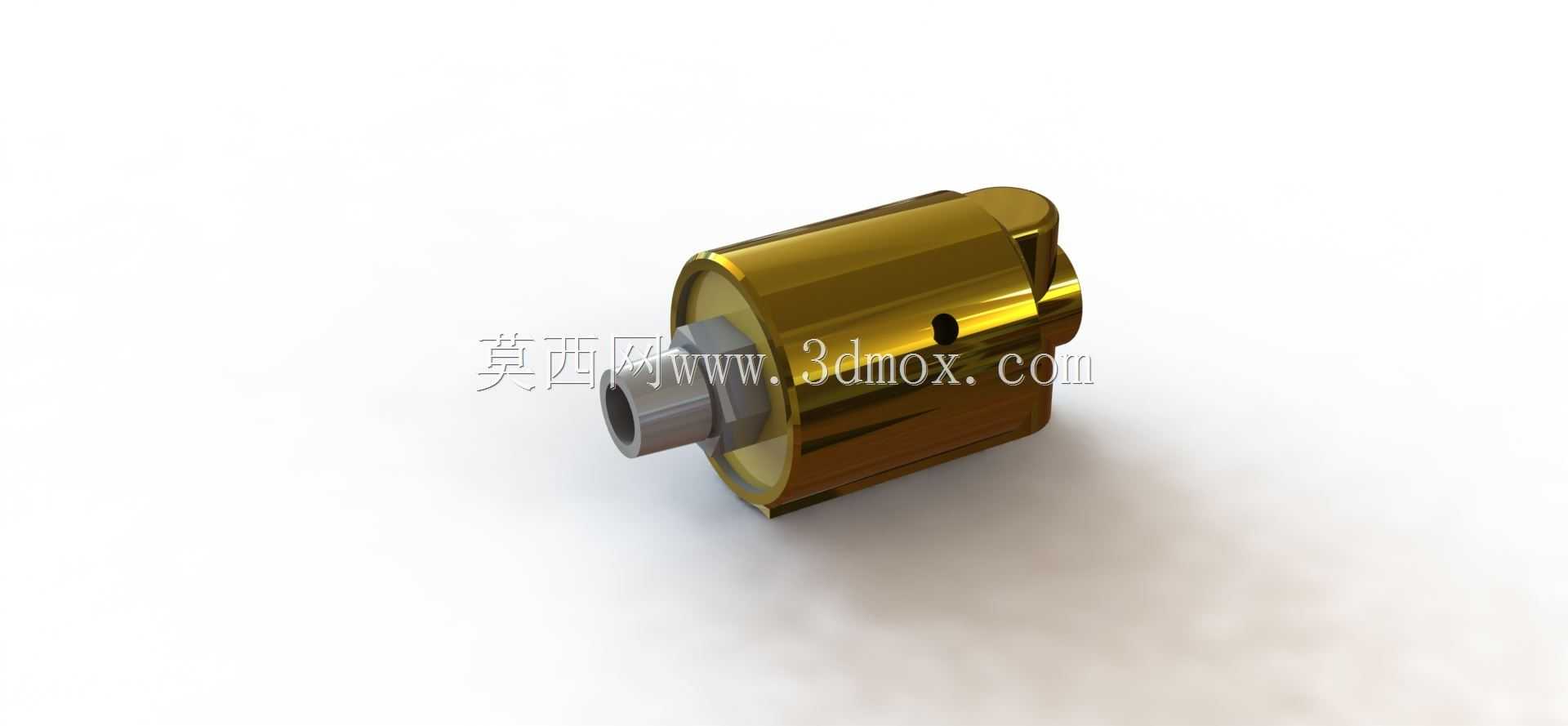

3/4NPT右旋单流通道旋转接头结构

　　在连续运转的流体输送工况中，固定管路与旋转辊筒、回转工作台这类持续做圆周运动的执行部件之间，一直存在介质输送的密封与连通难题，这款3/4NPT右旋单流旋转接头，正是针对这类单通道介质输送场景开发的连通部件，多用于冷却水路、低压液压油路、压缩空气等介质的回转输送环节，在冶金连铸辊冷却、印刷辊筒温控、机床主轴中心出水、橡塑机械辊温调节等场景中应用广泛。从结构设计逻辑来看，这款接头采用壳体与芯轴分体式回转结构，外部黄铜材质壳体承担安装固定与介质导流作用，内部回转芯轴通过精密配合的密封副与壳体形成动态密封，设备运转时芯轴随负载端同步旋转，壳体则与外部固定管路保持相对静止，避免管路随设备回转出现缠绕、扭结、密封失效等问题。

　　接口端采用3/4NPT右旋锥管螺纹设计，这类螺纹依靠牙型变形实现密封，无需额外密封填料即可达到可靠的管路连接效果，右旋螺纹符合国内绝大多数工业设备的管路安装旋向习惯，安装时只需按照常规管螺纹拧紧力矩操作，即可保证接口处无渗漏。单流通道的结构设计让介质直接从接头一端直通至旋转端，内部无多余流道弯折，介质输送过程中的压力损失更小，适合大流量、低粘度介质的连续输送场景，通道内壁做了光滑过渡处理，避免介质残留与流道冲蚀，长期使用也不会出现流道堵塞问题。从安装边界来看，接头整体为圆柱式外形，最大外径适配3/4管路配套的安装空间，轴向长度预留了足够的密封副压缩余量，安装时无需额外调整轴向间隙，只需将固定端与设备机架做防转限位，

　　旋转端与负载轴做同轴连接即可，允许一定范围内的安装同轴度误差，不会因为小幅的安装偏心导致密封件快速磨损。密封结构采用平衡式密封设计，可根据介质压力自动调整密封面贴合压力，低压工况下密封面比压适中，不会出现过度磨损导致的寿命缩短，高压工况下密封面比压随介质压力同步提升，避免高压下出现介质渗漏问题，密封副材质适配水、液压油、压缩空气等多种常见工业介质，可在常规工业环境温度下长期稳定工作。在实际选型应用中，这类单通道旋转接头需要重点匹配接口螺纹规格、旋向、流通介质类型与最高工作转速，这款3/4NPT右旋接头的螺纹规格可直接对接同规格的NPT管路，无需额外做转接头适配，减少了管路连接点的渗漏风险；黄铜壳体具备良好的导热性与抗腐蚀能力，

　　在水冷场景中可辅助带走密封副摩擦产生的热量，延长密封件使用寿命，同时黄铜材质的加工性能优异，壳体内部流道与密封槽的加工精度更容易保证，批量生产时的尺寸一致性更好。回转支撑部位采用间隙配合的精密加工面，配合耐磨衬套减少转动过程中的摩擦阻力，设备低速或高速运转时都能保持平稳的回转状态，不会出现卡滞、抖动等问题，外部壳体上的限位结构可防止壳体随芯轴同步转动，安装时只需将限位卡块卡入设备机架的对应槽位即可，无需复杂的固定结构。在设备维护层面，这类旋转接头属于易损部件，密封件达到使用寿命后可快速拆解更换，无需整体更换接头主体，降低设备运维成本，拆解时只需拆下两端的端盖即可取出内部密封组件与回转芯轴，更换密封件后按照原装配顺序复位即可，对现场运维人员的技术要求较低。建模过程中严格按照实际产品的尺寸链做配合公差设计，密封槽的深度、宽度公差符合密封件的安装尺寸要求，螺纹部分按照NPT螺纹的标准牙型、锥度做建模还原，可直接用于设备管路系统的装配干涉检查，也可用于运维培训、产品展示等场景，模型还原了接头的所有外部特征与内部装配关系，能清晰展示各部件的配合位置与介质流向，帮助设计人员在设备布局阶段提前规划管路走向与安装空间，避免后期装配时出现空间干涉、管路弯折角度过大等问题。
