机加工平行夹持工装夹具结构设计

　　这款平行夹持结构主要面向小件精密装夹场景设计，常见于钳工台手工修磨、小型零件划线、线切割上料装夹、精密零件去毛刺工序的工件固定，区别于普通台虎钳的大开口大夹持力设计，这款平行夹具体积更小巧，可直接放入钳工随身工具箱携带，适配外出维修、现场小零件改制的临时装夹需求，也可作为工装模块集成到小型自动化检测工位的工件固定单元中。

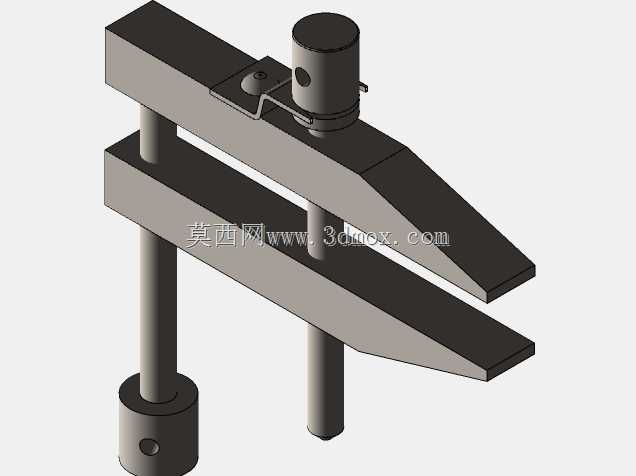

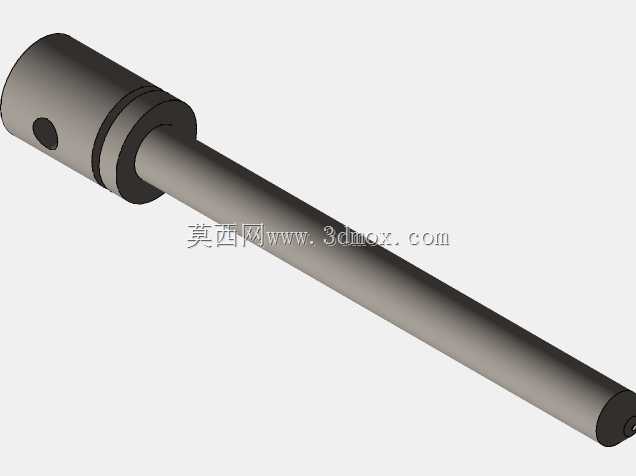

　　从功能实现逻辑来看，该夹具采用双导柱平行导向结构，两根平行圆柱导柱贯穿上下两个夹臂，保证夹臂开合过程中夹持面始终保持平行，不会出现普通单支点夹具夹持面倾斜、夹伤工件表面的问题，夹持端做了斜口收窄设计，可伸入狭窄空间对小型零件进行夹持，比如电路板上的小型接插件焊接固定、精密轴类零件的端面修磨装夹，都能通过窄口端实现精准定位。顶部的旋钮式锁紧结构采用偏心压紧原理，转动顶部圆柱旋钮时，内置的偏心块会推动上夹臂沿导柱向下运动，实现对工件的快速夹紧，松开时反向转动旋钮即可快速张开夹臂，整个操作过程无需额外扳手辅助，单手即可完成开合与锁紧动作，适合高频次的小件装夹作业，能有效减少装夹辅助时间。

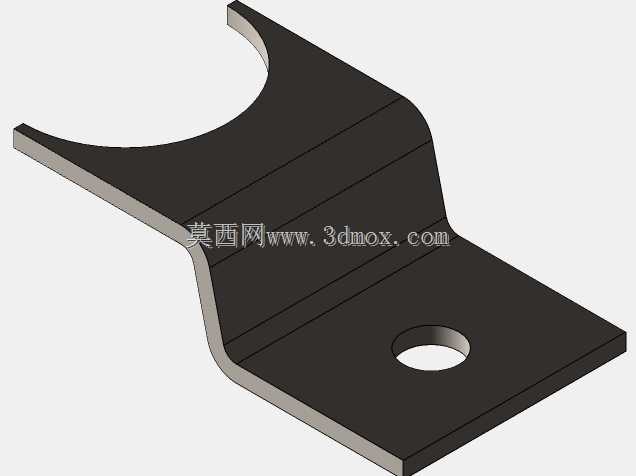

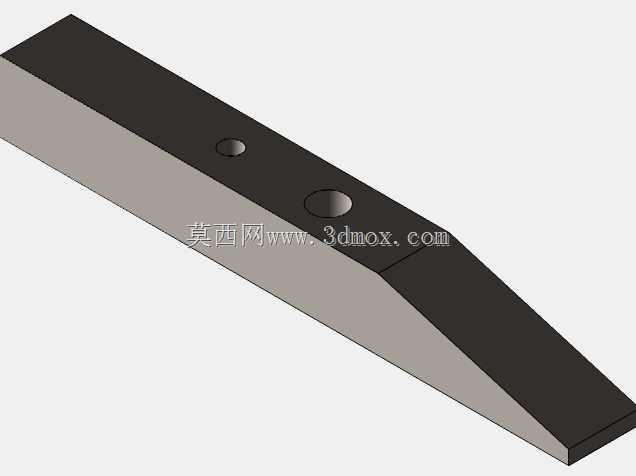

　　设计过程中优先考虑了夹持精度与操作便捷性的平衡，导柱与夹臂的配合间隙控制在0.02mm以内，保证开合过程无卡滞、无晃动，夹持面的平面度控制在0.01mm范围内，夹持薄壁零件时不会出现局部压痕或夹持变形。夹臂主体采用长方体结构设计，底部导柱末端设置限位凸台，防止夹臂开合过程中从导柱上脱出，顶部锁紧座通过内六角螺钉固定在上夹臂表面，偏心锁紧组件内置复位弹片，松开旋钮时上夹臂可在弹片作用下自动弹起，无需手动拉开夹臂，进一步提升操作效率。

　　从安装边界与外形尺寸来看，该夹具整体长宽高控制在150mm×80mm×120mm范围内，可直接放置在钳工工作台面使用，也可通过底部的安装孔固定在专用工装板上，适配多工位小型装配线的工装集成需求。夹持开口范围为0-40mm，可覆盖绝大多数小型五金零件、电子结构件、精密小轴类零件的装夹需求，最大夹持力可达150N，足以满足修磨、划线、小型零件装配时的固定需求，同时不会因为夹持力过大导致薄壁铝件、塑料件等易变形零件出现夹伤变形问题。

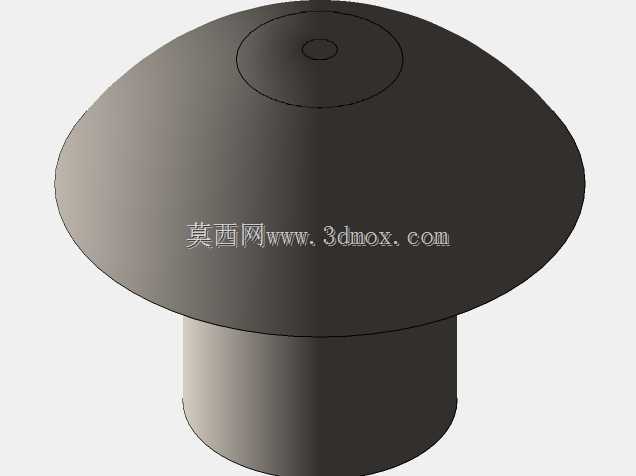

　　结构细节上，夹臂的非工作面做了倒角处理，避免操作过程中锐边划伤操作人员，导柱两端采用圆弧过渡，减少应力集中，提升长期使用的结构强度。锁紧旋钮表面做了滚花处理，手上沾有切削液或油污时也能可靠转动旋钮，不会出现打滑问题。夹持面可根据使用需求更换不同材质的垫片，比如夹持软质零件时可粘贴橡胶垫片，夹持精密加工面时可粘贴铜质垫片，拓展夹具的适用场景，无需更换整个夹具体就能适配不同材质工件的装夹需求。

　　在实际车间应用场景中，这类小型平行夹具往往是一线钳工、装配技师随身工具箱里的常备工具，相比大型台虎钳，它不受安装位置限制，可拿到设备维修现场、装配工位旁完成临时装夹作业，比如设备调试过程中需要对小型垫片进行修磨，不需要将零件拿到钳工区，直接用该夹具夹持零件即可在现场完成修配，大幅减少来回走动的辅助时间。在小型零件的检测工序中，该夹具也可作为固定座使用，将零件夹持后配合百分表完成形位公差检测，平行导向结构保证夹持过程中零件不会出现倾斜，检测数据更稳定可靠。

　　建模过程中对所有配合面都做了公差匹配设计，导柱与夹臂的孔配合采用H7/g6间隙配合，既保证运动顺畅，又不会因为间隙过大导致夹持精度下降，偏心锁紧块的偏心距设计为3mm，保证转动90度即可实现最大夹持行程，操作行程短，锁紧可靠，不会因为振动出现自行松开的问题。整个结构没有复杂的异形零件，所有零部件都可通过普通铣削、车削加工完成，加工成本低，后期维护简单，导柱出现磨损后只需更换同规格圆柱销即可恢复精度，无需更换整个夹具，适合车间批量配置使用。
