教学实训用微型螺旋顶升承重机构

　　这款微型螺旋顶升机构，最初定位是金工实训阶段的实操设计产物，核心适配小空间内的小吨位重物顶升、支撑作业场景，常见于教学演示、小型设备检修微调、精密装配工位的临时承重环节，区别于大吨位工程用液压千斤顶，它的核心优势是结构完全外露可拆解，能直观呈现螺旋传动的力放大逻辑，没有液压密封件的老化渗漏问题，存放周期长，维护成本极低，适合作为机械原理认知的具象教具，也可在无动力供应的野外小型检修场景下作为应急顶升工具使用。从功能特性来看，它采用梯形螺纹副作为核心传动结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动效率更适配手动输入的低转速大扭矩工况，同时具备可靠的自锁性能，顶升到位后无需额外锁止结构即可保持支撑高度，

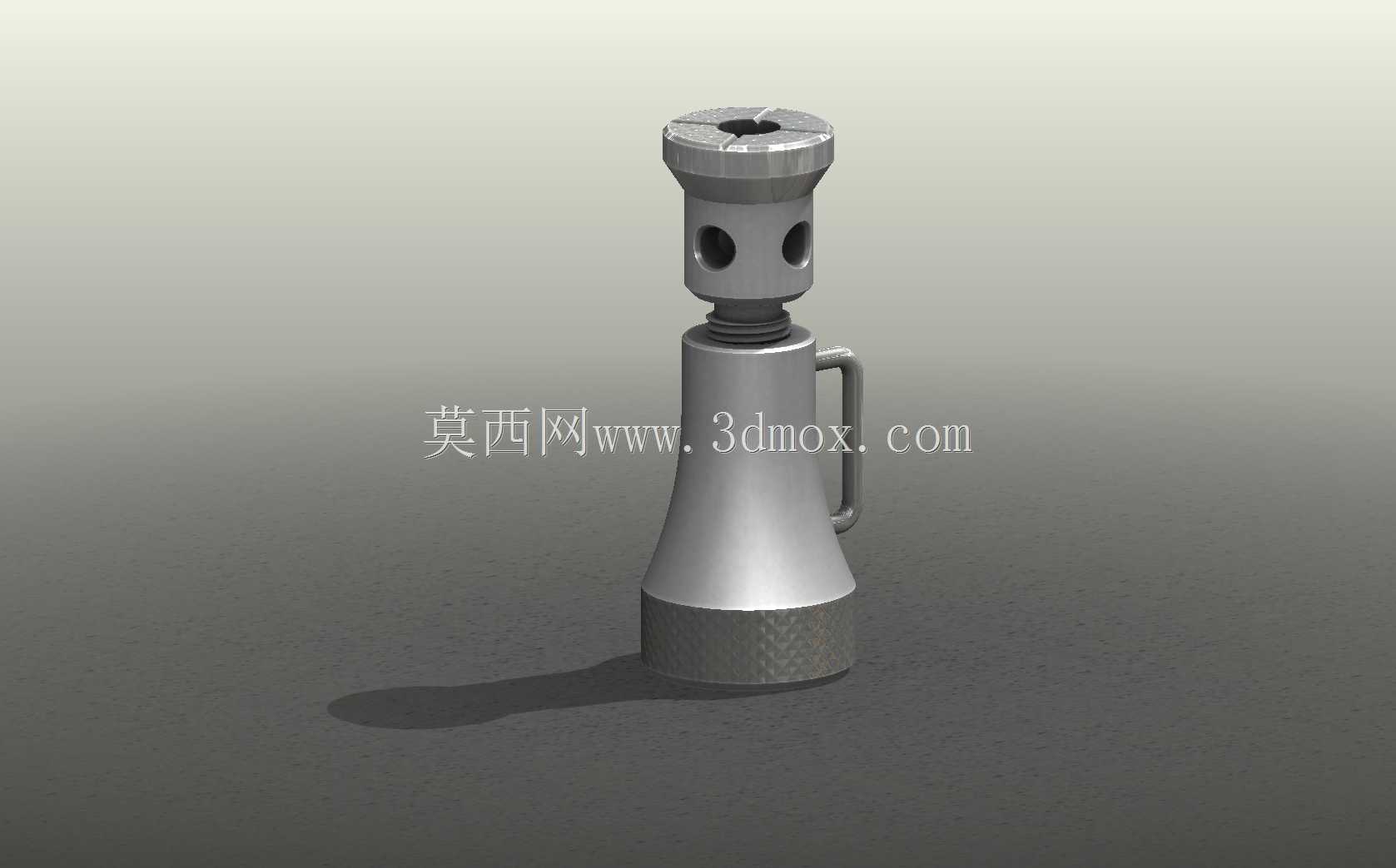

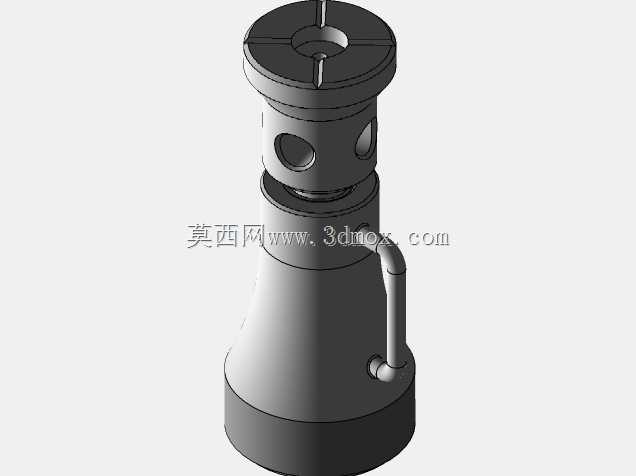

　　不会因为负载作用出现自动回落的安全隐患。顶部的承托头设计了十字开槽与径向通孔，十字槽可以适配不同形状的被支撑件底部凸起，避免顶升过程中出现打滑偏移，径向通孔则是为了插入加力杆，当需要顶升的负载接近额定承重上限时，可借助加力杆延长力臂，降低手动操作的输入力需求。承托头下方的螺纹升降段做了限位台阶，升到最大行程时台阶会与主体套筒的上端面贴合，避免螺纹完全旋出引发的结构脱开、负载坠落风险。主体外壳采用上窄下宽的锥形结构设计，并非单纯的造型考量，下宽的底座可以增大与支撑面的接触面积，降低单位面积的压强，避免在较软的支撑面上出现下陷，同时锥形结构的重心更低，顶升过程中整体抗倾覆能力远优于直筒结构，侧面设置的一体式把手，既方便日常携带挪移，

　　也可在操作时作为辅助握持点，稳定整体姿态，底座外圈做了滚花纹理，增大与接触面的摩擦力，进一步降低侧滑风险。设计过程中首先确定的是额定顶升载荷与最大行程参数，基于实训场景的使用需求，额定载荷控制在1吨以内，最大行程设定为本体高度的三分之一，避免螺纹副的长径比过大引发的刚性不足问题。螺纹参数选型阶段，优先验算螺纹副的自锁条件，确保螺纹升角小于当量摩擦角，即便在无额外锁止的情况下也能可靠承载，同时验算螺纹牙的剪切强度与弯曲强度，保证在满负载工况下不会出现滑牙、断牙失效。主体结构的壁厚设计上，底座段壁厚大于上部套筒段，匹配不同位置的受力分布，底座承受整体压应力，上部套筒除压应力外还需承受螺纹传动带来的径向分力，

　　壁厚取值经过简化的压杆稳定验算，避免满负载行程伸出最长时出现杆体弯曲。安装边界方面，这款微型机构的底座直径控制在80mm以内，收缩状态下整体高度不超过150mm，完全伸出后总高度不超过200mm，不需要额外的固定安装结构，直接放置在平整硬质支撑面上即可使用，作业时仅需要保证承托头与被顶升件的接触点对中，底座与支撑面完全贴合无悬空即可。日常使用中需要定期给螺纹副涂抹润滑脂，降低螺纹磨损，延长使用寿命，避免在有腐蚀性介质的环境中长期存放，防止螺纹锈蚀导致传动卡滞。不同于液压类顶升设备需要定期更换密封件、检查液压油位，这款纯机械结构的顶升机构仅需要做好螺纹副的润滑与防锈，即可长期保持可靠的工作状态，非常适合作为机械专业学生理解螺旋传动、力的放大原理、结构受力分析的实操案例，建模过程中所有配合面的公差都按照普通机加工的精度等级设定，不需要高精度加工设备即可完成实物制作，加工工序涵盖车削、钻孔、套丝等基础金工操作，完全匹配实训教学的加工能力范围。
