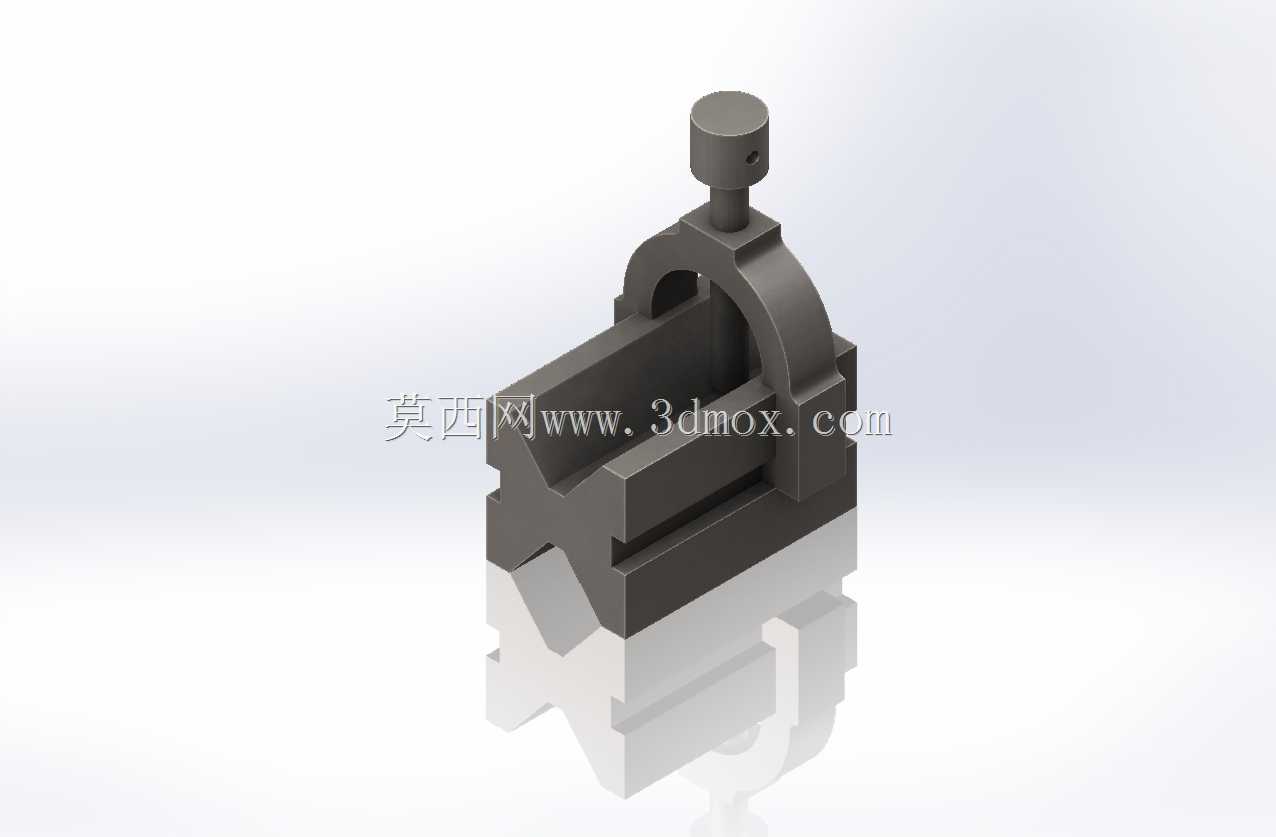

在常规轴类、套类回转体零件的铣削、钻削、磨削工序中,工件的定位精度直接决定最终加工尺寸的形位公差表现,这类V形夹紧结构正是针对回转体工件装夹痛点设计的专用定位元件,区别于普通平口钳的平面定位逻辑,V形槽的两个斜面可自动对中工件外圆,消除工件径向的定位间隙,无需反复找正即可保证工件轴线与机床进给方向的平行度,在小批量多品种的轴类零件加工场景中,能大幅缩短装夹辅助时间。

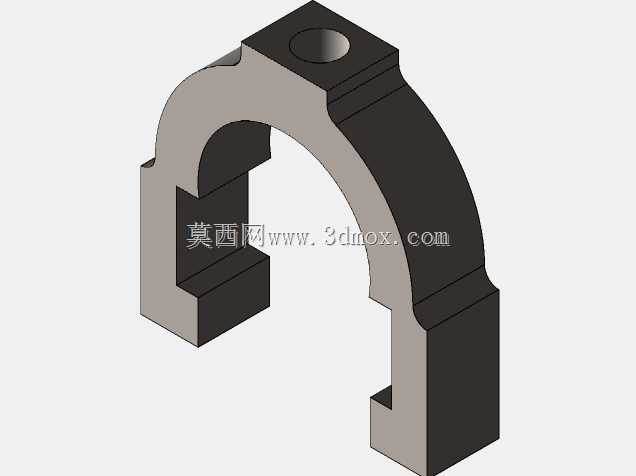

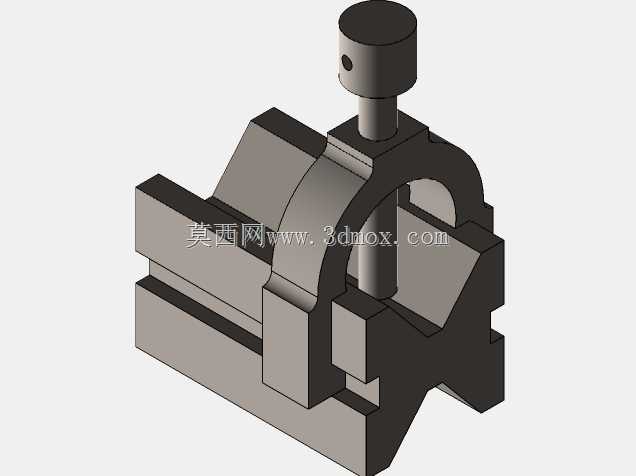

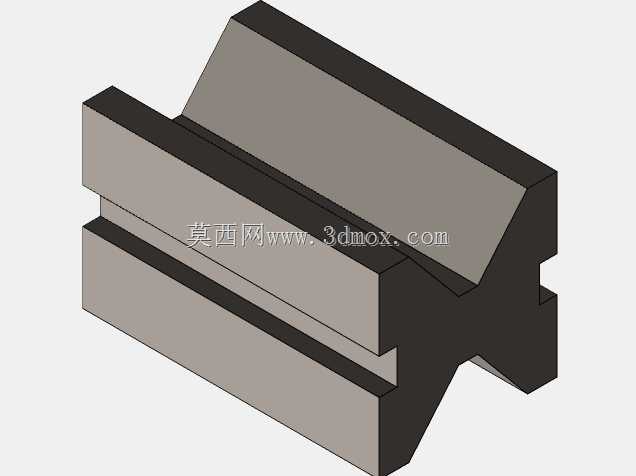

该结构整体采用分体式组合设计,底部基座为带定位止口的方块结构,可直接适配标准机床工作台的T型槽安装间距,基座上的V形槽夹角采用90度通用设计,可适配一定直径范围内的圆柱类工件,无需更换定位块即可覆盖常见的小直径轴件加工需求。上部的拱形夹紧架通过两侧的导向槽与基座配合,可沿垂直方向上下滑动,避免夹紧过程中出现偏载导致工件移位,夹紧架顶部设置的压紧螺杆采用细牙螺纹传动,压紧行程可控,旋动顶部的圆柱头即可实现对工件的均匀压紧,螺杆端部的光轴段可避免旋转时刮伤工件表面,同时保证压紧力沿工件径向垂直施加,不会产生轴向分力导致工件轴向窜动。
从安装边界来看,基座底部的安装面平面度要求控制在0.02mm以内,保证与工作台面的贴合度,避免装夹后出现整体倾斜;V形槽的两个斜面表面粗糙度需达到Ra1.6以下,减少与工件表面的接触变形,同时保证定位重复精度。夹紧架的拱形内孔与V形槽的对中度公差控制在0.01mm,保证夹紧力作用线通过工件轴线,避免工件受侧向力产生变形。在实际使用场景中,这类V形块常配合钻套使用完成轴类零件的径向孔加工,也可在磨床上用于轴类零件的外圆精磨定位,相比三爪卡盘的装夹方式,V形块的定位接触面更长,对于细长轴类工件的支撑刚性更好,可有效降低加工过程中的切削振动,提升加工表面质量。
设计过程中需要重点考虑夹紧力的传递路径,压紧螺杆的作用力通过拱形架直接传递到工件顶部,两侧的导向结构承受夹紧反力,避免基座出现过大的弯曲变形;V形槽的开口尺寸需要兼顾适配工件的直径范围,开口过大会导致小直径工件定位时接触点位置过低,夹紧稳定性下降,开口过小则无法适配大直径工件的装夹需求,90度夹角的V形槽在定位精度和适配范围上达到了较好的平衡,是机械加工工装中应用最广泛的V形块角度参数。同时基座两侧预留的装夹缺口可方便使用压板将整个V形块固定在机床工作台上,无需额外制作连接法兰,适配不同型号的铣床、钻床、磨床工作台安装要求。在工件装夹时,只需要将工件放置在V形槽上,自然贴合两个定位斜面即可完成径向定位,再旋紧顶部的压紧螺杆,即可实现工件的完全固定,整个装夹过程无需百分表反复找正,对于操作工人的技能要求更低,适合批量生产场景下的快速装夹作业。针对不同的加工工况,V形块的工作表面可根据需求进行淬火处理,提升表面硬度和耐磨性,延长工装的使用寿命,避免长期使用后V形槽出现磨损导致定位精度下降。
