谷仓老式带环锁扣结构三维建模

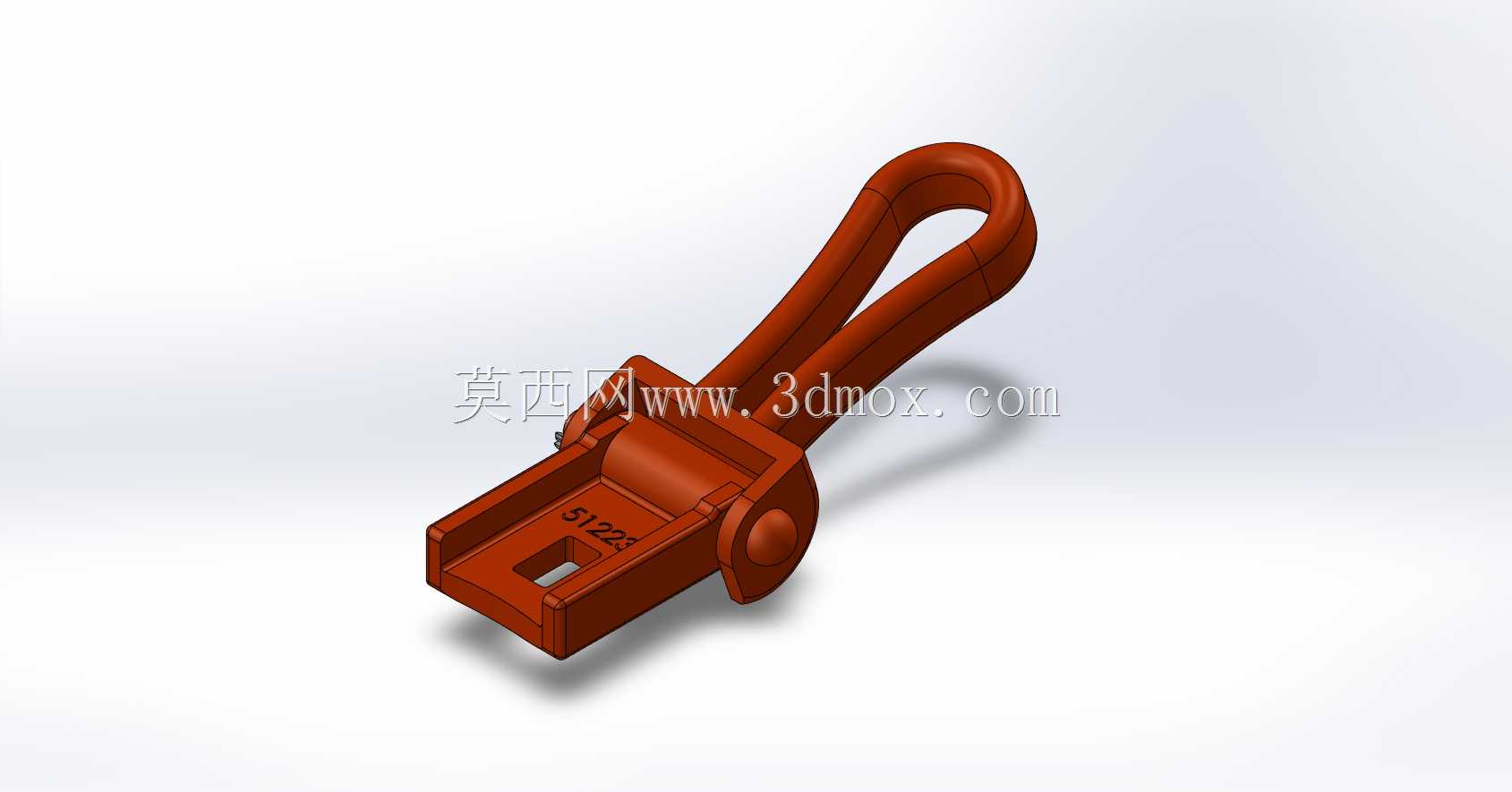

　　做这类老式谷仓锁扣的建模，最先要捋清楚的是它在实际农用场景里的安装逻辑——这类扣件大多用在谷仓仓门、木质粮囤围挡、老式畜栏栅门的对合位置，靠环扣的拉紧行程实现门扇的锁闭压紧，避免仓门被风刮开、或者畜禽撞开围挡，同时扣合后能给木质拼接的仓板提供持续的压紧力，减少木板干缩后出现的缝隙漏粮问题。建模的时候最先要卡准的是底座的安装边界，底座上的方形开孔是穿木螺钉或者旧铁钉的固定位，这个孔的位置不能太靠近底座边缘，不然木质仓板长期受拉力容易劈裂，实际测绘老件的时候能发现，老货的孔边距基本留了1.5倍以上的板厚余量，建模时要把这个安装冗余做出来，不能只照着外观画个方块掏个孔完事。

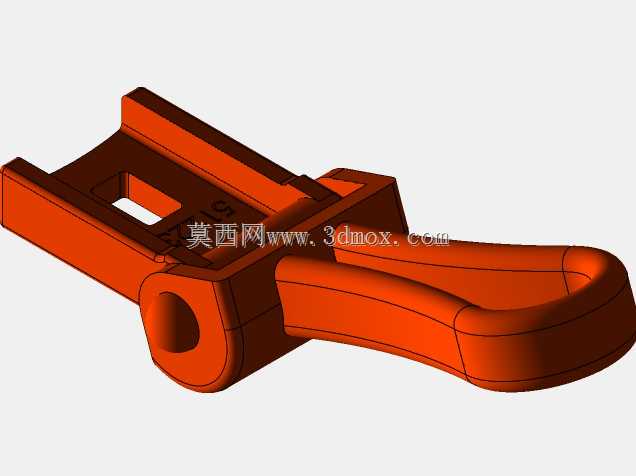

　　再看铰接部分的结构，环带和底座之间的销轴是整副扣件的受力核心，老式的这类扣件没有单独的卡簧槽，销轴是直接铆接在底座的两个支耳上，建模的时候要注意支耳的同轴度公差，两个支耳的销孔同轴度要控制在0.1mm以内，不然实际做样件的时候环带转起来会卡滞，甚至铆接后直接别死。环带本身的长圆形闭环结构，不是等截面的直条弯成的，靠近铰接端的位置做了局部加厚，因为扣合的时候这个位置受的弯曲应力最大，老工匠做锻打件的时候都会特意在这个位置多留料，建模的时候要把这个变截面的过渡做顺，不能做成等直径的弯杆，那样受力分析的时候应力集中点会和实际使用的断裂位置对不上。

　　扣合端的卡槽结构是整副锁扣的锁紧核心，卡槽的斜面角度要做的刚好，挂住对侧的挂钉后往下扳动环带，能靠斜面的自锁特性把越拉越紧，不会因为仓板震动自己脱开，建模的时候这个斜面的倾角不能太大，太大会导致锁紧行程不够，压不紧仓板；倾角太小又会导致扣合的时候太费劲，甚至扳到底了还卡不住挂钉。实际老件的这个斜面角度基本在12度到15度之间，刚好卡在钢材摩擦自锁的临界角度附近，既保证锁紧后不会自行松脱，扣合的时候也不需要太大的操作力。

　　尺寸方面，这类农用扣件的总长度基本控制在120mm上下，环带拉起后的最大张开高度要留够40mm以上，方便挂住对侧的挂钉，底座的宽度控制在25mm左右，和常见的1寸半厚的仓板适配，安装的时候两个螺钉孔的中心距要留到30mm，避开仓板的拼接缝。建模的时候还要注意表面的细节，老锻件的圆角都不是统一的R角，经常受摩擦的位置圆角会更圆滑，比如环带的手握位置、卡槽的入口位置，这些细节不是为了好看，是实际使用中几十年磨损出来的，做逆向建模的时候要把这些使用痕迹对应的结构特征做出来，不能全件倒统一的圆角，那样做出来的模型就像没经过实际使用验证的新品，不符合这类老五金件的实际状态。

　　从功能特性来说，这类扣件没有复杂的弹性零件，全靠结构本身的刚性和斜面自锁实现锁紧，在谷仓这种多粉尘、温差大、没人经常维护的场景里，比带弹簧的锁具可靠性高太多，不会因为弹簧锈蚀失效就打不开或者锁不住。建模的时候要把各个活动件的配合间隙留对，销轴和销孔之间留0.2mm的间隙，环带和底座支耳之间留0.3mm的侧隙，避免因为木材吸水膨胀、或者金属件锈蚀后出现活动卡滞，这个间隙量是从实际老件的磨损量倒推出来的，留小了实际用的时候容易锈死，留大了又会导致扣合后晃量太大，压不紧仓板。

　　另外要注意的是，扣体上的标识字符是锻打的时候直接压上去的，不是后期蚀刻的，建模的时候字符要做轻微的下沉，边缘要有锻压导致的轻微金属隆起，不能做成平整的印刷字，那个不符合这类老锻件的加工工艺。整个模型的结构拆分要符合实际加工逻辑，底座是锻压后冲孔、铣卡槽，环带是锻条弯型后和铰接套焊接，销轴是标准件铆接，不能把几个零件做成一个整体，那样后续做工程图或者出加工样件的时候就没法拆分出零件图，失去了三维建模的工程意义。在做装配约束的时候，要把环带的转动角度限位做对，最大张开角度不能超过90度，因为实际使用中环带扳到垂直位置就已经足够挂挂钉了，扳太大会导致铰接位置过了死点，扣合的时候要费更大的力往回扳，不符合实际操作的手感。
