撬装机快换适配连接结构设计

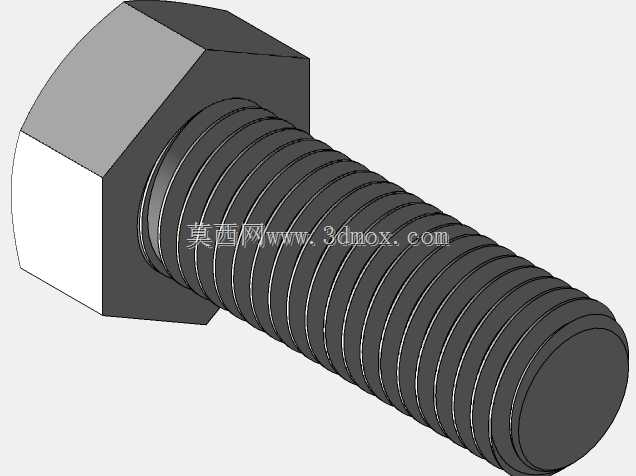

　　在小型滑移装载机的户外作业场景里，属具更换效率一直是影响施工节奏的核心痛点，尤其是市政维护、小型土石方作业、厂区物料转运这类需要频繁切换属具的工况，传统螺栓紧固的属具连接方式，每次更换都需要两名操作人员配合拆装紧固件，耗时往往在四十分钟以上，遇到雨雪天气螺纹锈蚀的情况，甚至需要借助切割工具才能完成拆卸，严重拖慢作业进度。这套快换适配结构，正是针对1835B系列撬装机的安装接口做的定制化适配，核心目标是让操作人员无需借助额外工具，单人即可在三分钟内完成铲斗、货叉、清扫器、破碎锤等不同属具的切换，大幅压缩非作业等待时间。

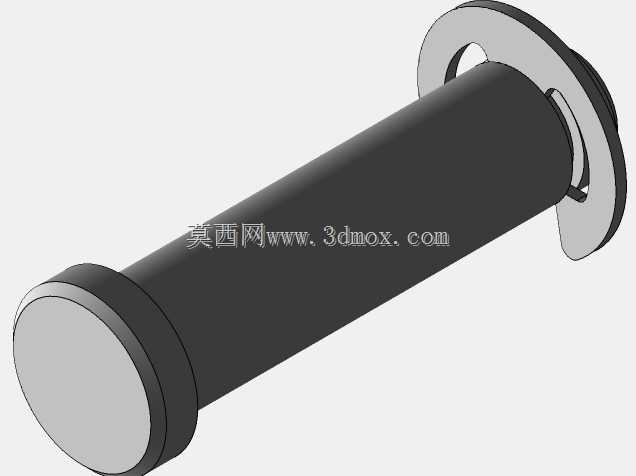

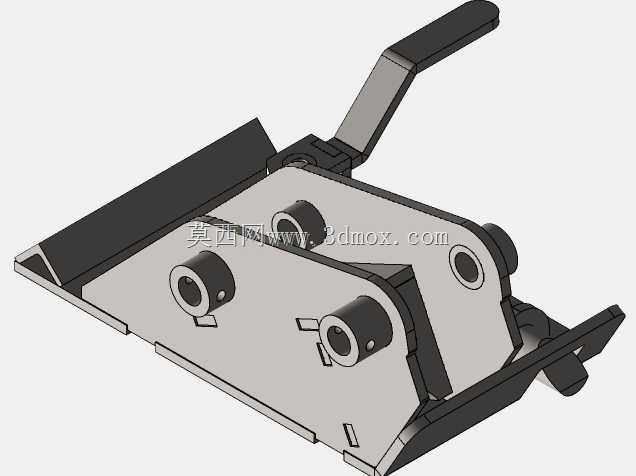

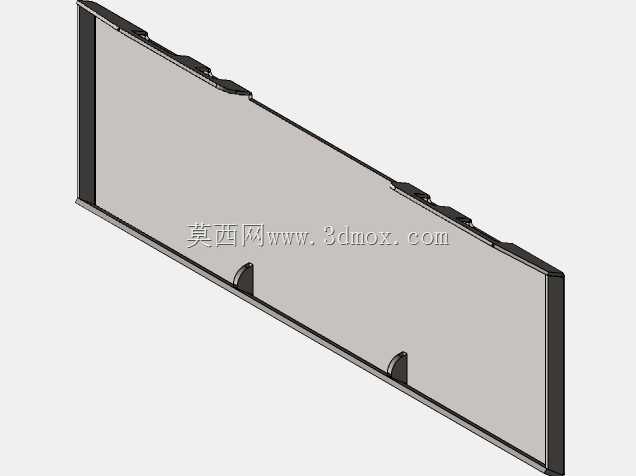

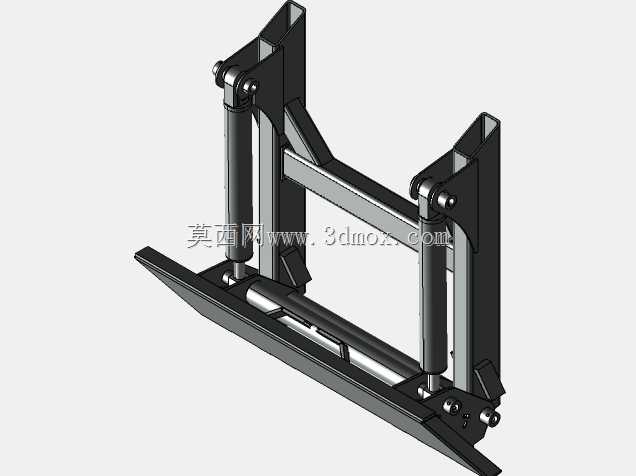

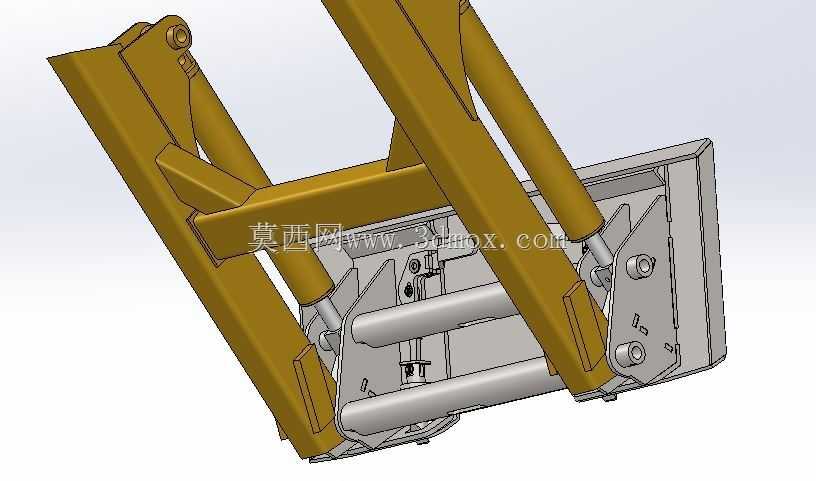

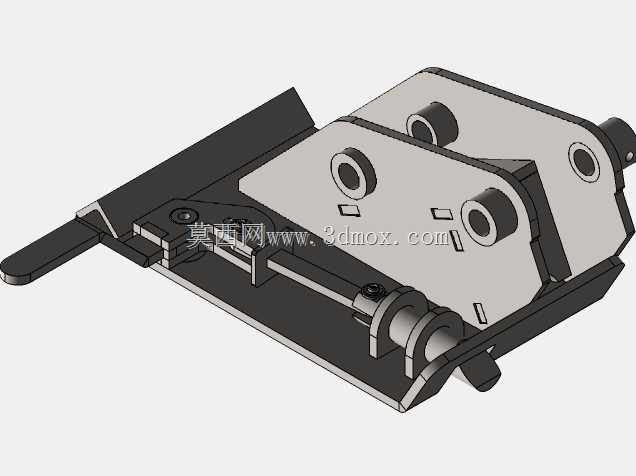

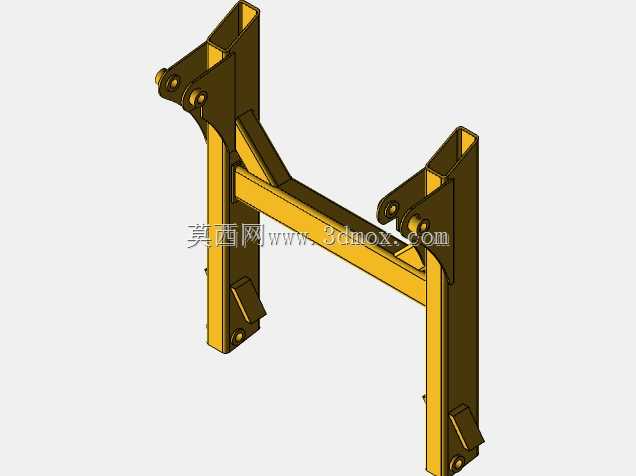

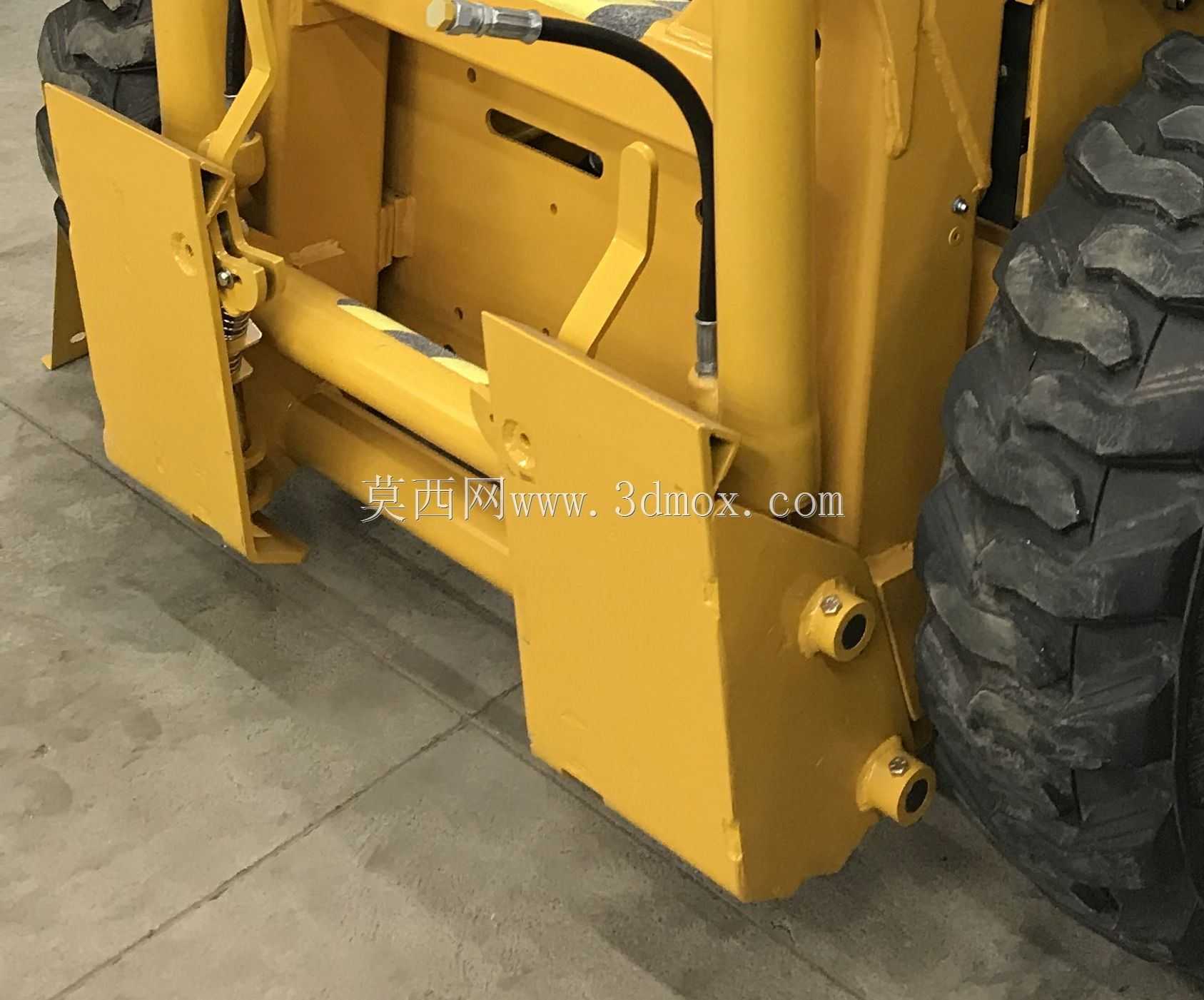

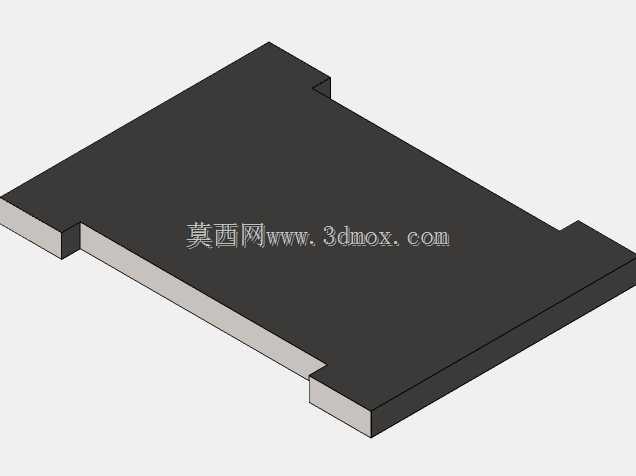

　　从结构功能逻辑来看，这套快换装置采用双锁止点的滑动式锁止设计，主体安装基板直接对接装载机动臂前端的原有连接位，不需要对动臂结构做任何焊接、打孔改造，完全保留原设备的结构强度。装置上的两组滑动锁销，通过中部的联动摆臂实现同步动作，操作人员只需要扳动外侧的操作手柄，就能带动锁销完成伸出锁止、回缩解锁的动作，锁止状态下锁销会完全嵌入属具背部的连接销孔内，配合基板上的定位卡槽，能同时承受作业过程中的垂直载荷、水平冲击载荷以及侧向扭转力，不会出现属具松脱、晃动的问题。考虑到户外作业的恶劣工况，所有滑动配合面都预留了0.3mm的润滑脂存储间隙，日常维护只需要每周通过预留的注油嘴加注一次锂基脂，就能避免泥沙进入配合面造成的卡滞问题。

　　设计过程中首先做了安装边界的匹配校核，整套装置的总厚度控制在120mm以内，安装后不会过度增加动臂前端的悬伸长度，避免影响装载机的额定载荷重心，不会因为加装快换装置导致设备倾翻载荷下降过多。基板上的连接孔位完全复刻原设备的属具安装尺寸，孔位同轴度公差控制在0.1mm以内，安装时只需要将动臂端的连接轴对准孔位插入，穿入原有固定销就能完成快换装置本身的固定，整个安装过程不需要做任何尺寸调整。锁销的行程设计为65mm，完全伸出后能穿透属具连接耳板的全厚度，锁销头部做了15度的导向倒角，就算属具对接时存在少量位置偏差，也能顺利滑入销孔完成锁止，降低操作人员的对位难度。

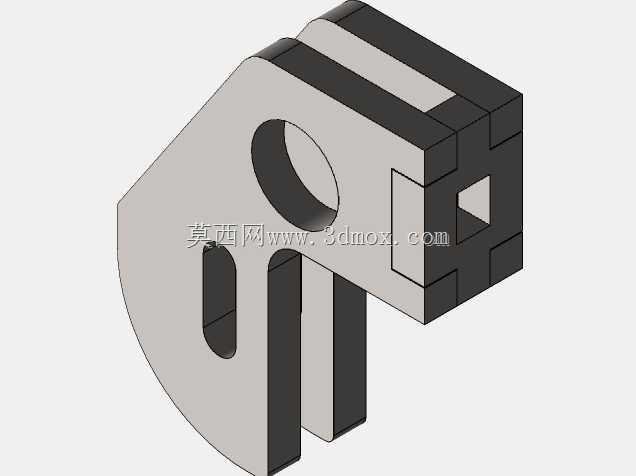

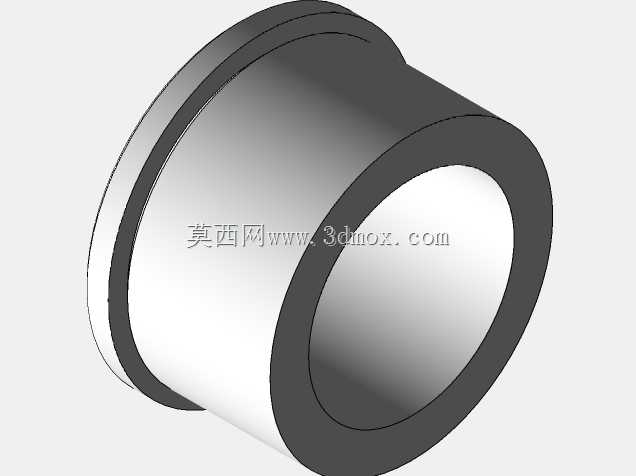

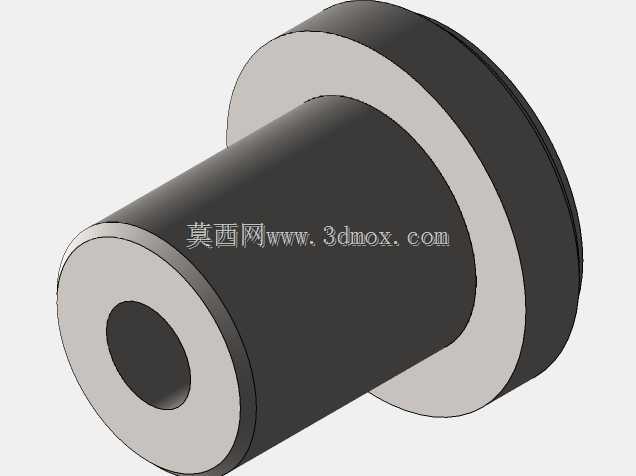

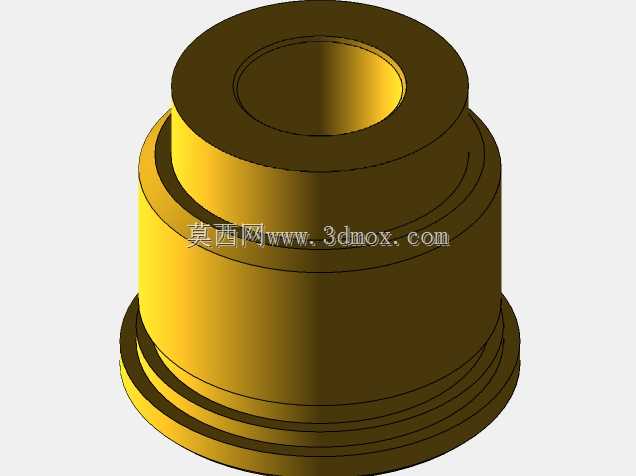

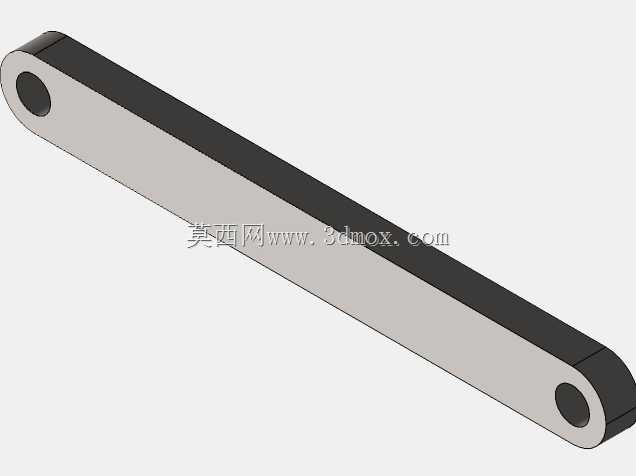

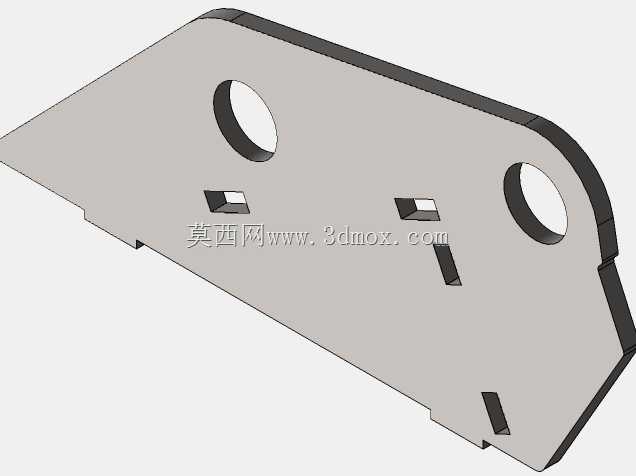

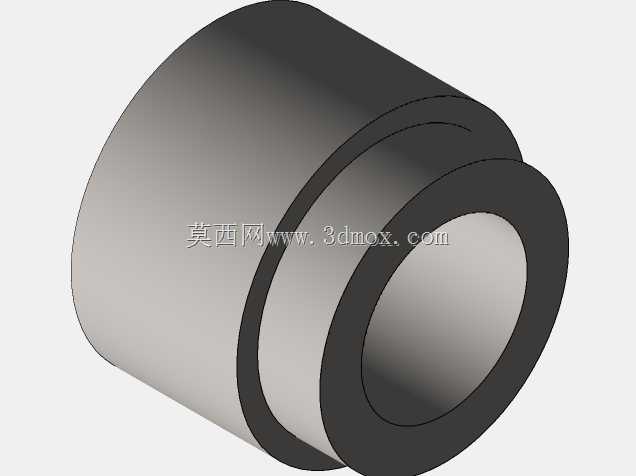

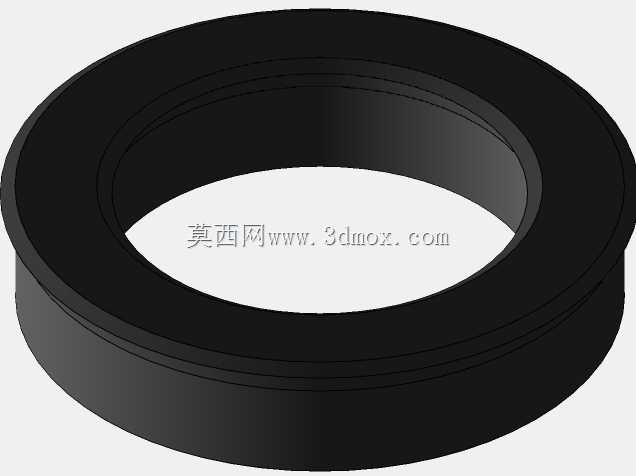

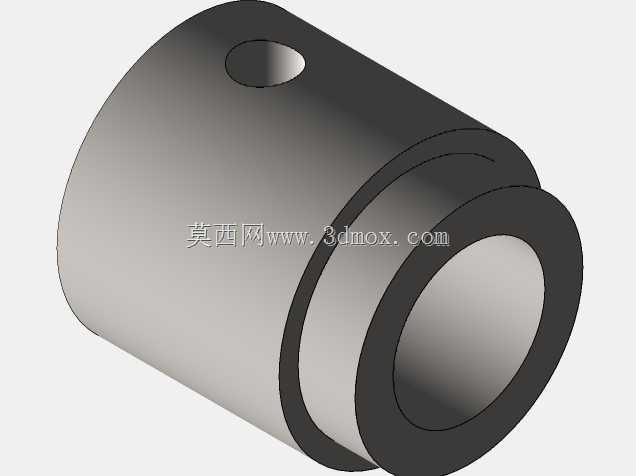

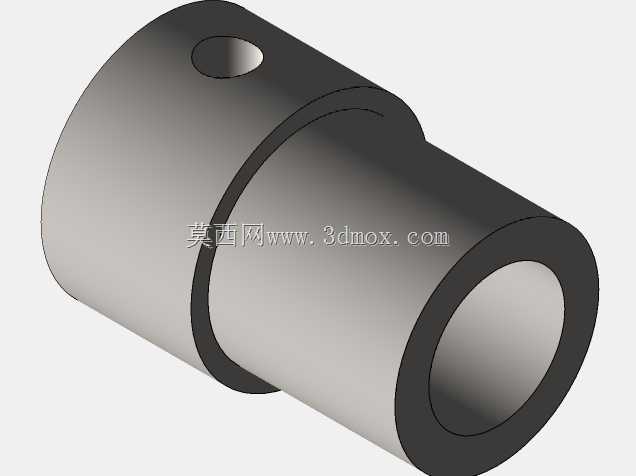

　　从实际作业的受力角度出发，结构设计时做了针对性的强度强化，基板与动臂连接的位置做了折弯翻边处理，相比同厚度的平板结构，抗弯曲强度提升40%以上，两侧的锁销安装座采用加厚钢板焊接成型，焊后做了去应力处理，避免长期受冲击出现焊缝开裂的问题。滑动锁销采用40Cr材质调质处理，表面硬度达到HRC28-32，既保证足够的芯部韧性承受冲击载荷，又有足够的表面耐磨性延长使用寿命。联动摆臂的铰接点都加装了自润滑衬套，就算长期不做润滑维护，也不会出现铰接点锈蚀卡滞的问题，操作手柄的位置设置在驾驶员站在地面就能轻松触及的高度，不需要爬到设备上就能完成解锁、锁止的操作，进一步提升操作便捷性。

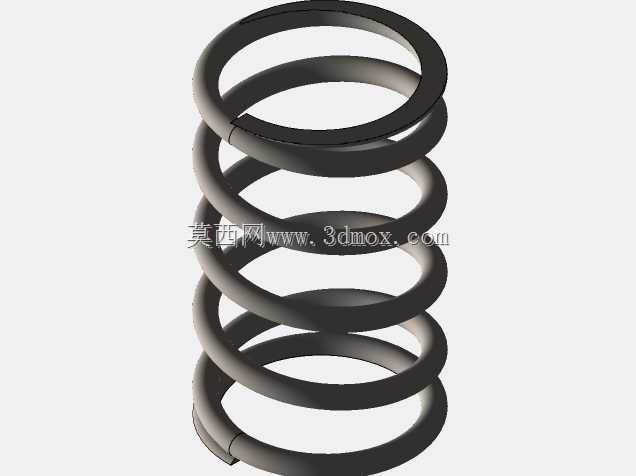

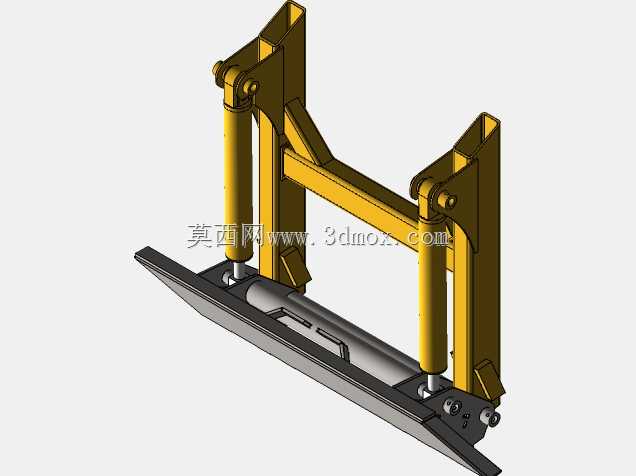

　　在实际应用中，这套快换结构除了适配标准铲斗之外，只要属具背部的连接接口尺寸符合通用滑移装载机属具安装标准，都能直接适配，不需要针对单个属具做额外改造。比如在厂区转运散料时安装铲斗，转运托盘货物时切换到货叉，清理路面时切换到清扫器，破碎混凝土路面时切换到破碎锤，整个切换过程不需要拆装任何螺栓，只需要操作手柄完成解锁、对位、锁止三个步骤就能完成。锁止机构还设计了安全锁止插销，当锁销完全伸出处于锁止状态时，安全插销会在弹簧作用下自动卡入操作手柄的定位槽内，避免作业过程中因为误碰手柄导致锁销回缩引发属具脱落的安全事故，操作人员每次更换完属具之后，只需要确认安全插销完全卡入到位，就能开始正常作业，从结构层面规避安全风险。

　　考虑到作业过程中泥沙、碎石容易进入滑动机构的间隙，设计时在滑动锁销的外侧加装了橡胶防尘套，能阻挡90%以上的泥沙进入配合面，减少日常维护的工作量。整套装置的重量控制在85kg以内，相对于1835B撬装机超过800kg的额定作业载荷来说，加装快换装置带来的载荷损失占比不到11%，完全在设备的允许载荷范围内，不会影响设备的正常作业性能。在结构建模过程中，所有配合件都做了干涉检查，确保整个锁止、解锁的动作行程内，没有零部件之间的运动干涉，铰接点的转动范围都预留了足够的安全间隙，就算焊接加工过程中存在少量的尺寸误差，也不会出现动作卡滞的问题。
