拖车用侧装式手摇支撑顶升结构

　　做拖挂类设备驻车支撑设计的工程师，大多接触过这类侧装式顶升结构，它和常见的立式车载千斤顶不同，核心是解决拖挂类运载单元在脱离牵引车后的驻停稳固定位问题，日常作业场景覆盖轻型货运拖挂、旅居挂车、小型工程拖斗、农用转运拖厢等场景，尤其是非铺装地面的临时停靠，没有这类支撑结构，拖挂单元前端的牵引连接部位直接落地，不仅会磕碰连接构件，地面不平整时还容易出现侧倾滑移，存在不小的安全隐患。

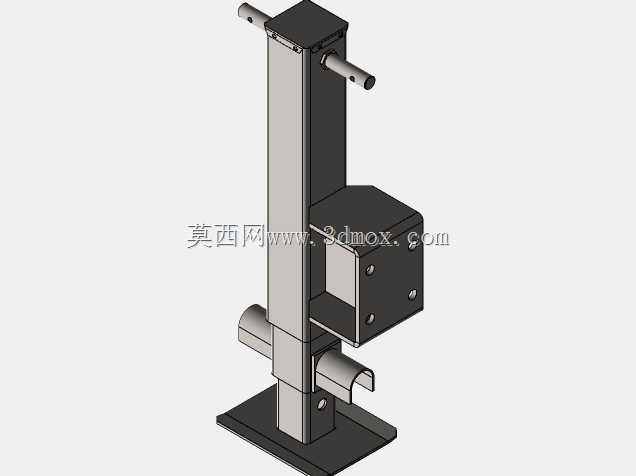

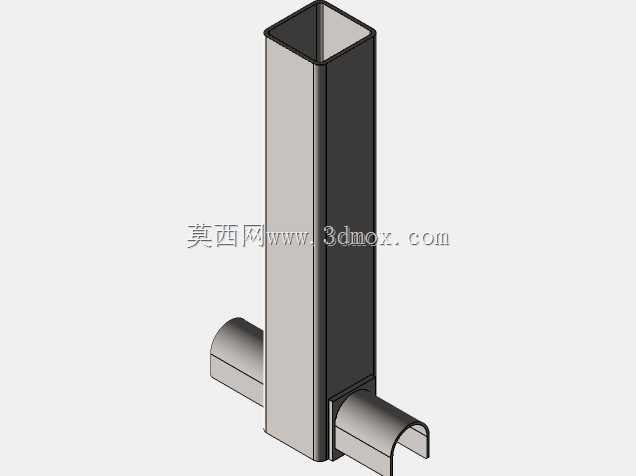

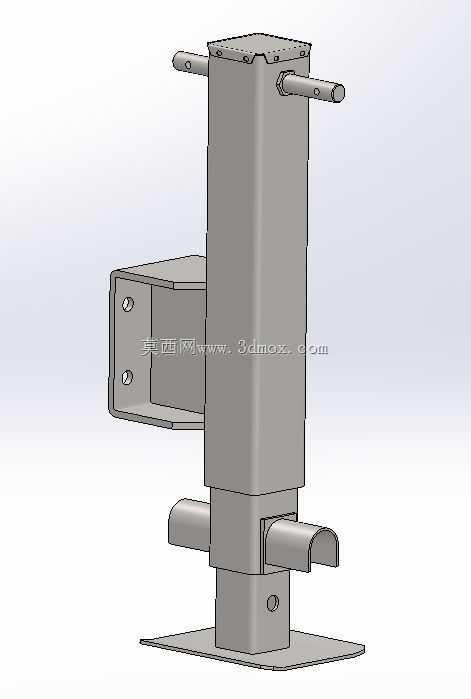

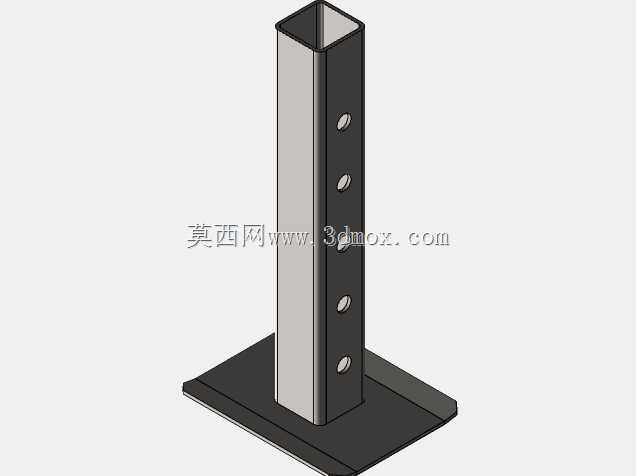

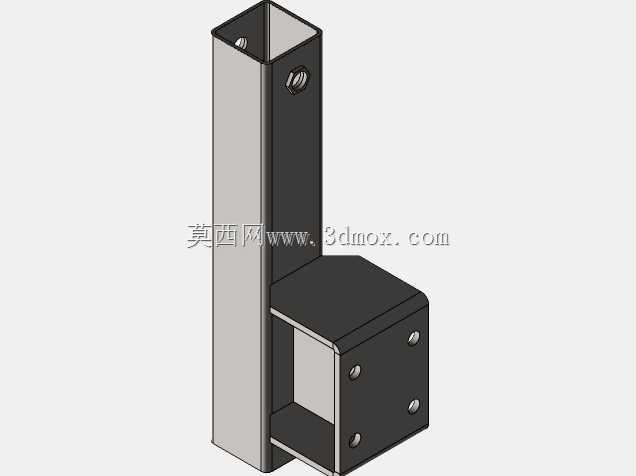

　　从结构功能逻辑来看，这套顶升结构采用方管嵌套的伸缩主体，外层方管作为固定承载段，侧面预留的安装法兰板带两个对称安装孔，是整套结构和拖车车架连接的核心界面，安装时直接贴合车架纵梁侧面，通过螺栓穿装固定，不需要在车架上做复杂的焊接改造，适配市面上多数矩形管车架的轻型拖挂，安装边界上，固定段的法兰板贴合面到方管主体外侧的距离控制在合理范围，不会超出拖挂车侧的通行限界，避免行驶过程中剐蹭路侧障碍物。内层方管作为升降活动段，底部焊接整块平置支撑底板，接触地面时能分散单位面积压力，哪怕是偏松软的泥土地面，也不会因为应力集中出现支腿下陷的问题，支撑底板和内管的连接位置做了围焊加强，承受偏载时不会出现焊缝开裂的失效问题。

　　升降操作的结构设计偏向实用化，固定段上部穿装的横向摇杆是手动驱动的受力端，通过内部的齿轮齿条传动副带动内管升降，不需要额外配套动力源，单人站在拖车侧面就能操作，摇杆的伸出长度经过力臂优化，额定顶升行程内操作力控制在普通人可轻松施加的范围，哪怕是满载状态下的拖挂，也不需要借助加力杆就能完成升降动作。固定段下部两侧伸出的横向锁销结构，是升降到位后的承载保险，当内管调整到合适支撑高度后，将锁销穿入内外管对应的对齐销孔，就能把升降段的载荷直接通过锁销传递到外管主体，避免长期承载下传动副受力出现磨损溜降，双重承载的设计逻辑也符合驻车支撑的安全冗余要求，哪怕传动结构出现意外失效，锁销也能牢牢卡住支撑高度，不会出现拖挂突然下坠的风险。

　　设计过程中需要重点考量几个工程边界：首先是侧向受力的冗余，拖车驻车时难免会有人员上下、货物装卸带来的侧向冲击力，嵌套方管的配合间隙不能过大，否则支撑状态下会出现明显的晃量，间隙过小又会在泥沙进入后出现卡滞，所以配合公差选在中等间隙配合区间，外层方管下端做了收口导角，既能阻挡大颗粒泥沙进入管腔，也能在内管回缩时起到导向作用。其次是行程匹配，这类轻型拖挂的常用驻车高度差一般在300毫米左右，所以内管的有效升降行程覆盖这个区间，同时预留上下极限位置的硬限位，避免操作时内管完全脱出或者顶死外管上端。另外，上部的端盖采用冲压封板结构，既能封闭管腔上端避免雨水灌入造成内部锈蚀，也能作为传动结构的上部定位基准，减少额外的定位零件数量，控制整体制造成本。

　　实际选型适配时，要注意安装法兰的孔位尺寸和自身车架纵梁的匹配度，如果车架纵梁的高度和法兰板的固定孔间距不匹配，可以通过转接板过渡安装，但要保证转接板和车架的连接强度足够，支撑状态下的所有载荷最终都会传递到这个连接界面。另外，这类结构不适合作为行驶过程中的承重部件，行驶状态下必须将内管完全回缩到最高位置，通过下部的锁销穿入回缩对应的销孔固定，避免行驶过程中支腿意外下落触碰路面，引发行驶事故。日常维护层面，管腔内部的传动齿条和锁销位置需要定期涂抹润滑脂，减少磨损的同时避免锈蚀卡滞，尤其是在沿海高盐雾或者多泥沙的作业环境下，更要缩短维护周期，保证升降操作顺畅，锁销插拔无卡滞。

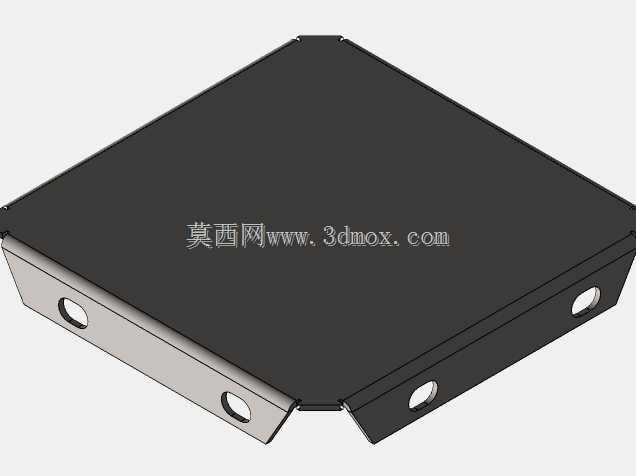

　　从建模逻辑来看，这套结构的所有零件都采用常规的型材和钣金件加工，没有复杂的曲面或者异形结构，方管主体直接采用标准规格的矩形冷弯空心型钢切割下料，安装法兰、支撑底板、锁销套这些零件都是板材切割后焊接成型，摇杆、锁销采用标准圆钢加工，加工工艺门槛低，普通的机加工和焊接车间就能完成生产，不需要开模或者专用加工设备，不管是小批量定制还是批量配套都有不错的成本优势。建模时要注意焊接位置的焊缝表达，不需要过度追求焊缝的精细化外观，但要把承载位置的焊接连接关系表达清楚，避免后续生产时出现漏焊的问题，同时运动副的配合要符合实际装配关系，升降行程的极限位置要和实际零件的硬限位对齐，做运动仿真时能直观验证操作过程中是否存在干涉问题，比如摇杆转动时会不会和车架上的其他构件发生磕碰，锁销插拔时有没有结构阻碍，这些细节在建模阶段验证到位，后续实际生产安装就能减少很多不必要的整改工作。
