拖车用A型机架牵引耦合连接装置

　　在拖挂式设备转运、轻型挂车牵引作业场景中，机架耦合器是承担主车与拖挂单元力传递、连接可靠性的核心受力部件，本次建模的A型机架耦合器，适配2-5/16英寸规格牵引球，是轻型拖挂作业场景中应用极为广泛的连接结构。从实际使用场景来看，这类耦合器多安装在拖挂单元的A形机架前端，日常作业中需要承受拖挂行驶过程中的纵向牵引力、颠簸路况下的垂直冲击载荷，以及转向过程中的横向剪切力，因此结构设计上优先保障受力路径的连续性，避免应力集中带来的结构失效风险。

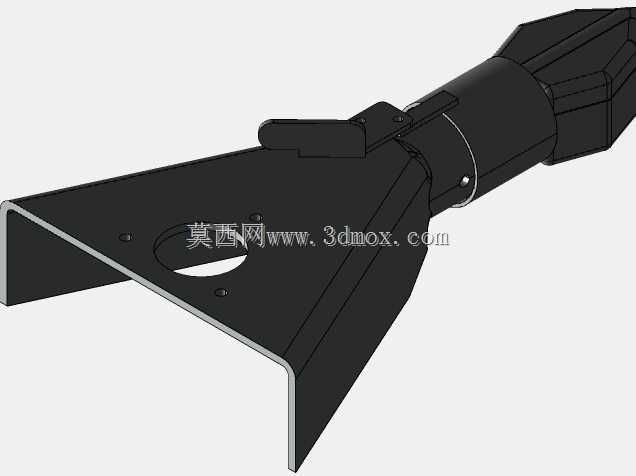

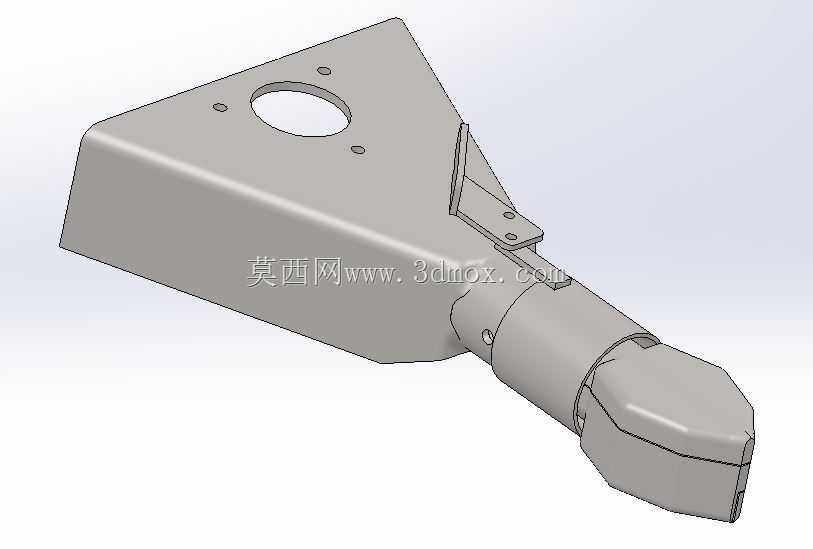

　　从结构设计思路来看，该耦合器整体采用一体化铸造成型的主体外壳，上部的三角形安装面完全匹配A型拖车机架的前端收口结构，安装面上预留的三个安装孔位，分别对应机架主梁的两个侧边连接点与顶部加强筋的固定点，安装时可通过螺栓直接与机架端面贴合锁紧，无需额外加工过渡连接支架，大幅降低现场安装的适配工作量。上部开设的大尺寸圆孔为牵引球避让孔，当耦合器与牵引球扣合后，该孔可完全容纳牵引球的上部球面，避免行驶过程中球头与耦合器壳体发生硬摩擦，同时也能预留足够的润滑脂存储空间，减少球头与锁止机构的磨损。

　　耦合器的下部为锁止腔体结构，内部集成了球头锁止卡扣、锁紧定位销与防脱保险结构，当牵引球推入腔体后，锁止卡扣会自动卡入牵引球的颈部环形槽，此时外侧的锁紧手柄会自动复位到锁止位置，插入保险销后即可避免行驶过程中因振动导致锁止机构松脱。腔体尾部的锥形收口结构，可在转向过程中为耦合器提供足够的摆动角度，适配主车与拖挂单元之间的相对转动需求，避免转向时结构发生干涉。从安装边界尺寸来看，该耦合器的三角形安装面底边宽度适配常规2英寸方管焊接的A型机架，安装面到耦合器最前端的长度控制在合理范围内，不会过度增加拖挂单元的前悬长度，减少转向时的内侧轮差影响；耦合器下部腔体的垂直高度，可保证与牵引球扣合后，拖挂机架保持水平状态，避免出现前高后低或前低后高的姿态，减少行驶过程中的行驶阻力与轮胎异常磨损。

　　在细节结构处理上，耦合器主体的所有棱边都做了圆角过渡处理，既可以消除铸造过程中的应力集中点，也能避免安装维护过程中尖锐棱边划伤操作人员。侧面延伸出的小尺寸安装支架，可用于固定安全链、刹车线束接口等附属部件，无需在耦合器主体上额外焊接支架，破坏主体的结构强度。锁止手柄的操作位置设置在耦合器侧面，操作人员站在主车与拖挂单元之间即可单手完成锁止与解锁操作，操作行程经过优化，不需要过大的操作力即可完成耦合动作，单人即可完成拖挂连接作业。

　　从实际使用的可靠性角度出发，该结构的壁厚设计经过受力校核，主体受力区域的壁厚满足额定牵引载荷下的强度要求，非受力区域适当减薄以控制整体重量，不会给拖挂单元增加过多的前部载荷。锁止机构的所有活动部件都预留了足够的间隙，即使在泥污、轻微锈蚀的工况下，也能保证锁止动作顺畅，不会出现卡滞无法解锁的问题。这类耦合器广泛应用于轻型货运拖车、露营拖挂房车、小型设备转运拖板等场景，可匹配多数家用皮卡、SUV配备的2-5/16英寸牵引球座，安装通用性强，结构成熟可靠，是拖挂连接系统中经过长期市场验证的经典结构形式。建模过程中完全还原了实际产品的安装孔位尺寸、腔体内部结构与锁止机构的装配关系，可直接用于拖车机架的设计选型、装配模拟与结构校核工作，帮助设计人员快速完成拖挂连接部分的结构匹配，减少重复建模的工作量，也可作为拖挂系统结构教学的演示模型，直观展示耦合器的工作原理与装配关系。
