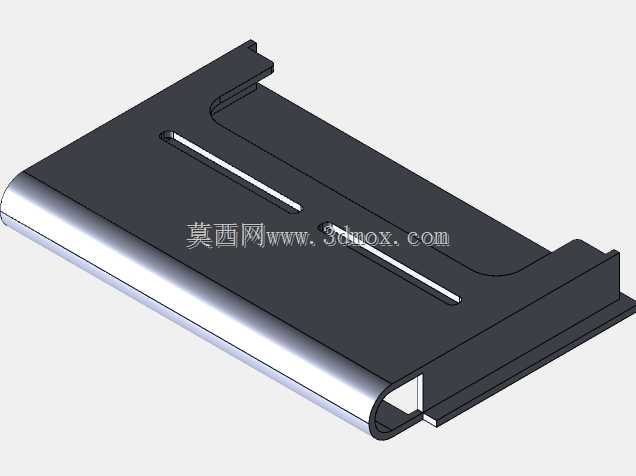

Top-o-matic卷烟机配套承托导料结构件

　　该结构件为手动卷烟设备的核心承托导料部件，主要适配Top-o-matic系列手动卷烟装填设备的工位作业需求，在实际卷烟操作流程中承担烟料承托、卷制导向、成品导出的多重作用，是手动卷烟设备中直接接触烟料与卷制纸管的关键接触构件。从实际应用场景来看，这类构件多用于小型手动卷烟设备的作业工位，用户在装填烟丝、推送卷制成品的过程中，该部件的平面度、边缘弧度直接决定卷制过程的顺畅度，若承托面存在翘曲、导槽对位偏差，极易出现烟丝撒漏、卷制烟支松紧不均、纸管卡滞的问题，因此在结构设计阶段需要优先匹配设备的推送行程与工位布局。

　　从结构设计思路来看，该构件采用一体化钣金弯折成型方案，主体承托面设置两条平行的长条形导向槽，槽体宽度与设备推送压头的导向凸筋尺寸完全匹配，推送过程中压头沿槽体滑动，可避免推送行程中出现偏摆，保证烟丝推送的同轴度，减少烟支卷制过程中的密度差。构件一端采用圆弧卷边设计，卷边的内径与设备出料口的卷制成型辊外径适配，卷制完成的烟支沿圆弧面顺滑导出，避免直角棱边刮蹭烟纸外层，减少烟支表面破损、褶皱的概率。构件两侧的凸起挡边高度经过反复校核，刚好限制烟丝在推送过程中的侧向散落，同时不会干涉纸管的套装与取出操作，挡边端部做斜切过渡处理，用户取放成品烟支时不会被锐边划伤。

　　从安装边界与尺寸适配来看，该构件的整体安装位完全匹配Top-o-matic系列设备的基座安装槽，底部的弯折卡扣结构可直接卡入基座的定位卡槽，无需额外紧固件即可完成快速装配，拆卸清理时可直接徒手取出，方便用户定期清理残留烟丝与烟胶。承托面的平面度公差控制在0.1mm以内，保证推送过程中压头与承托面的间隙均匀，不会出现局部间隙过大卡烟丝、间隙过小摩擦阻力过大的问题。两条导向槽的槽深为1.2mm，既可以为推送压头提供足够的导向限位，又不会因槽深过深积存烟丝碎屑，降低日常清理的维护难度。构件的圆弧卷边半径为8mm，与设备卷制成型辊的贴合间隙控制在0.3mm，卷制过程中烟纸在该位置过渡时不会出现折痕，保证卷制后烟支的圆度符合使用要求。

　　从实际使用的功能特性来看，该构件的表面采用哑光硬质氧化处理，摩擦系数低且耐磨，长期与烟丝、推送压头摩擦也不会出现明显划痕，避免表面粗糙度过高粘附烟丝。构件的材质选用常规冷轧钢板，厚度为1.5mm，兼顾结构强度与轻量化需求，日常使用中承受推送压头的往复压力不会出现变形，整体重量较轻不会增加设备的整体负载。两侧挡边的定位缺口与基座的定位凸台完全契合，安装后不会出现前后窜动，保证导向槽与推送压头的对位精度长期稳定，即使频繁拆卸清理，重新安装后也无需重新调整对位即可正常使用。在实际工况验证中，该结构可适配常规直径7.8mm、长度84mm的标准空烟管，推送行程覆盖从烟丝装填位到出料位的全行程，承托面的长度刚好满足整根烟支的卷制承托需求，不会出现烟支端部悬空导致的卷制松头问题。
