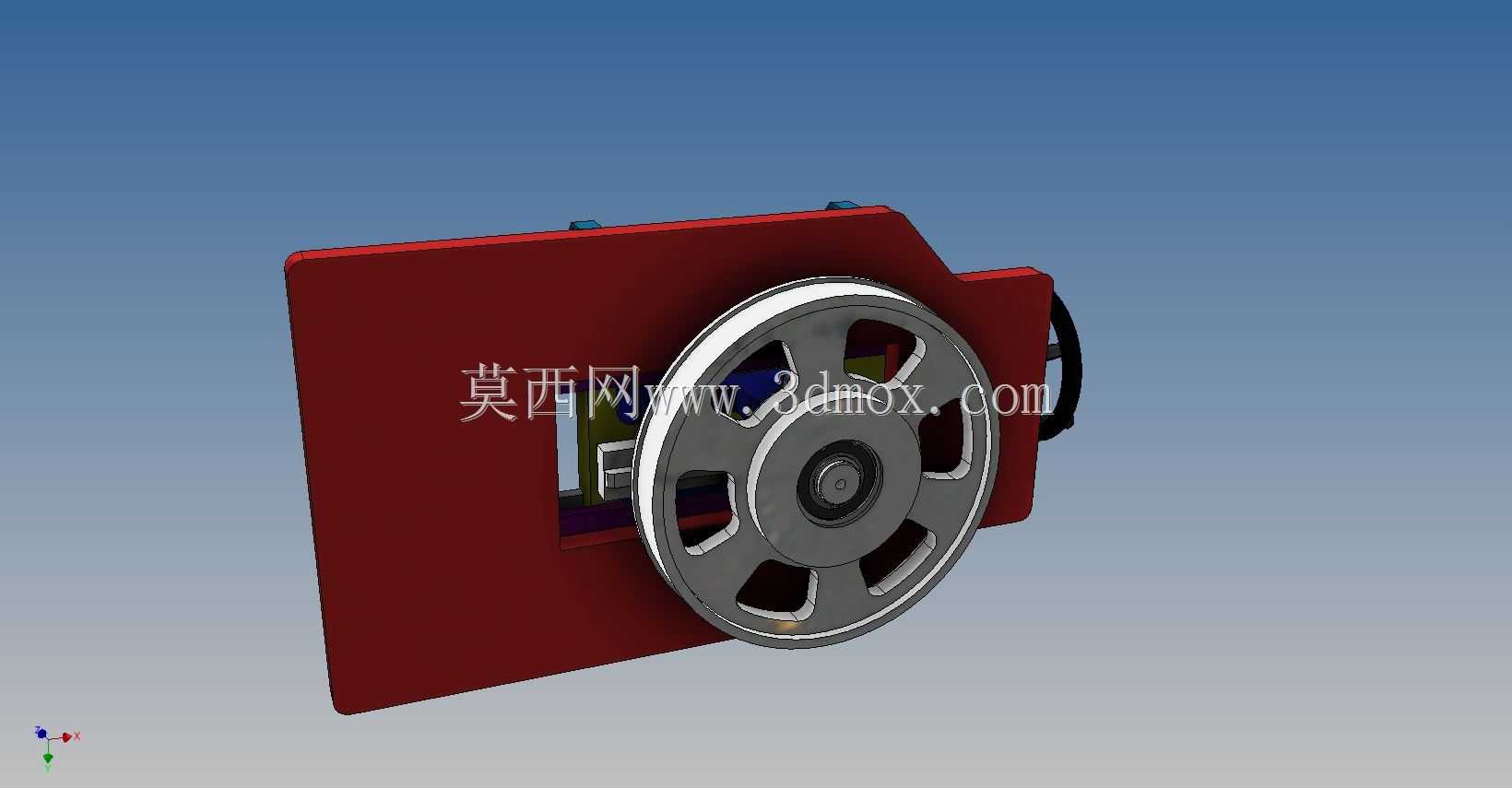

带滑轮结构的工业张力调节装置

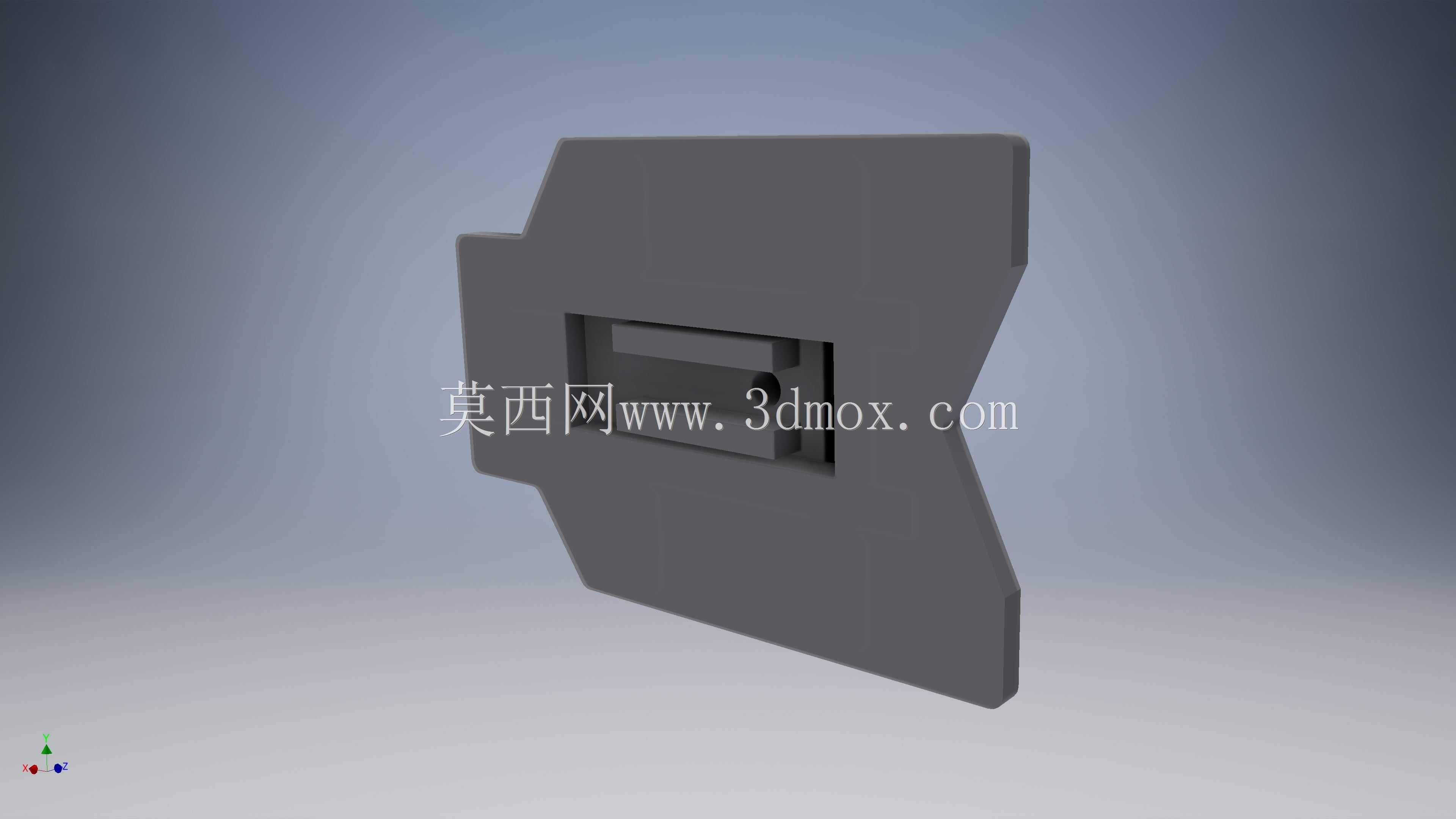

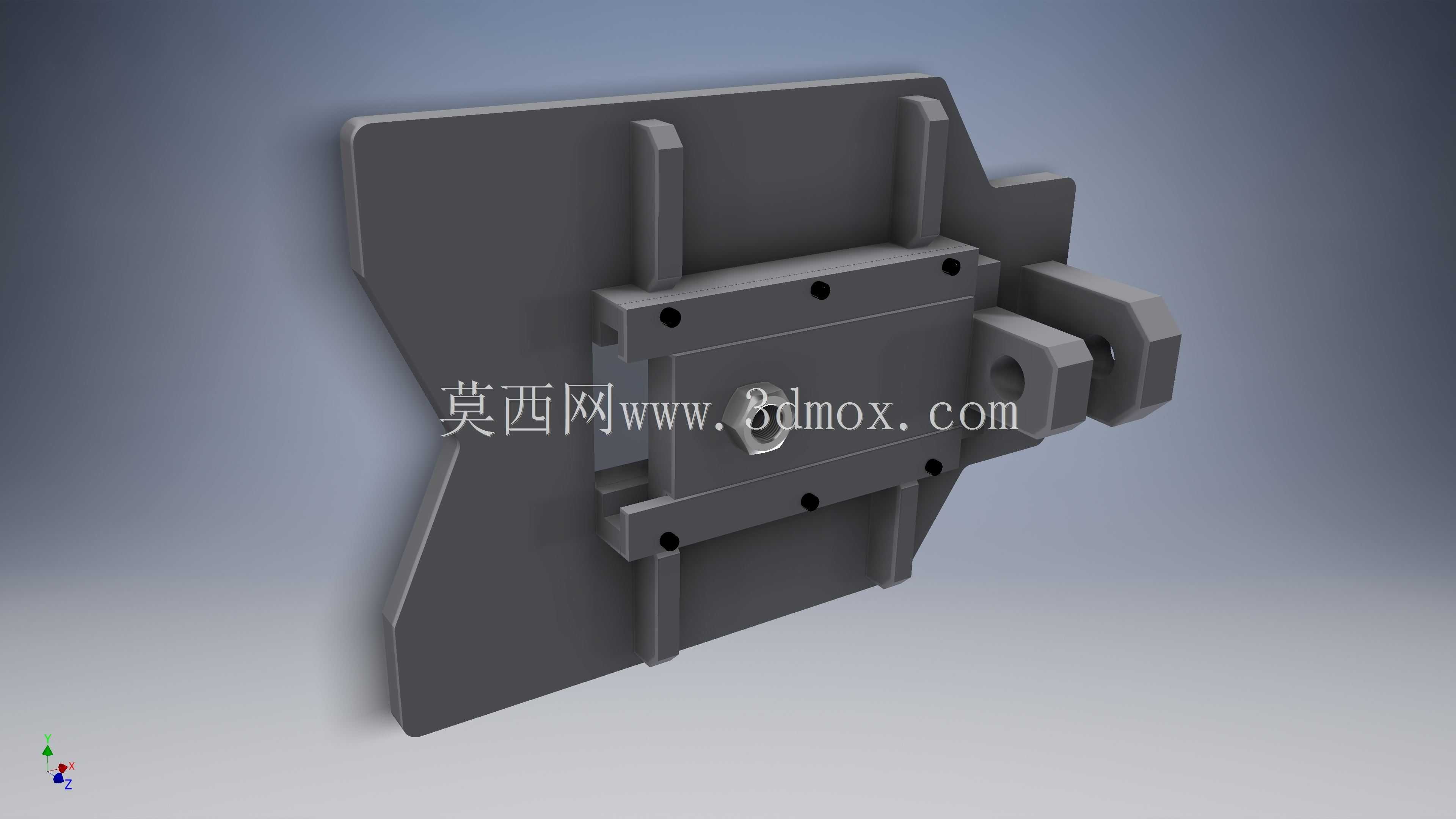

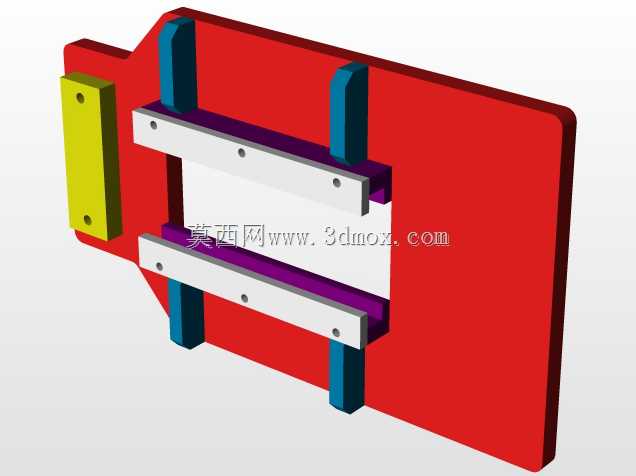

　　这套张力调节结构主要面向连续物料输送类产线的张紧需求设计，在带锯加工设备、皮带输送工位、窄幅带料牵引环节都能找到适配场景，核心作用是抵消带类传动件长期运行后的蠕变伸长，维持传动链路的张紧力稳定，避免出现打滑、跑偏、传动丢转等影响加工精度的问题。从结构布局来看，主体安装基板采用了带定位凸台的一体式板式设计，基板两侧伸出的定位挡边可以直接卡入设备机架的预设安装槽内，不需要额外设计复杂的定位工装，安装时只需要对准四个角的沉头安装孔拧入紧固件即可完成固定，安装面的平面度公差控制在0.1mm以内，能保证后续张紧调节过程中不会出现基板翘曲导致的滑轮偏斜问题。基板中部的核心安装位预留了多组等距排布的螺纹孔，这些孔位对应张紧座的不同调节行程，

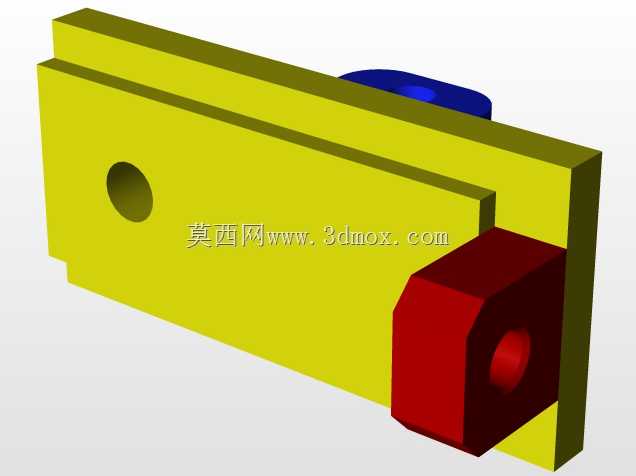

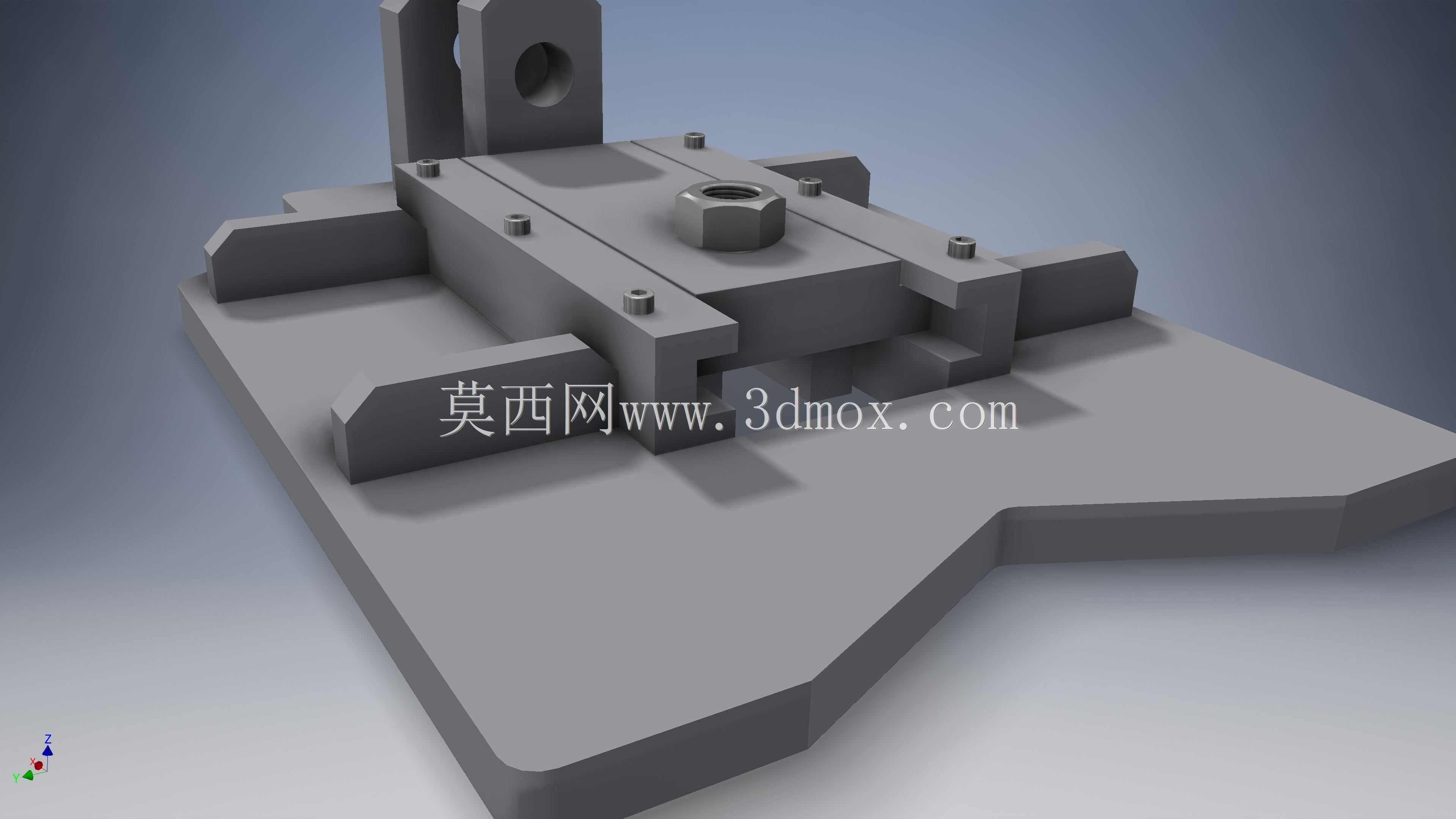

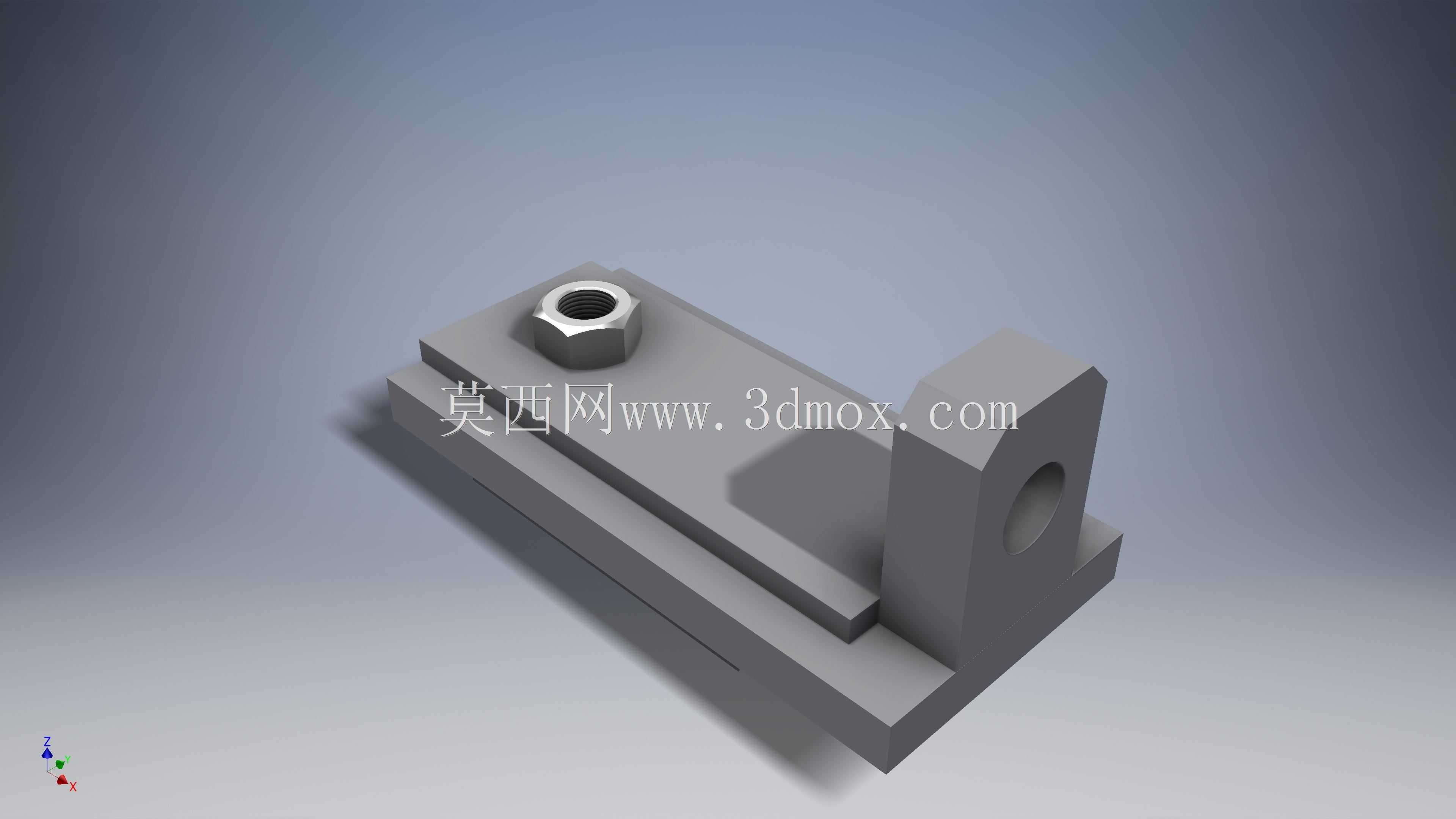

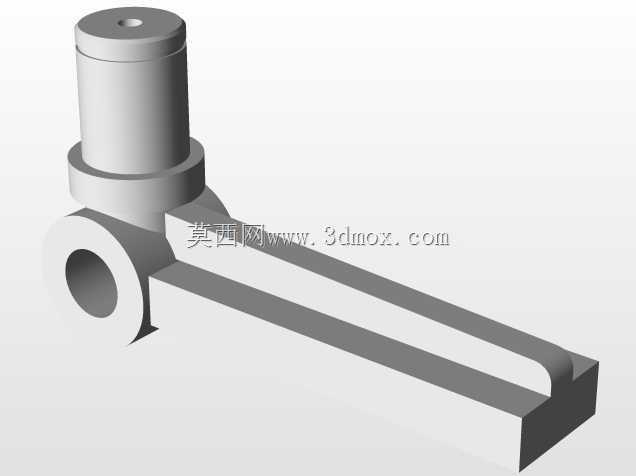

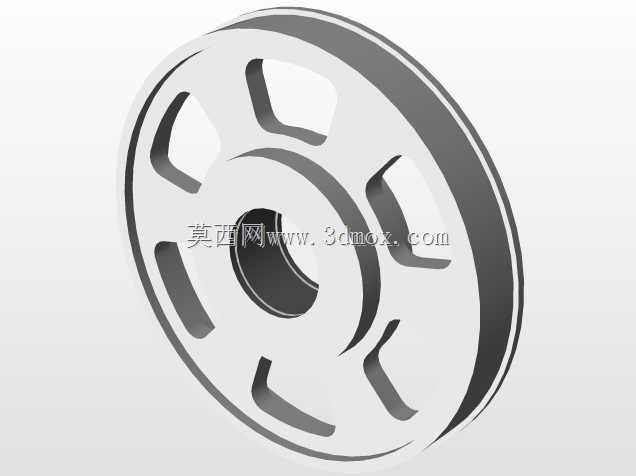

　　张紧座通过螺栓与基板连接，松开紧固件时可以沿着基板上的导向凸棱滑动调整位置，调整到位后锁紧螺栓即可完成张紧行程的固定，这种调节方式相比弹簧自动张紧结构承载能力更强，适合重载、冲击载荷较大的加工场景，不会因为瞬时载荷波动出现张紧力骤降的问题。前端伸出的铰接座是滑轮组件的安装位，滑轮通过销轴与铰接座连接，销轴与铰接座的配合采用间隙配合，公差带控制在H7/g6区间，既保证滑轮转动时无卡滞，又不会出现径向窜动导致的带料跑偏；滑轮的轮槽采用圆弧过渡设计，槽面粗糙度达到Ra1.6，能减少带料运行过程中的摩擦损耗，延长传动带的使用寿命，轮槽的宽度适配常规厚度的平皮带、锯带以及窄幅同步带，不需要额外更换滑轮就能适配多种规格的传动件。

　　设计过程中特意将整体结构的重心落在安装基板的中心区域，避免张紧调节时出现偏载力矩，所有棱角位置都做了R2-R3的倒角处理，既消除了加工应力集中的风险，也能避免安装调试过程中尖锐棱角划伤操作人员。安装边界方面，整体结构的横向安装尺寸适配多数中小型锯切设备、输送机架的安装空间，基板厚度根据承载需求做了加强设计，在最大张紧力工况下基板的最大变形量不超过0.05mm，完全满足高精度加工场景的刚度要求；铰接座的伸出长度经过反复校核，保证滑轮在整个调节行程范围内都不会与基板、机架其他部件产生运动干涉，滑轮的转动包络区域预留了足够的安全间隙，即使带料运行过程中出现小幅跳动也不会剐蹭周边结构。实际应用中，

　　这套结构可以直接替换老旧设备上的弹性张紧组件，对于张紧力要求恒定、维护频次低的加工场景适配性极强，不需要配套复杂的气动、液压张紧回路，纯机械结构的可靠性更高，在多粉尘、多切削液的车间环境下也能长期稳定运行，日常维护只需要定期给滑轮销轴加注润滑脂即可，维护成本远低于自动张紧机构。结构建模过程中所有配合面都做了公差标注，安装孔位采用参数化设计，可以根据不同设备的安装孔距快速调整孔位参数，不需要重新绘制整体结构，能大幅缩短同类张紧机构的设计改型周期。
