对夹式手柄蝶阀PN16DN125结构设计

　　在民用建筑给排水、暖通空调循环水、一般工业低压流体输送的管路上，这类PN16公称压力、DN125公称通径的对夹式手柄蝶阀是应用频次极高的通断控制部件，相比同通径的闸阀、截止阀，它的结构长度更短，整体重量更轻，安装时不需要在阀体两端额外设置较长的管道预留段，夹装在两片配对法兰之间即可完成固定，非常适合管廊空间紧凑、安装操作面狭窄的现场工况。从实际使用场景来看，这类蝶阀通常承担管路的截断功能，较少用于精准节流调节——因为蝶板在中间开度时，密封面受流体冲蚀的速率会明显加快，长期半开状态容易出现密封失效渗漏，日常运维中多保持全开或者全关的工位。

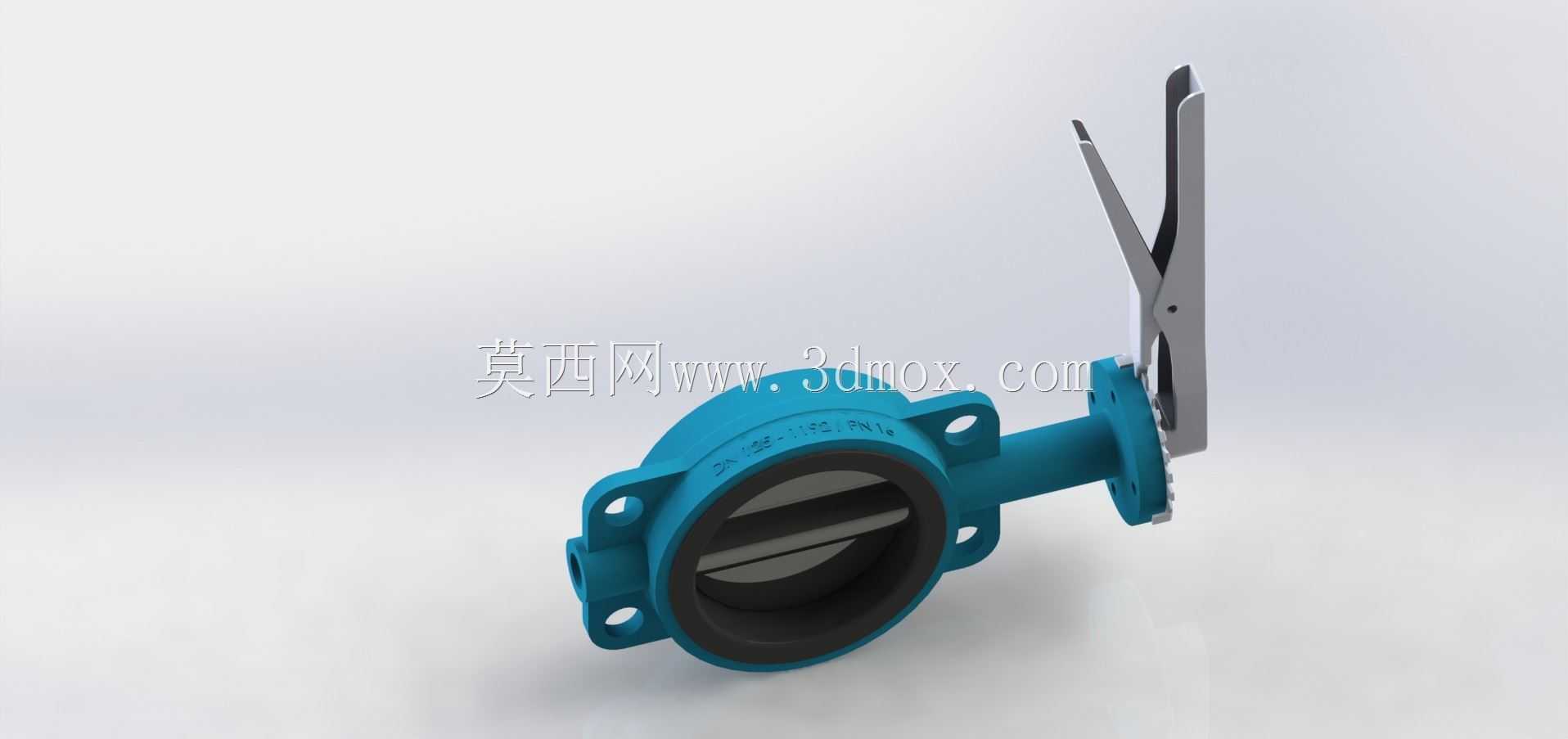

　　从结构设计的角度拆解，这款蝶阀采用了中线型结构，蝶板的回转中心与阀体密封面中心、管道轴线处于重合位置，这种结构的加工难度低，装配工序简单，密封橡胶圈直接嵌套在蝶板外周或者嵌装在阀体内壁，当手柄驱动阀杆带动蝶板回转90度时，即可完成全开至全关的动作切换。手柄采用了带定位卡槽的冲压钢板结构，手柄根部的卡位片可以卡在阀体上端的多档位齿槽里，既可以在全关位置锁止避免误碰开启，也能在需要小开度调节时卡在对应档位保持开度，不需要额外设置锁紧机构，操作时扳动手柄的力臂长度经过匹配，DN125通径下PN16压力等级的操作力矩不需要借助附加扳手，单人徒手即可完成开关动作，非常适合日常巡检时的快速操作。

　　阀体采用了对夹式的耳轴结构，阀体两侧的四个带安装孔的凸耳是核心的安装定位边界，安装时需要先将管道两侧的法兰对齐，把阀体夹在两片法兰中间，穿入螺栓时要注意对角均匀拧紧，避免单侧受力过大导致阀体变形卡涩蝶板，这也是这类对夹蝶阀安装时最容易出问题的环节——很多现场安装人员为了省事单侧紧螺栓，最后出现蝶板开关卡滞、密封面压偏渗漏的故障。这款蝶阀的结构长度严格遵循对应通径对夹蝶阀的尺寸规范，DN125规格下的结构长度仅为同通径明杆闸阀的四分之一左右，阀体上端的阀杆延伸段长度匹配手柄的安装空间，不会因为手柄回转和周边管道、支架产生运动干涉，设计时已经预留了足够的操作空间，手柄回转90度的扫掠范围内没有突出的结构凸台，操作时不会出现磕碰手背的情况。

　　密封结构上，这款蝶阀采用了橡胶全包覆的蝶板设计，橡胶密封件直接包裹住蝶板的金属基体，在全关位置时，蝶板的橡胶外圈和阀体内壁的密封面完全贴合，依靠橡胶的弹性变形填补密封面的微小间隙，实现零渗漏的截断效果，这种密封结构对于清水、无强腐蚀性的循环水、温度不高于80摄氏度的流体都有很好的适配性，如果是输送带有微小颗粒杂质的污水，也能依靠橡胶的包容性避免颗粒卡滞在密封面之间。阀杆和蝶板的连接采用了扁方加销钉的防转结构，避免长期开关过程中阀杆和蝶板之间出现打滑空转的问题，阀杆和阀体之间设置了轴套和密封圈，既可以降低阀杆回转的摩擦阻力，也能避免流体从阀杆穿出的位置出现外漏。

　　从选型适配的角度看，这款蝶阀的连接尺寸和标准的PN16压力等级DN125平焊法兰完全匹配，不需要定制非标准法兰，现场更换备件时通用性很强，不管是新建管路安装还是旧管路阀门更换，都可以直接适配。日常维护时，只需要定期检查阀杆位置的密封情况，操作几次确认开关动作顺畅即可，不需要复杂的拆解维护，相比其他结构的截断阀，运维成本低很多。建模过程中，这类阀门的细节处理需要重点关注几个位置：一是阀体安装凸耳的孔位同轴度，要保证和配对法兰的螺栓孔完全对齐，避免现场安装时螺栓穿入困难；二是蝶板回转的间隙控制，蝶板和阀体内壁之间要预留均匀的密封压缩量，既不能间隙过大导致密封不严，也不能间隙过小导致开关扭矩过大；三是手柄的定位齿槽角度要和蝶板的回转角度精准对应，保证手柄扳到垂直管道位置时蝶板刚好处于全关密封位，扳到平行管道位置时蝶板完全打开，不会出现流道遮挡导致的流阻增大问题。

　　在实际的管路系统设计中，这类蝶阀通常会设置在水泵进出口、分支管路节点、设备检修段的两端，方便后续设备检修时截断上下游流体，不需要排空整个管路的介质，大幅降低检修的工作量。因为结构紧凑重量轻，在高空敷设的管路中使用时，对管道支架的载荷要求也更低，不需要额外设置独立的阀门承重支架，仅依靠管道法兰的夹持力即可固定阀门，进一步降低了管路安装的材料成本和施工工作量。
