带时间继电器控制的宠物自动喂食装置

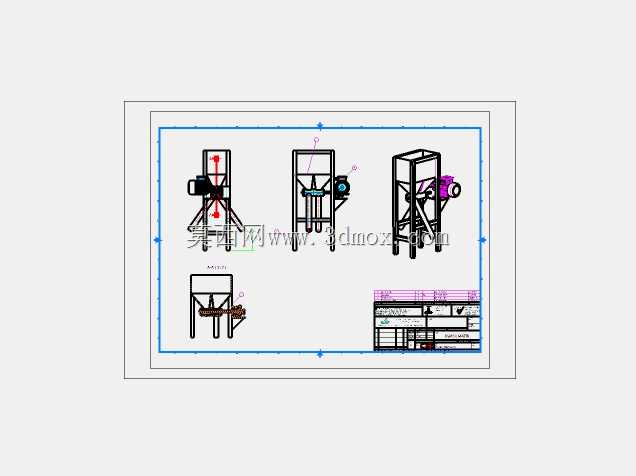

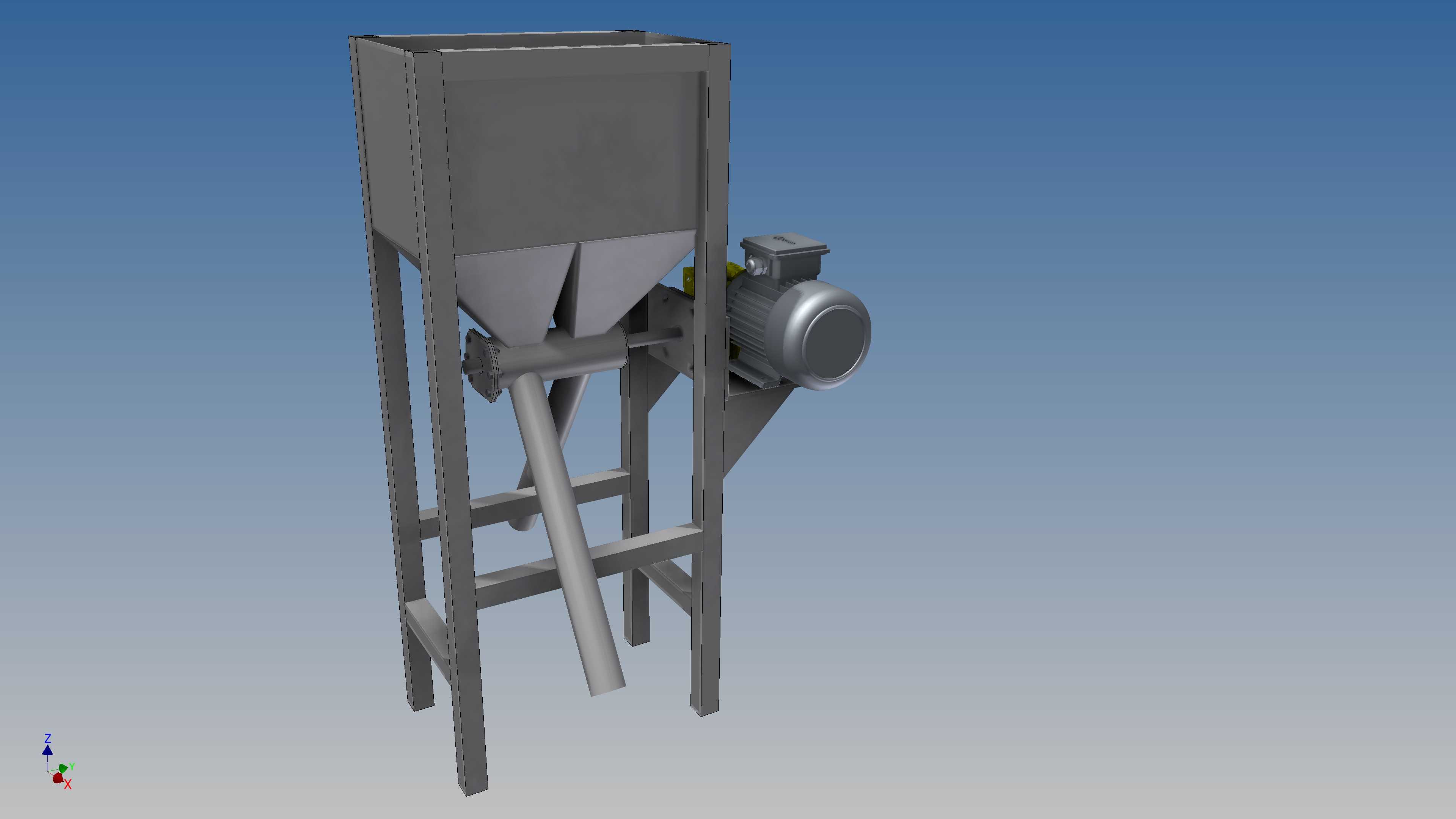

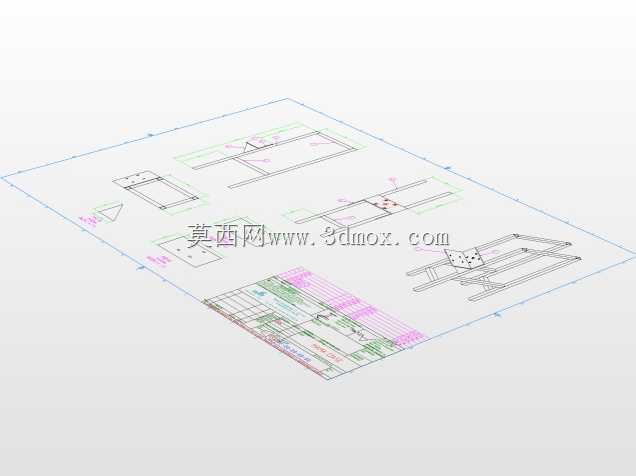

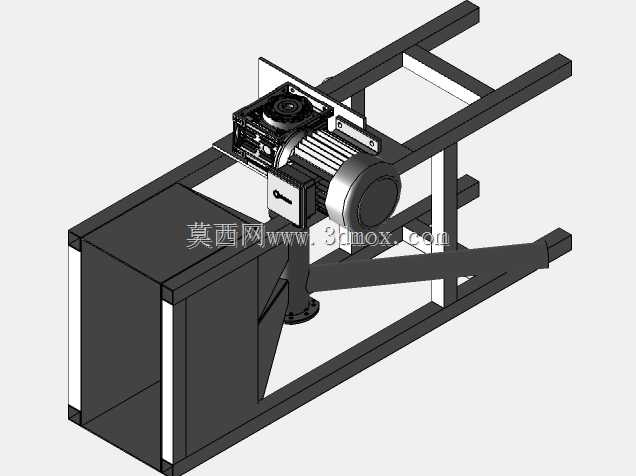

这款自动喂食装置主要面向家庭宠物饲养、小型实验动物养殖场景，可实现定时定量的食物投喂，无需人工值守即可完成周期性喂食动作，解决饲养者外出、作息不规律时的投喂难题，也可适配小型养殖舍的幼崽定点补料需求，避免单次投食过量导致的食物变质、动物进食无度问题。设备整体采用方管焊接机架作为承载主体，机架采用开放式框架结构，既保证整体结构刚度，减少运行时的振动偏移，也预留了充足的安装操作空间，方便后期对动力部件、控制元件进行检修调整。设备左侧为倾斜式储料斗，料斗采用钣金折弯焊接成型，内壁做光滑过渡处理，避免颗粒饲料在边角处架桥堵塞，料斗出口位置正对下方出料通道，配合动力端的拨料结构可精准控制每次出料的剂量。动力部分采用卧式减速电机直连拨料机构，电机通过安装座固定在机架中部横梁上，安装座预留长条形调节孔，可根据装配需求调整电机位置，保证传动部件的同轴度，减少运行时的异响和磨损。控制核心采用时间继电器，可根据饲养需求自由设定投喂间隔与单次投喂时长，无需复杂的编程操作，普通使用者即可完成参数调整，电路部分集中布置在电机旁的防护盒内，避免饲料粉尘进入造成元件接触不良。从安装边界来看，设备整体占地尺寸较小，可直接放置在平整地面使用，无需额外打膨胀螺栓固定，料斗顶部预留加料口，可直接倾倒颗粒状宠物粮、养殖饲料，单次加料可满足多日的投喂需求。出料端延伸至机架外侧，可直接对接食盆，拨料机构转动时将料斗内的食物均匀推送至出料口落入食盆，不会出现卡料、漏料问题。机架底部的支撑腿做了平齐处理，放置时不会刮蹭地面，整体重心偏下，即使动物触碰也不会出现倾翻风险。在设计过程中，特意将动力传动部分做了半封闭防护，避免动物毛发、饲料碎屑卷入传动间隙，同时所有钣金棱边都做了倒角处理，不会划伤操作人员或饲养的动物。设备的结构拆分逻辑清晰，所有连接部件都采用标准紧固件装配，无需专用焊接设备即可完成拆装，方便用户根据自身使用需求调整料斗容量、更换不同功率的动力部件，适配不同颗粒大小的饲料投喂场景。
