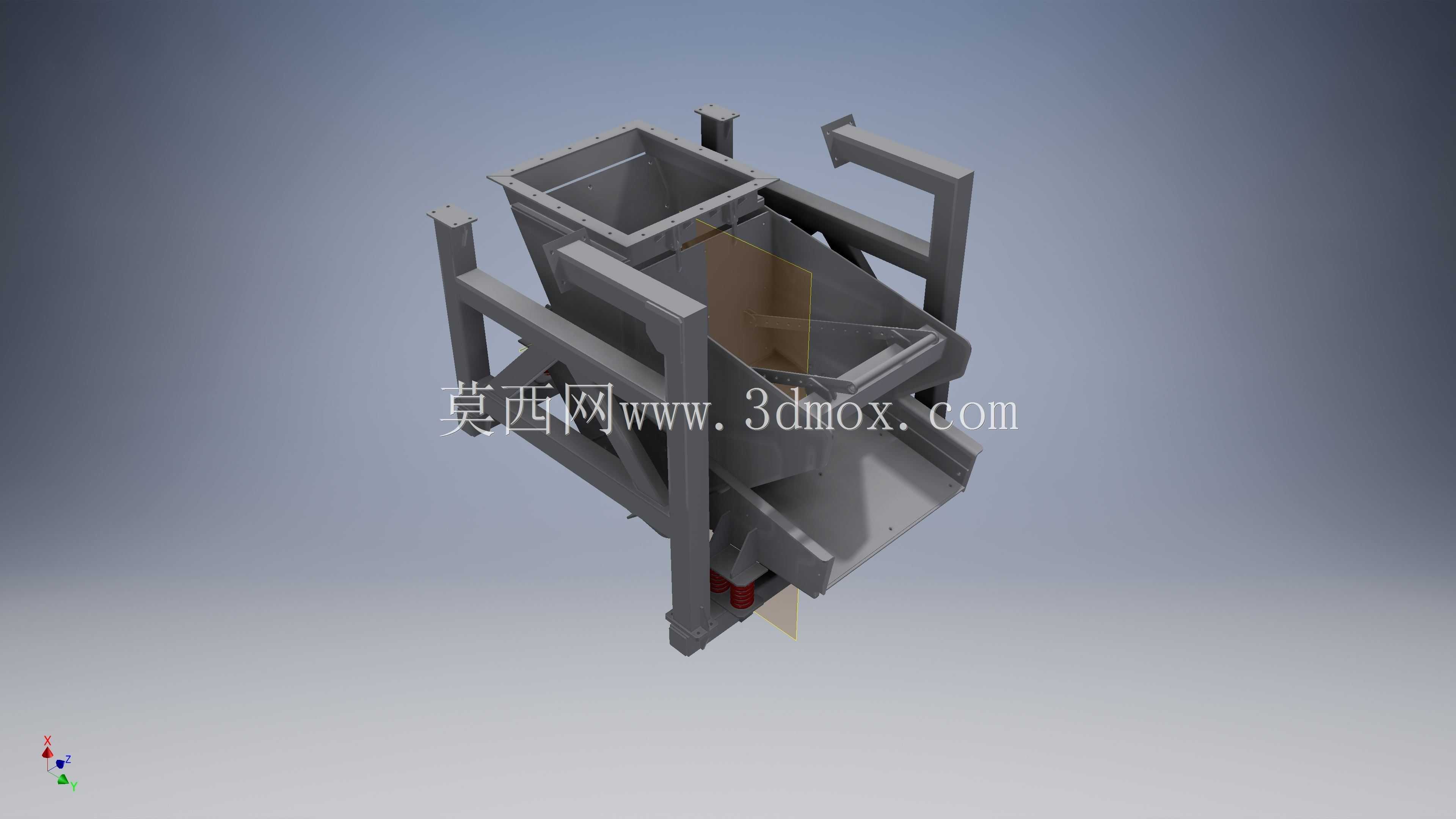

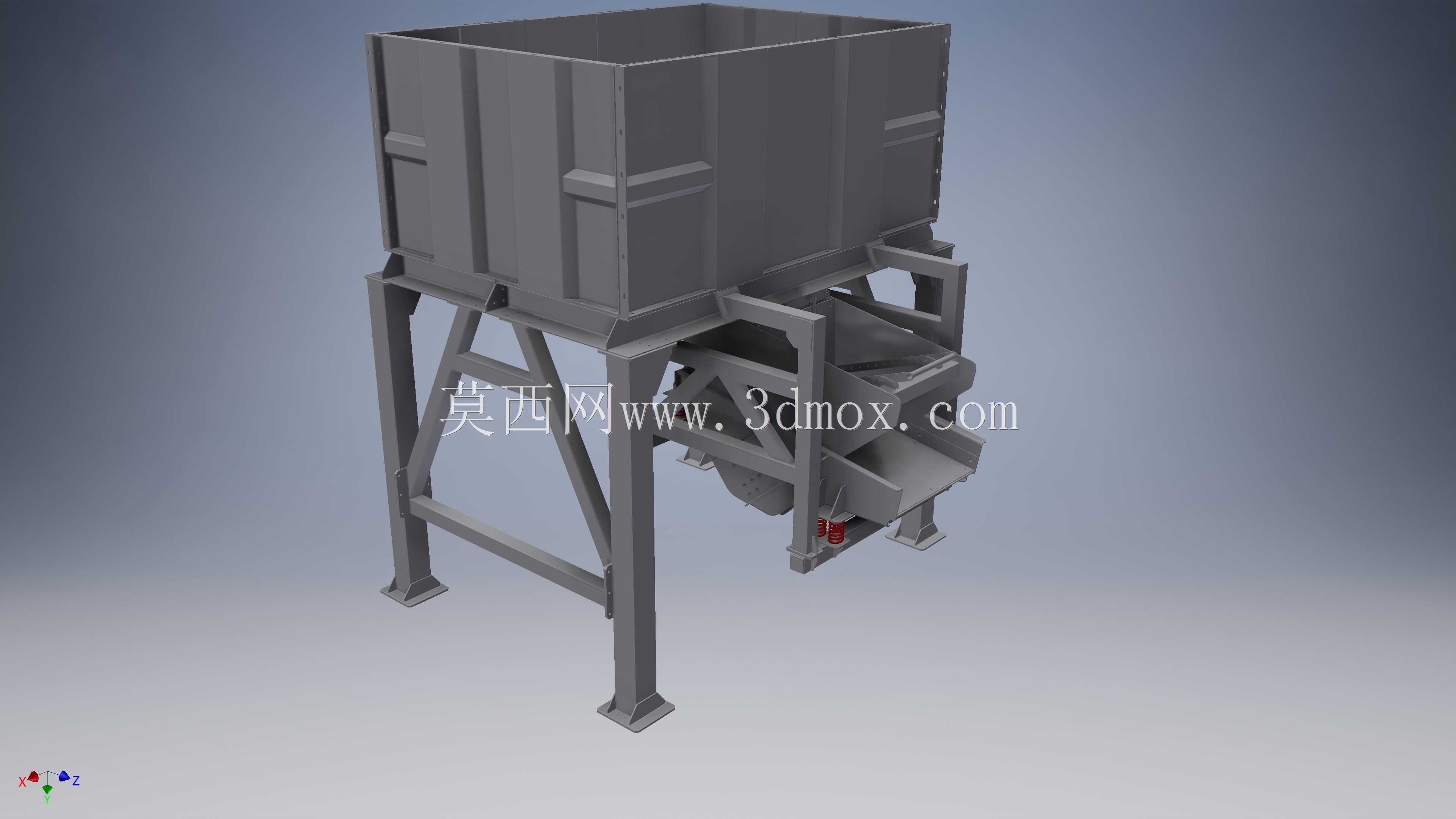

10立方容量槽式振动给料输送结构

　　在矿山、建材、粮食加工、化工散料转运的生产链路里，给料环节的稳定性直接决定整条产线的连续运转效率，这款长槽式振动给料结构，正是针对大流量散料均匀给料场景设计的核心输送给料部件。从实际工况适配来看，该结构采用矩形封闭长槽作为物料承载主体，10立方米的有效容积设计，能够匹配中大型破碎、筛分、输送设备的进料需求，避免上游料仓卸料时出现物料冲料、溢料问题，同时封闭槽体结构可减少粉料转运过程中的扬尘外溢，适配有环保管控要求的室内生产场景。

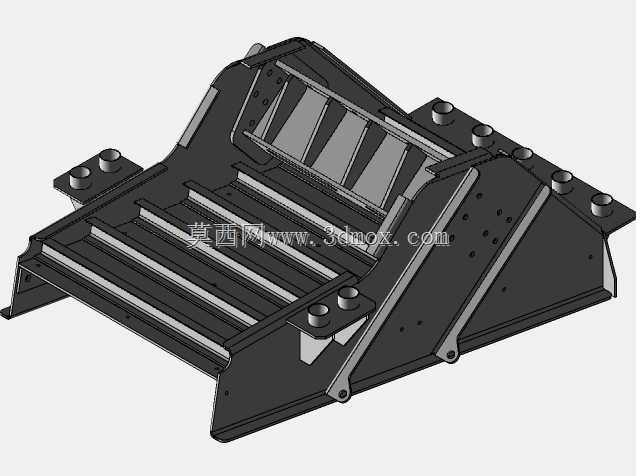

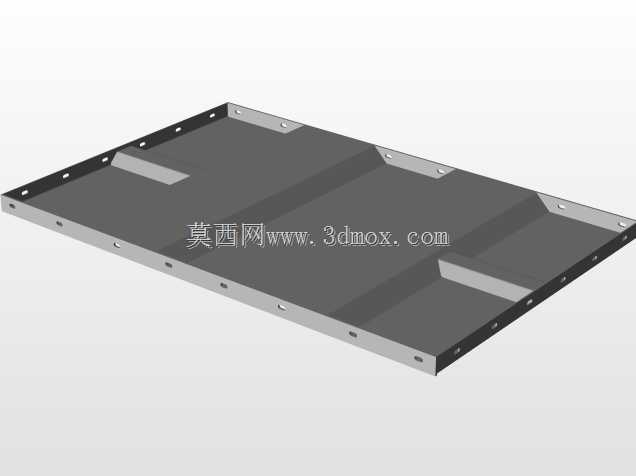

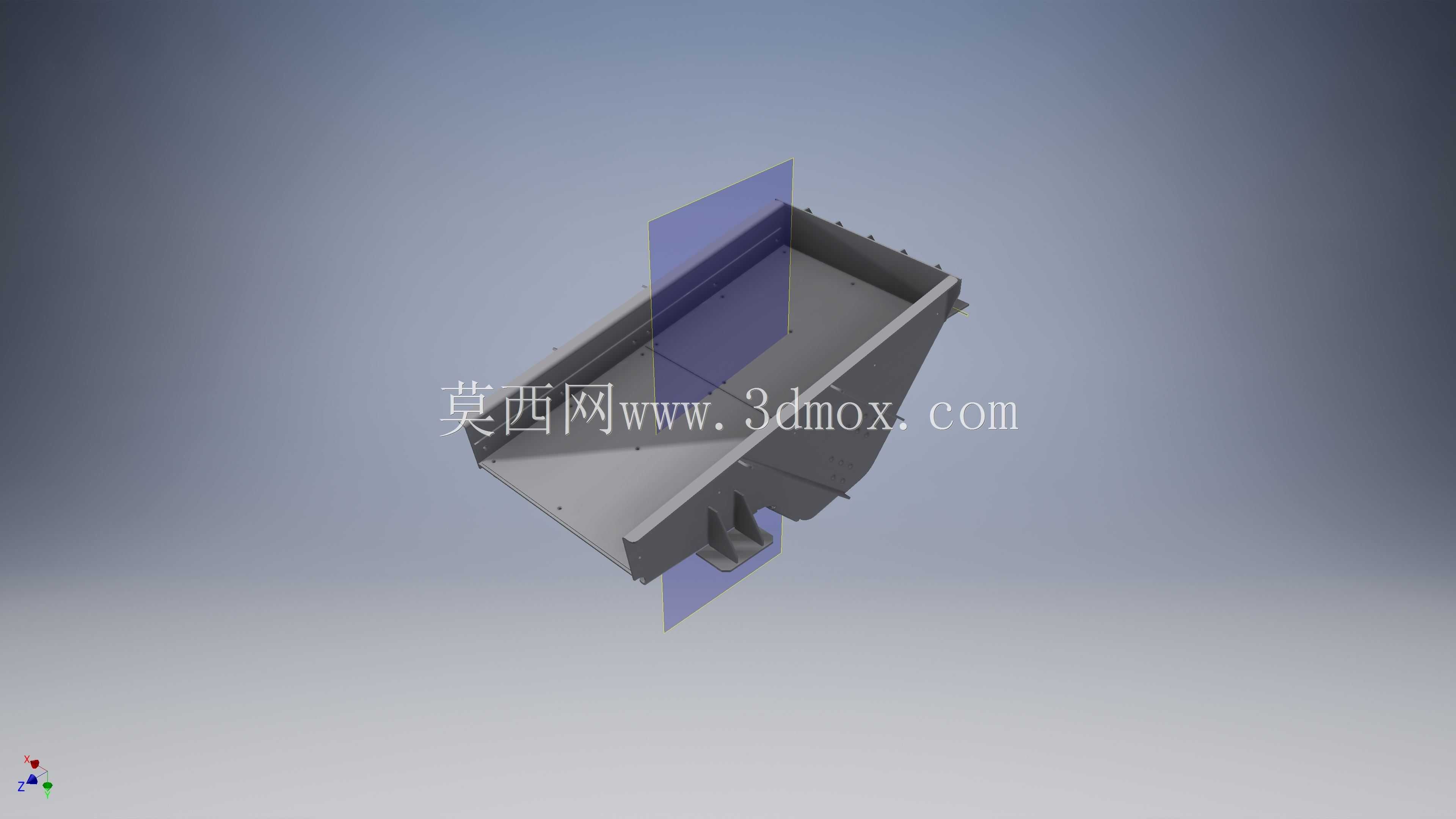

　　设计过程中优先考虑了振动工况下的结构强度，槽体采用等截面矩形薄壁结构，边角处做圆弧过渡处理，避免应力集中导致长期振动疲劳开裂；槽体内壁预留了耐磨衬板安装位，可根据输送物料的磨琢性选择锰钢、聚氨酯或者高分子耐磨衬板，延长槽体使用寿命，减少后期维护更换成本。槽体的截面尺寸经过反复校核，宽度方向适配常见的皮带输送机进料口宽度，长度方向预留足够的物料均化段，让散料在振动输送过程中能够均匀铺展在槽底，避免出现偏载导致给料量波动，甚至物料跑偏撒落的问题。

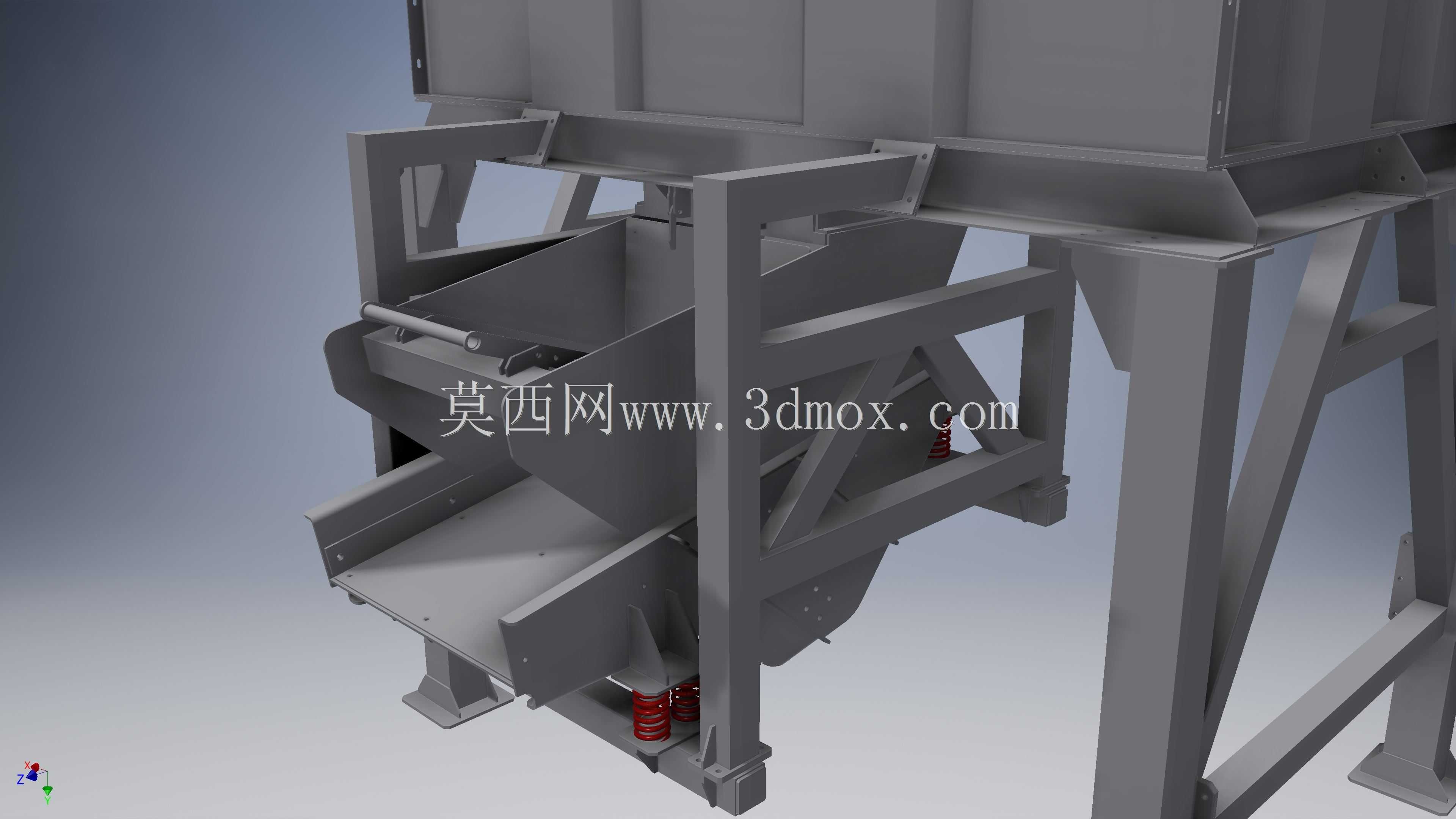

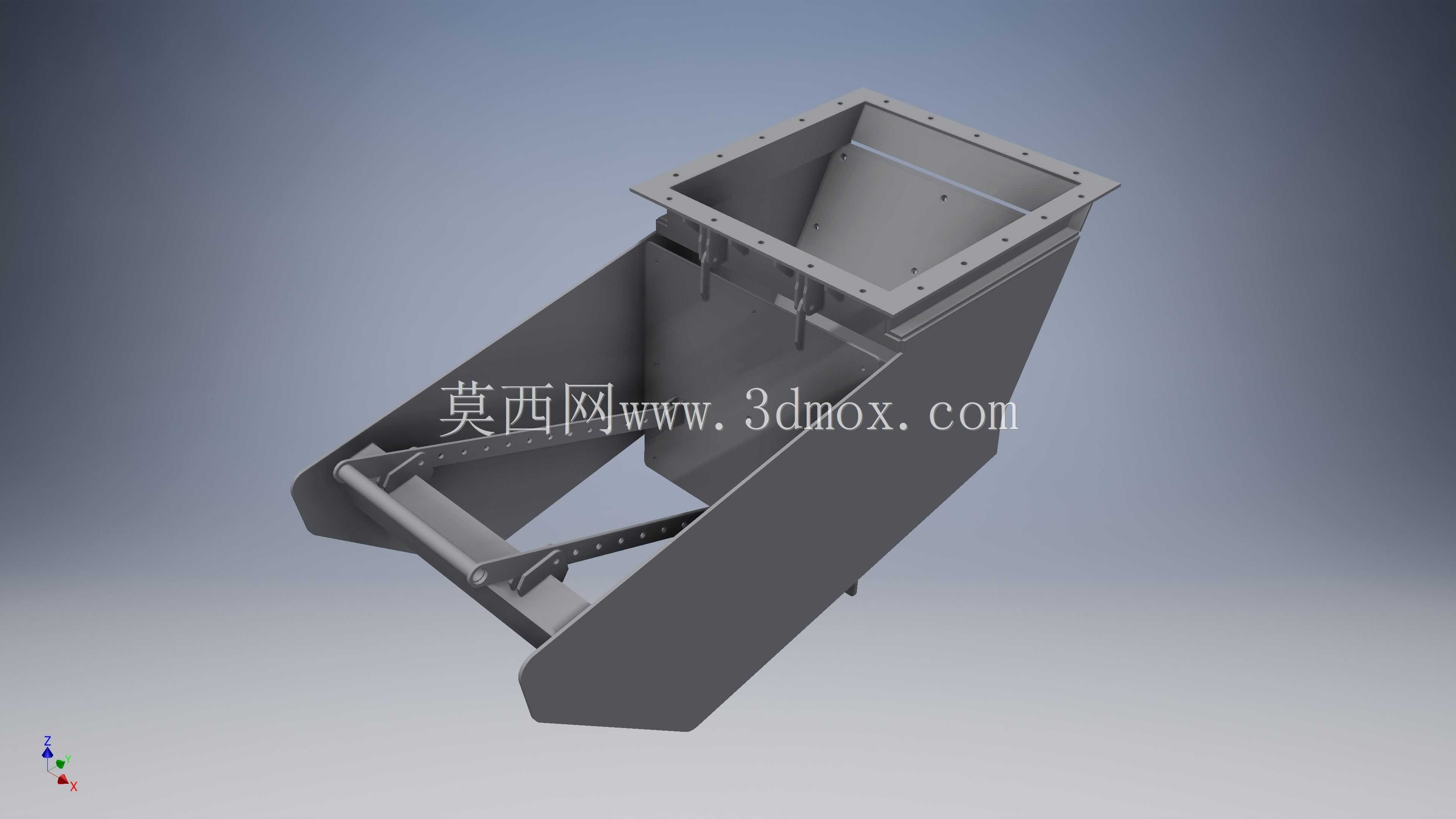

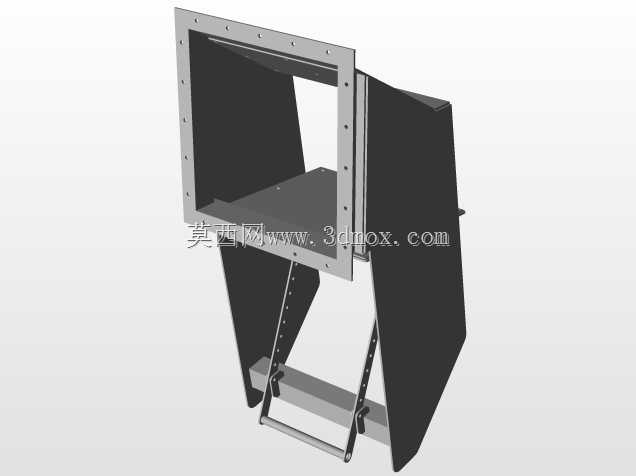

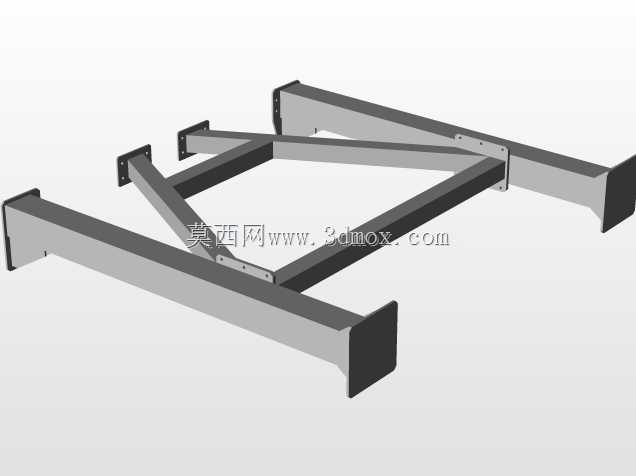

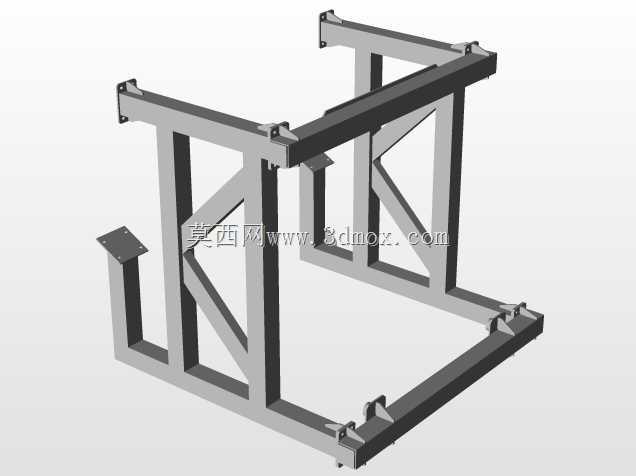

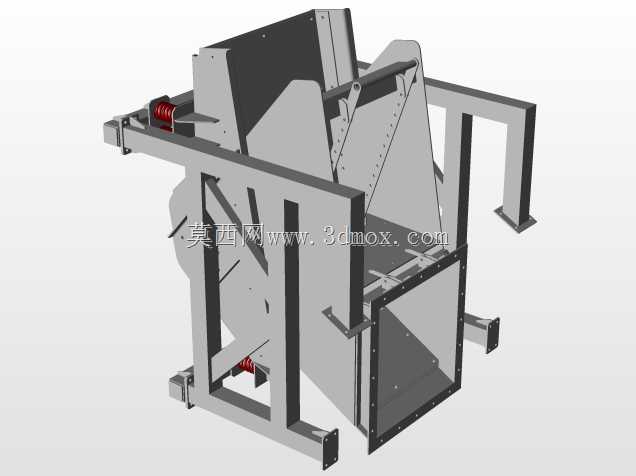

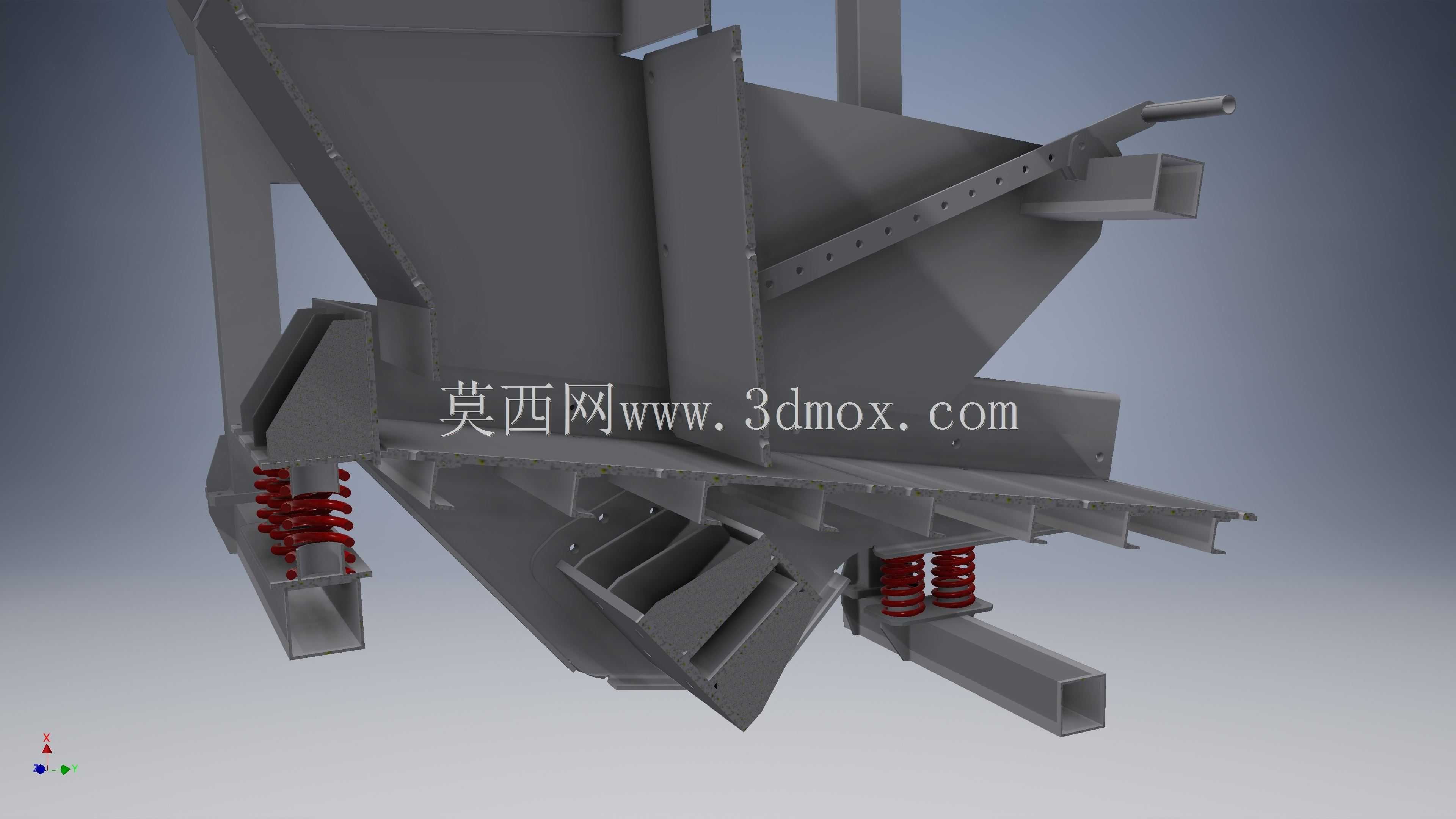

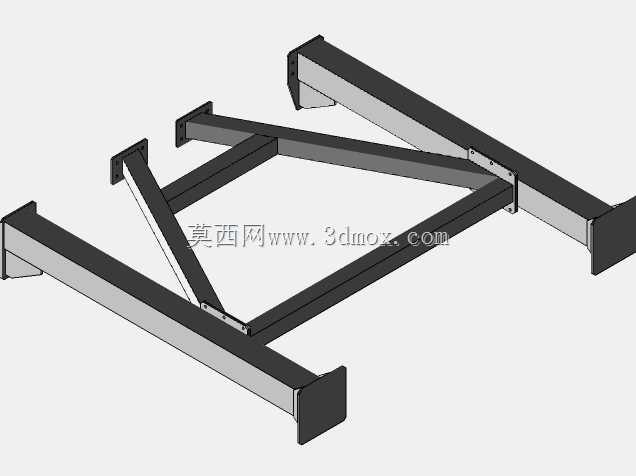

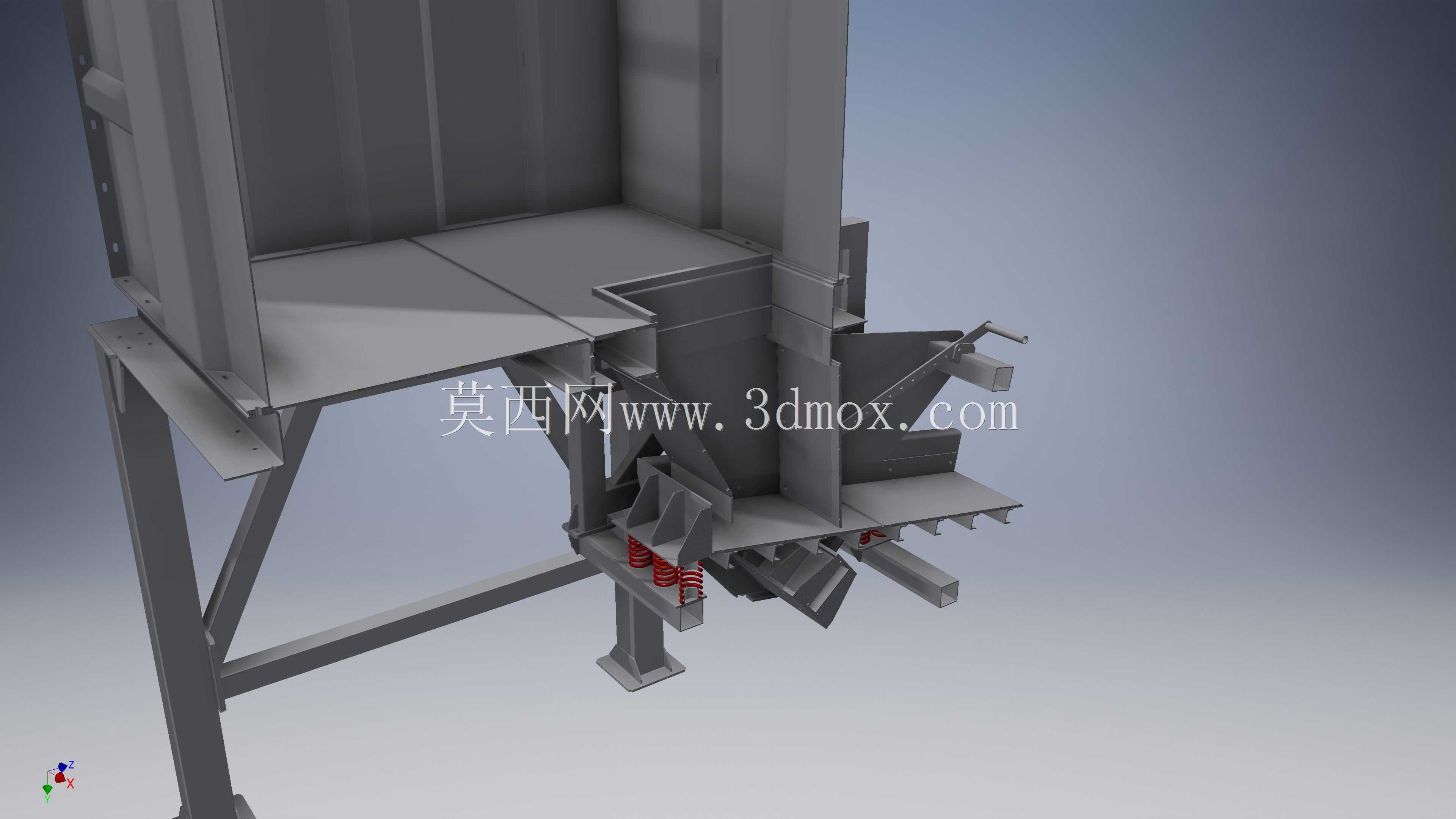

　　从安装边界来看，该结构的安装基面需要匹配振动给料机的减振支撑座安装孔位，槽体进料端预留法兰连接结构，可直接与上游料仓的卸料溜槽对接，出料端做收边斜口设计，能够精准对准下游设备的进料口中心，减少物料下落过程中的偏斜冲击。振动驱动装置的安装位设置在槽体侧部重心平面位置，保证激振力方向与槽体输送方向保持合适的抛射角，让物料在槽内做连续的微幅抛掷运动，既保证物料向前输送的速度，又避免物料抛射过高导致槽体磨损加剧或者粉料逸出。

　　实际应用中，该结构可适配块状、颗粒状、粉状等多种散料的给料作业，无论是矿山粗碎环节的矿石给料，还是粮食加工线的谷物输送，亦或是建材行业的砂石、粉料转运，都能通过调整振动参数匹配对应的给料量需求。设计时充分考虑了不同工况的适配性，槽体侧壁预留了多个附件安装点位，可根据需要加装料层厚度挡板、防堵篦条、密封罩等附件，无需对主体结构做二次切割焊接，降低现场改造的工作量。

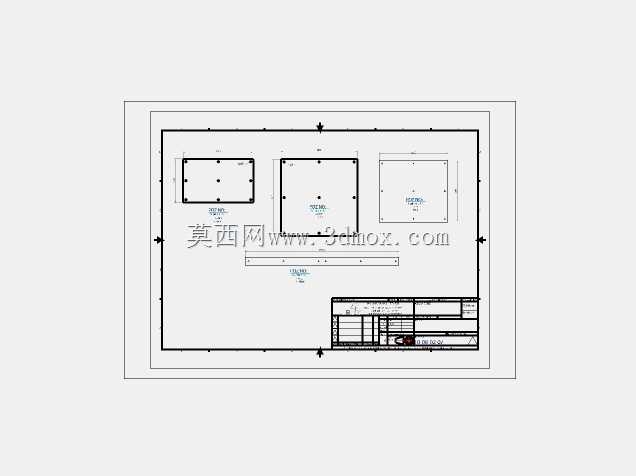

　　结构建模过程中严格按照机械设计的公差配合要求，所有连接孔位、安装面的尺寸都预留了合理的加工余量，槽体的直线度、平面度公差满足焊接结构件的通用技术要求，能够直接对接生产加工环节，无需额外的尺寸修正。针对振动工况的受力特点，槽体的加强筋布置在受力集中的进料端、驱动安装位和出料端位置，在保证整体结构刚度的前提下尽可能降低槽体自重，减少振动过程中的无用功耗，提升设备运行的能效比。

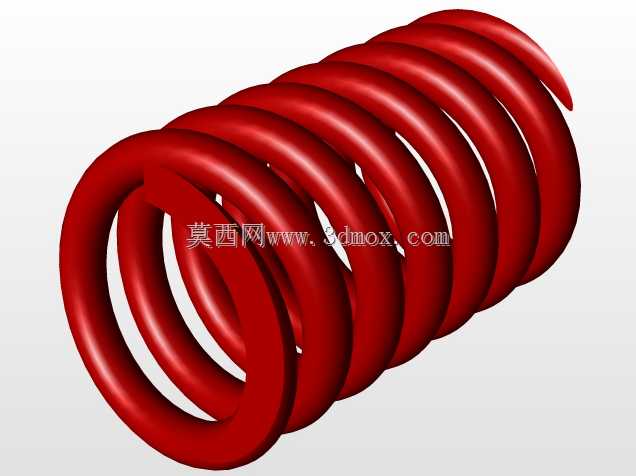

　　不同于普通的皮带给料或者螺旋给料结构，这款振动给料槽体没有相对运动的易损传动部件，日常维护仅需要定期检查减振弹簧的疲劳情况和紧固连接螺栓，运维成本远低于其他类型的给料设备，尤其适合输送磨琢性强、温度较高的散料物料，不会出现皮带划伤、螺旋叶片磨损过快的问题。在产线布局时，该结构可水平安装或者小角度倾斜安装，倾斜角度不超过10度时即可保证稳定的给料速度，安装空间占用小，能够适配老旧产线的升级改造场景，不需要对原有厂房结构和设备布局做大幅调整。
