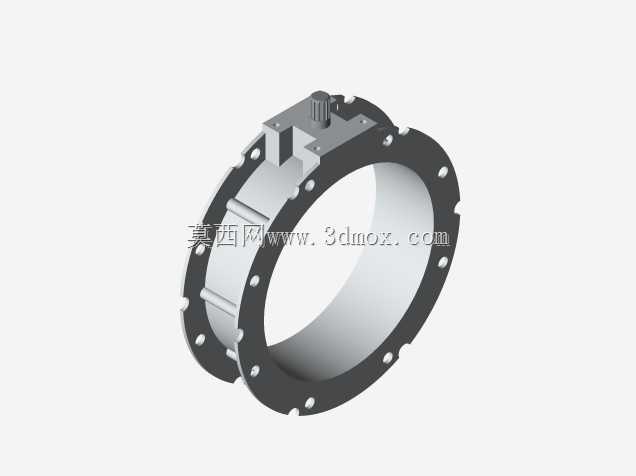

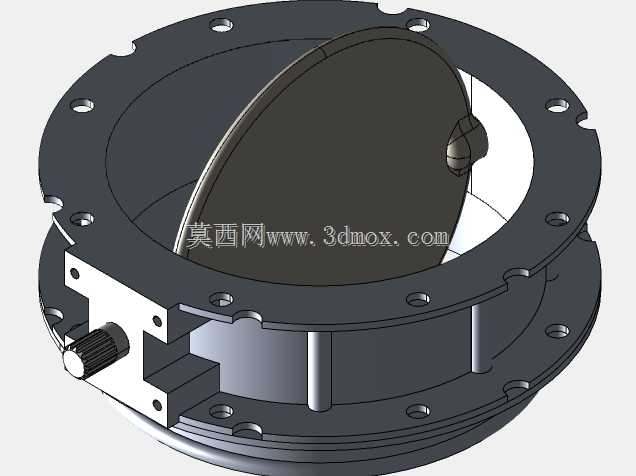

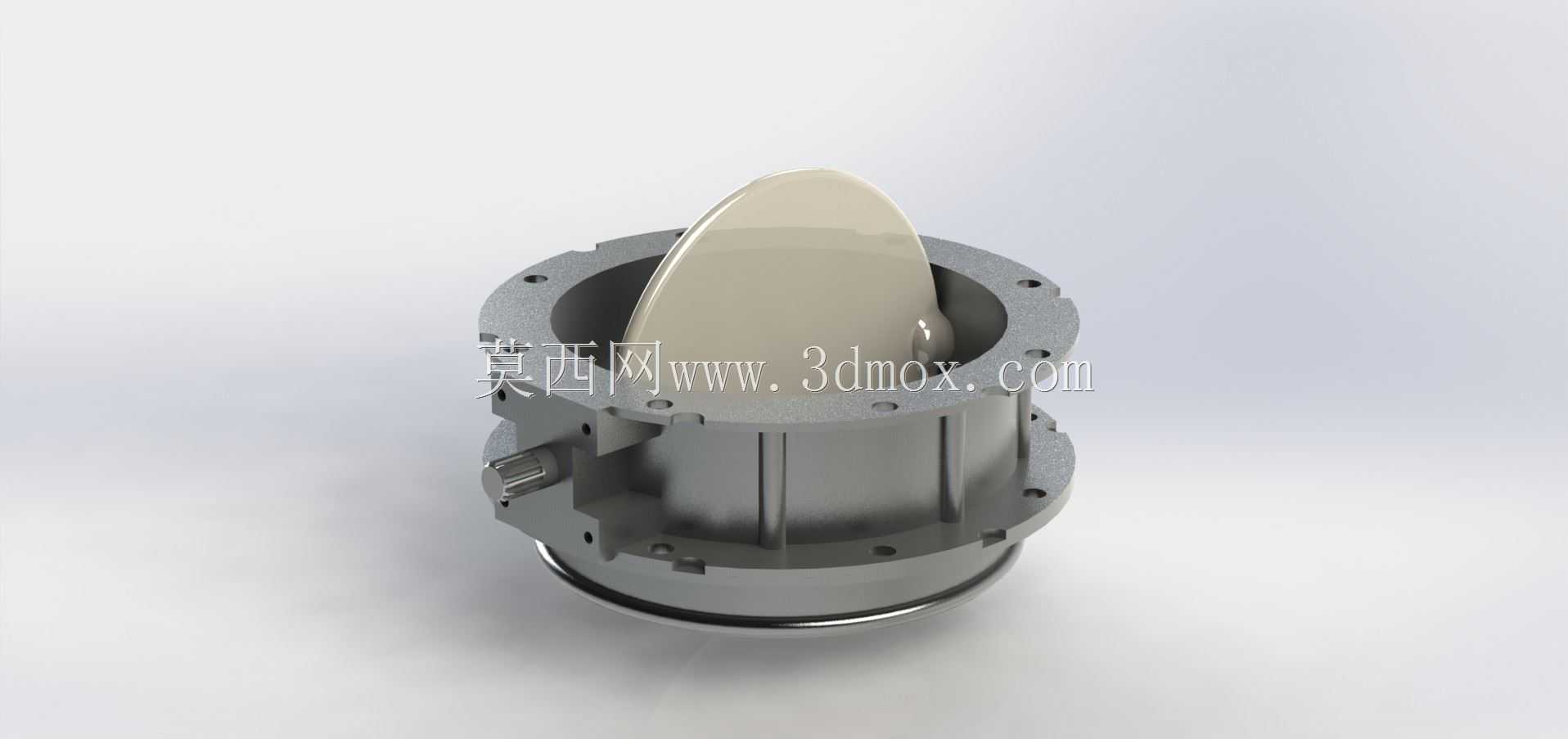

SVA-C2-250襟翼机械结构三维设计

　　该襟翼结构主要应用于小型通航飞行器、无人机的气动控制环节，安装于机翼后缘位置，通过改变翼型弯度与有效面积，实现飞行器低速起降阶段的升力提升，同时在巡航阶段可配合调整姿态阻力，优化飞行过程中的气动效率。从结构组成来看，整体采用筒式安装基座作为承载主体，基座外圈设置均匀分布的螺栓连接孔，用于与机翼主承力结构完成刚性固定，安装孔的位置度公差控制在0.05mm以内，保证装配后同轴度满足传动精度要求，避免转动过程中出现卡滞或偏磨问题。基座内部集成了传动转轴与限位结构，外露的轴端用于连接外部驱动机构，可适配舵机、连杆传动等多种驱动形式，传动路径上设置了耐磨衬套安装位，可根据使用场景选配铜基或聚四氟乙烯材质衬套，降低长期往复转动带来的磨损量，

　　延长结构维护周期。翼面部分采用流线型曲面设计，截面符合低速翼型的气动特性，前缘与转轴连接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳，翼面与基座之间预留了合理的转动间隙，可覆盖0-35度的偏转角度范围，满足不同飞行阶段的角度调节需求。设计过程中优先考虑了安装边界的适配性，筒状基座的外径尺寸适配常规小型机翼的内部安装空间，轴向长度控制在不超出机翼蒙皮轮廓的范围内，不会额外增加飞行过程中的气动阻力；翼面的弦长与展长尺寸经过匹配校核，偏转过程中不会与机翼本体、相邻操纵面产生运动干涉，所有运动部件的行程都预留了3mm以上的安全余量，抵消加工与装配误差带来的影响。结构的受力传递路径经过优化，气动载荷作用在翼面后，

　　通过翼面根部的连接筋传递到转轴，再经由转轴两端的支撑轴承传递到筒式基座，最终分散到机翼主结构上，避免局部应力过大导致结构变形。基座外壁设置的加强筋沿轴向均匀分布，在不额外增加过多结构重量的前提下，提升了基座的径向刚度，减少传动过程中的结构形变，保证翼面偏转角度的控制精度。针对实际使用中的维护需求，结构上预留了润滑脂注入口，可在不拆解整体结构的情况下完成传动部位的润滑保养，外露的连接部位都设计了密封槽位，可安装密封圈阻挡飞行过程中的灰尘、水汽进入传动腔，适应复杂气象条件下的使用需求。该结构的三维建模过程中，所有配合面都按照实际公差要求做了间隙与过盈的匹配设置，转动副的约束完全还原实际运动逻辑，可直接用于运动仿真验证，校核不同偏转角度下的干涉情况与受力状态，也可作为后续工程图纸输出、实物加工试制的基础模型，适配不同规格小型飞行器的操纵系统选型与改装需求。
