旋转球直线运动视错觉演示机构

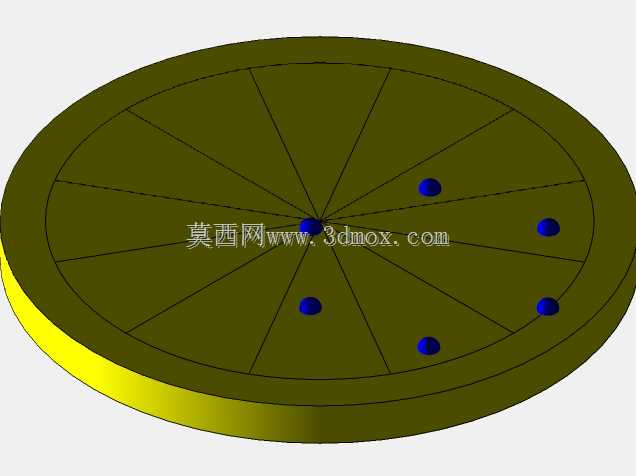

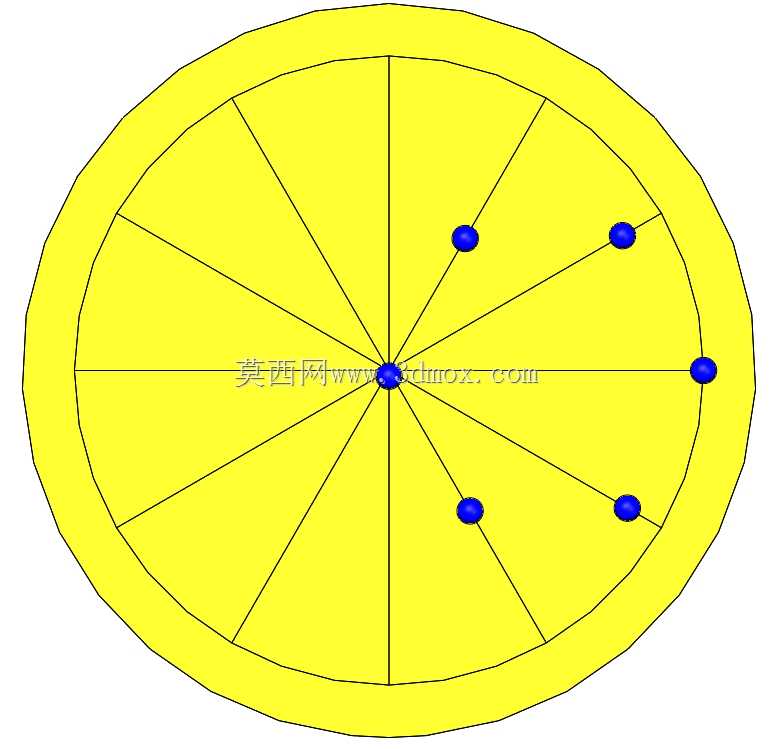

　　这套视错觉运动演示机构，核心是通过圆周旋转的点位排布，让观测者产生球体沿直线往复移动的视觉偏差，在科普教具、工业设计展示、机械原理教学场景中有着很实用的落地价值。很多机械原理教学场景里，抽象的运动合成概念很难通过平面图纸讲透，这类实体化的运动演示结构，能把旋转运动与直线运动的视觉关联直观呈现出来，帮助刚接触机构运动学的从业者快速理解运动轨迹的合成逻辑，也能用于展会的互动展示环节，用直观的视觉反差吸引观展人员停留，讲解机械运动的多样性。从结构设计逻辑来看，整个机构以大直径回转圆盘作为基础载体，圆盘表面做等角度辐射状的径向滑槽，六个带蓝色标识的滑动球体分别嵌装在对应的滑槽内，每个球体的滑动行程都经过精确计算，

　　当圆盘以恒定角速度绕中心轴回转时，每个球体沿自身所在滑槽做同步的径向往复滑动，滑动的位移量与圆盘的转角严格匹配，最终在观测视角下，六个球体的运动轨迹会拼接成连续的直线往复运动效果，打破常规认知里旋转构件只能输出圆周轨迹的固有印象。设计过程中首先要确定圆盘的基准直径，这个尺寸直接决定了整个演示机构的安装边界，常规桌面级演示场景下，圆盘直径控制在300-400mm区间即可，既不会占用过多展示台面空间，也能让观测者在1-2米的常规观看距离下清晰捕捉到每个球体的运动状态，圆盘中心预留的轴孔要和驱动转轴采用过渡配合，保证回转过程中不会出现偏心晃动，避免因为径向跳动破坏视觉错觉的呈现效果。径向滑槽的加工精度是整个机构功能实现的核心，

　　所有滑槽的中心线必须严格交汇于圆盘的回转中心，相邻滑槽之间的夹角误差不能超过0.5度，不然球体运动时的轨迹会出现偏移，无法形成连贯的直线视觉效果；滑槽的截面尺寸要和滑动球体的安装基座保持小间隙配合，间隙量控制在0.1-0.2mm之间，既要保证球体滑动时没有卡滞，也要避免间隙过大导致球体晃动，让观测者看出轨迹破绽。滑动球体的设计也有讲究，外露的球面采用高饱和度的蓝色标识，和亮黄色的圆盘本体形成强烈的色彩反差，能让观测者的视觉焦点快速集中在球体的运动上，弱化对圆盘本身旋转运动的感知，球体的滑动驱动可以采用内置的凸轮槽结构，在圆盘背部设置固定的凸轮盘，每个球体的尾部通过拨销嵌入凸轮盘的曲线槽内，当圆盘回转时，

　　凸轮槽的轮廓会驱动球体沿滑槽做预设规律的径向往复移动，不需要额外给每个球体配置独立的驱动单元，整个机构只需要一个定速电机驱动圆盘回转，就能实现全部的运动效果，结构非常简洁可靠。安装边界方面，整个机构的轴向厚度控制在50mm以内，背部的驱动电机可以采用卧式安装固定在展示台的支架上，圆盘正面和展示台面板齐平，不会有突出的构件影响观看，也避免转动部件外露带来的安全隐患。在实际应用中，这类机构除了用于科普教学，还可以拓展到产品的交互设计中，比如创意展示墙、互动装置艺术等领域，通过调整滑槽的数量、球体的滑动位移曲线，还能衍生出更多不同的视错觉运动效果，比如椭圆轨迹、多边形轨迹的视觉呈现，核心的设计逻辑都是通过回转基体上的径向滑动构件，用精确的运动匹配骗过视觉系统对运动轨迹的判断。做这类结构的三维建模时，要重点做运动仿真验证，把每个球体的滑动位移和圆盘的转角做参数化关联，在软件里模拟不同转速下的视觉效果，调整凸轮槽的轮廓曲线，确保在常规观看速度下，错觉效果足够逼真，不会因为运动速度过快或者过慢让视觉效果打折扣；同时还要校核滑动部件的耐磨性，因为球体在滑槽内是高频往复滑动，接触面可以采用自润滑的工程塑料材质，减少长时间运行后的磨损量，保证机构长期运行的精度稳定。
