三种不同斜撑布局方管焊接支架结构

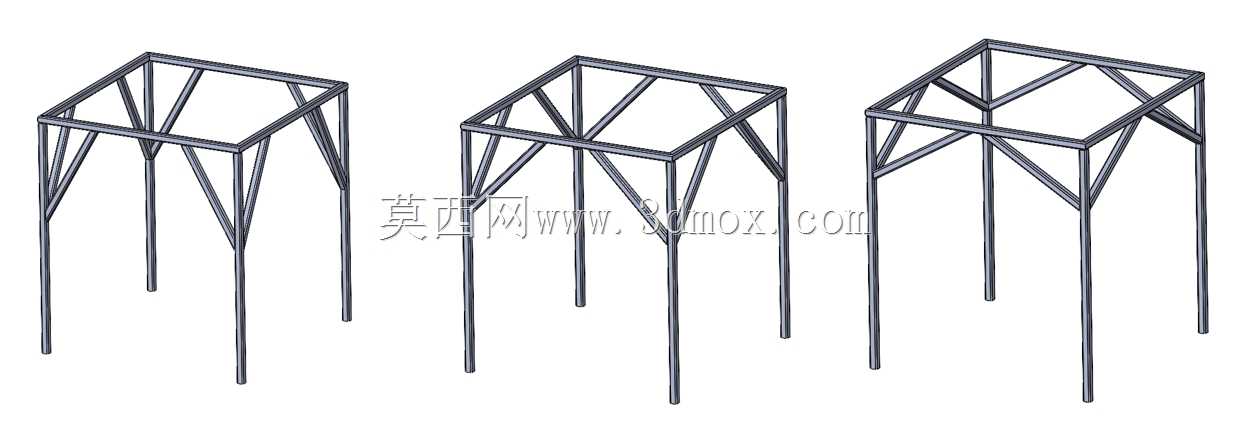

　　这类方管焊接支架多用于工业生产场景里的小型设备承托，常见于自动化生产线旁的检测工位、小型物料暂存台、轻型加工设备的机座支撑，也可作为实验室小型试验台的下部承载结构，适配需要架空布置、底部预留走线或操作空间的设备安装需求。三款支架均采用等规格方形管材作为主体母材，顶部为统一尺寸的方形框型承载面，四条支腿垂直向下延伸，核心差异在于支腿与顶部框架之间的斜撑布置形式，分别对应不同的载荷工况需求。第一种斜撑采用单斜杆直连布局，每根支腿仅通过一根斜撑与顶部框架的边角相连，结构耗材最少，自重最轻，适合承载垂直方向静载荷、水平方向受力极小的场景，比如放置静态检测仪器、轻型物料周转箱的台架，安装时需保证支腿底部与安装地面的接触点处于同一水平面，

　　单支腿的垂直承载冗余量控制在额定载荷的1.5倍即可满足使用要求，支腿长度可根据实际安装的架空高度需求调整，顶部框架的内空尺寸需匹配所承托设备的底部安装孔位，预留至少20mm的安装操作余量。第二种斜撑采用双斜杆交叉布局，每侧支腿区域设置两根交叉布置的斜撑，分别连接支腿中部与顶部框架的两个相邻边，抗水平扭转性能优于单斜撑结构，可承受一定的侧向冲击力，适合放置存在小幅振动的轻型加工设备，比如小型台式钻床、桌面型点胶机的支撑台，设计时需注意交叉斜撑的连接节点要避开顶部设备的安装螺栓过孔位置，焊接节点处需做满焊处理，避免长期受振动影响出现焊缝开裂，支腿底部可加装可调脚杯，适配地面不平整的安装场景，

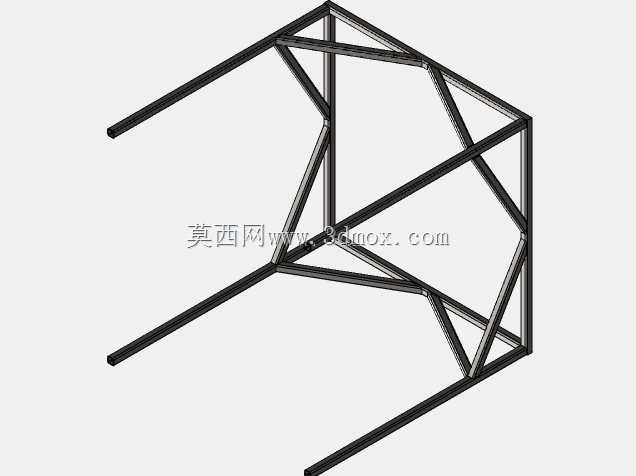

　　可调范围通常设置在±30mm即可满足常规车间地面的找平需求。第三种斜撑采用米字格桁架式布局，在顶部框架下方增设了内部横纵连接杆，斜撑从支腿分别连接到顶部框架的边角与内部横杆节点，整体结构刚度最高，抗形变能力最强，适合承载对支撑稳定性要求极高的精密检测设备，比如光学检测仪器、高精度称重装置的承托台，这类结构的顶部框架平面度可控制在0.1mm/㎡以内，焊接后需做去应力退火处理，避免焊接残余应力导致长期使用后框架变形，安装时需保证四个支腿的受力均匀，可通过底部的压力检测垫片调整各支腿的预紧力，避免出现局部支腿悬空导致的框架受力不均。三款支架的设计过程均围绕约束条件下的结构优化展开，以顶部承载面的最大形变量、结构整体固有频率、

　　耗材总重量为优化目标，调整斜撑的布置角度、管材壁厚、连接节点位置，在满足额定载荷下形变量不超过允许值的前提下，尽可能减少管材用量，实现轻量化与结构强度的平衡。实际选型时，需先明确所承托设备的总重量、重心位置、工作时的振动频率、是否存在侧向载荷，再对应选择合适的斜撑布局形式，若设备重心偏离顶部框架中心超过100mm，需额外在重心偏移侧增设辅助斜撑，避免长期偏载导致支腿变形。支架的顶部框架可根据需求开设安装螺纹孔、焊接安装螺母板，或者预留T型槽安装位，方便设备的快速固定，支腿底部的安装形式可选择固定地脚、可调脚杯、万向脚轮三种形式，分别对应固定安装、需要找平、需要频繁移动的使用场景。
