商用吊挂式双轨自动滑动门结构设计

　　这套吊挂式自动滑动门的三维结构，完全基于线下实际商用项目的落地需求搭建，所有零件尺寸、装配公差均经过现场安装验证，可直接用于同类型项目的结构参考或方案选型。从应用场景来看，这类吊挂式滑动门适配性极强，既可以用于临街商铺的入户隔断，也能在写字楼办公区的通道分隔、餐饮门店的后厨与就餐区隔断、工业厂房的洁净车间出入口使用，相比地轨式滑动门，吊挂结构不会在地面形成凸起轨道，完全避免了通行时绊倒行人、杂物卡滞轨道导致门体运行故障的问题，日常地面清洁也不存在轨道积灰藏污的死角，尤其适合人员通行频繁、需要定期推尘清洁的公共区域。

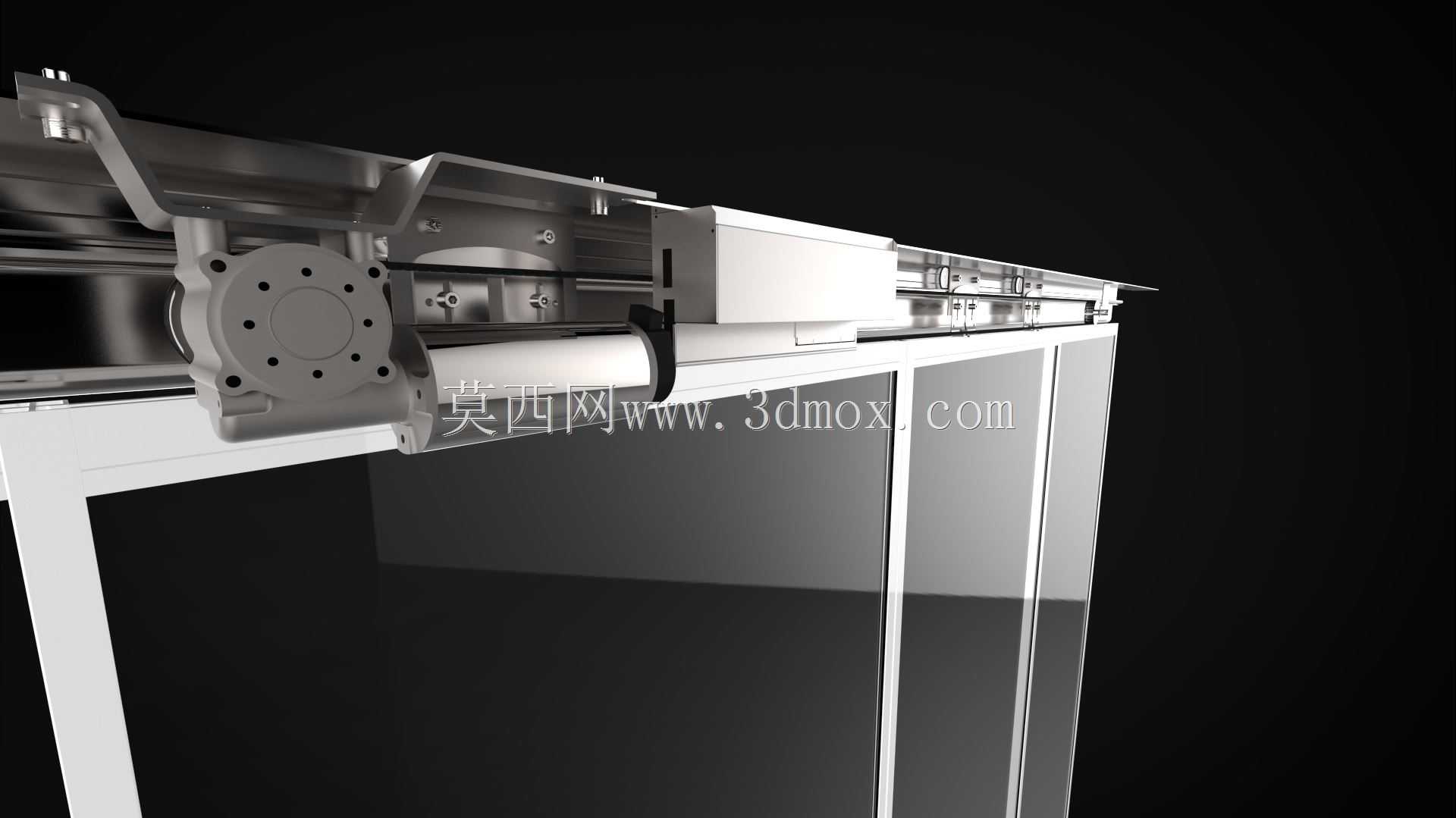

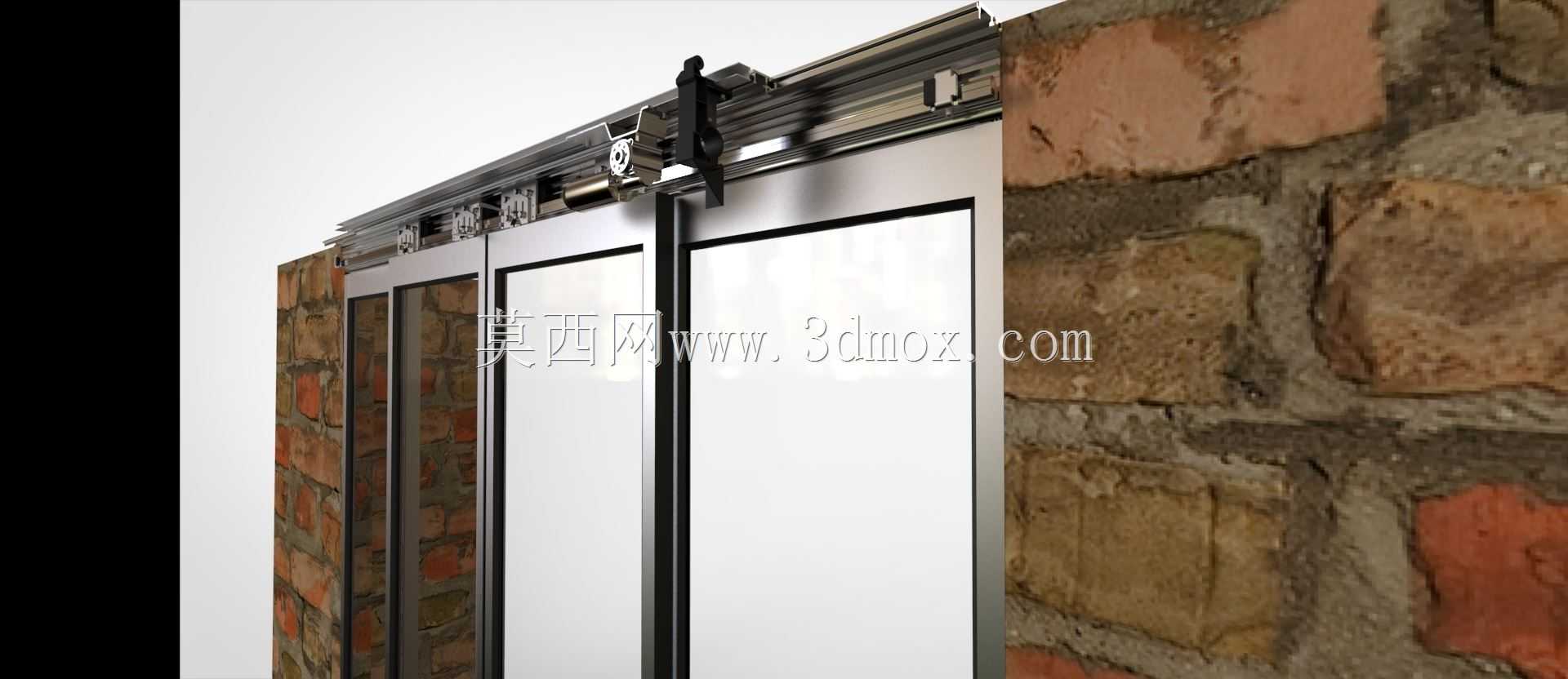

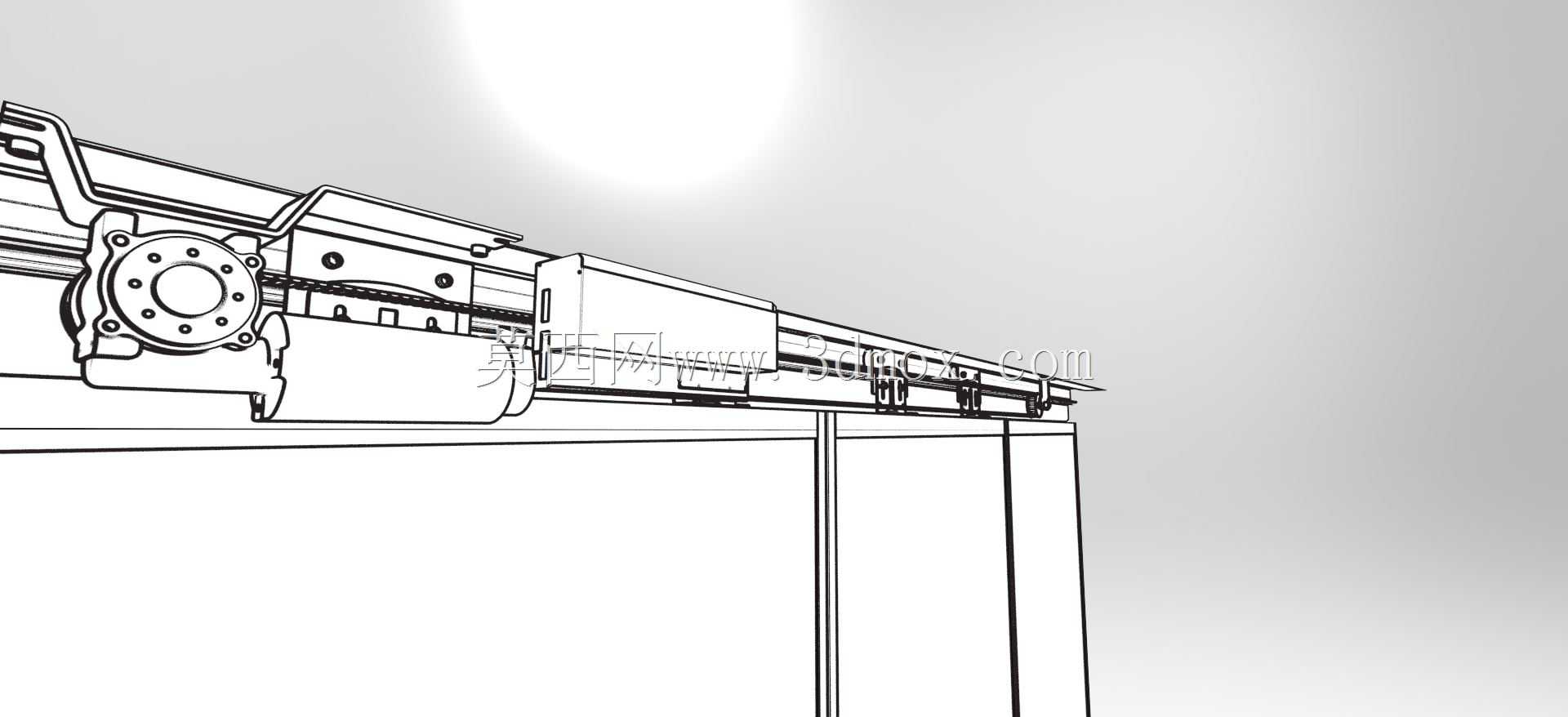

　　在功能特性设计上，整套门体采用双轨吊挂承重结构，上部的滑轨组件承担全部门体重量，下部仅设置导向定位件，避免门体运行过程中出现前后晃动。门体的吊挂滑轮采用内嵌轴承的滚动结构，运行时摩擦阻力小，配合适配的自动驱动组件，可实现人体感应触发、遥控触发、按键触发等多种开门方式，门体开合过程运行平稳，不会出现卡顿、异响问题。门体边框采用金属型材拼接结构，门板可根据实际使用需求替换钢化玻璃、防火板材、隔音板材等不同材质，适配不同场景的隔音、防火、透视需求。

　　设计过程中优先考虑了现场安装的适配性，所有连接部位均预留了调节余量，吊挂支架与顶部结构梁连接的位置设计了长条形调节孔，可在安装时根据现场梁体的实际打孔位置微调固定点位，降低现场施工的打孔精度要求；滑轮组件上设置了高度调节螺栓，安装完成后可通过螺栓微调每扇门的水平度，避免门体长期使用出现下坠蹭地的问题。两扇门的重叠位置设计了密封胶条安装槽，门体完全闭合时胶条可填充两扇门之间的缝隙，减少冷气、暖气的泄漏，提升空间的密闭保温性能。

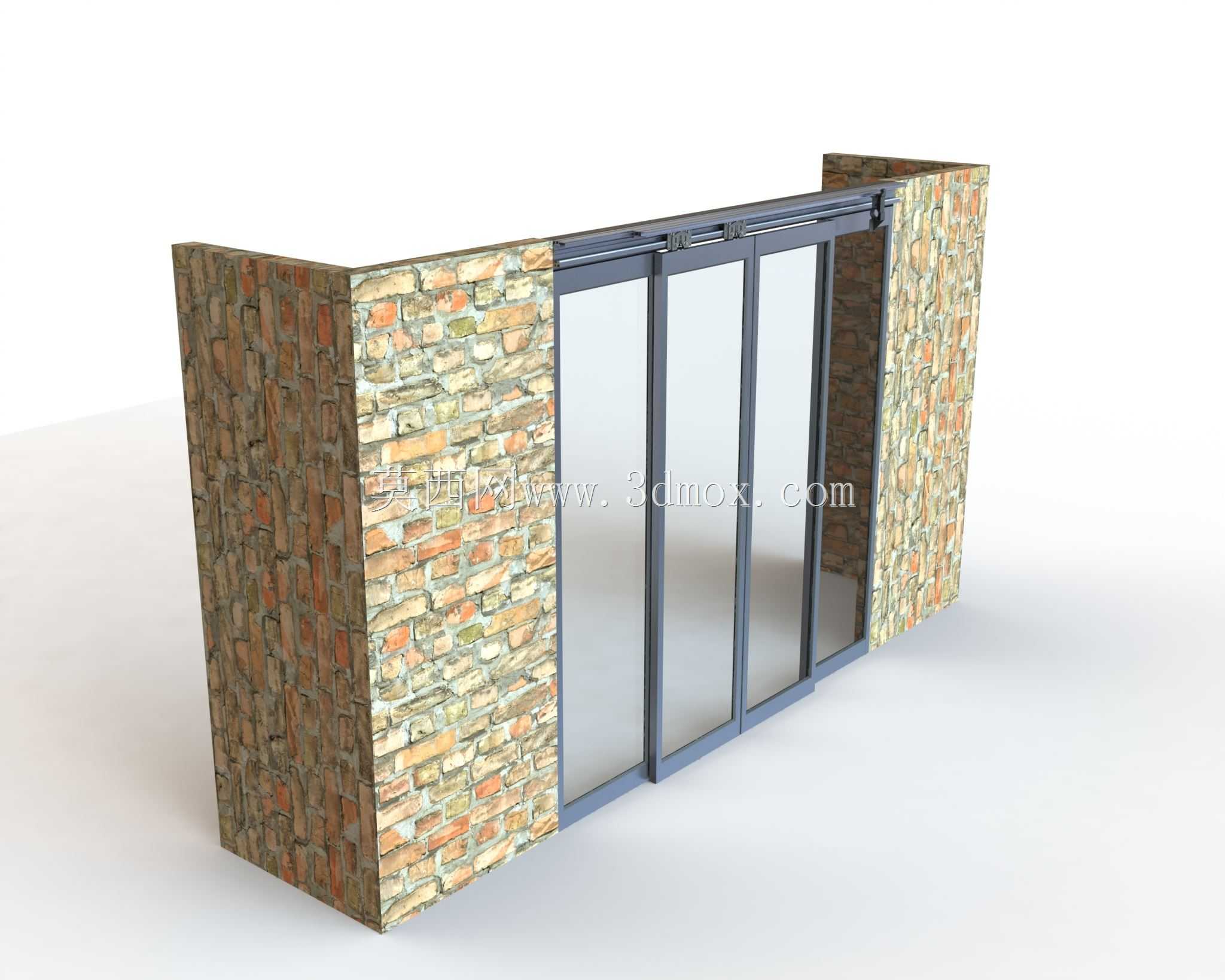

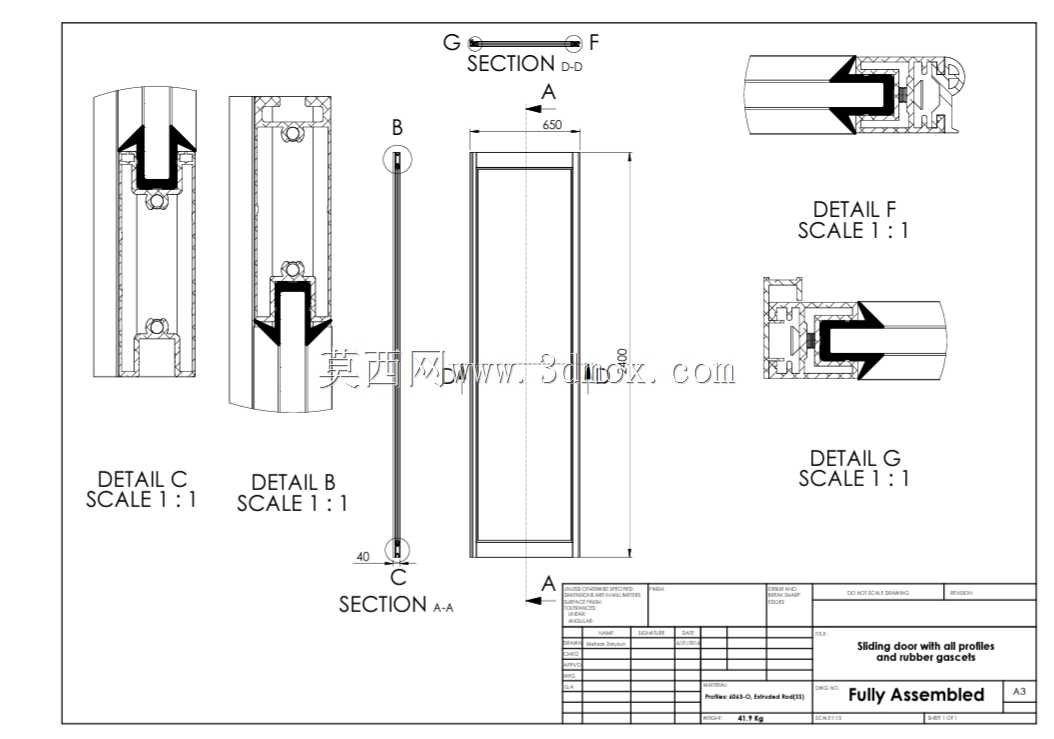

　　从安装边界尺寸来看，整套门体的总宽度为2.5米，总高度为2.52米，其中单扇活动门的宽度为0.64米，两扇门完全打开时的通行净宽度可达1.2米，足够满足双人并行、小型手推车通行的需求。安装时需要在门洞上方预留足够的滑轨安装空间，顶部承重梁的承重能力需要满足整套门体的重量要求，避免长期使用出现结构变形。门体下部的导向件仅需要在地面开出浅槽固定，不需要破坏地面的深层结构，对于已经完成地面装修的改造场景十分友好，不需要大面积破坏现有地面铺装即可完成安装。

　　整套结构的所有零件均做了干涉检查，装配过程中不存在零件碰撞、无法装配的问题，滑轨的运行行程经过精确计算，门体开合到极限位置时会与限位块接触，不会出现滑轮脱轨、门体脱离滑轨的安全隐患。门体的边框型材连接处采用角码加紧固件的连接方式，相比单纯的粘接连接，结构强度更高，长期反复开合不会出现边框散架、变形的问题，适合高频次使用的公共场景。
