工业制药用3.27㎡二次排气冷凝装置

　　在制药合成、精细化工的溶剂回收与尾气处理工段，二次排气冷凝器是衔接主冷凝单元与尾气排放系统的核心换热设备，这款3.27㎡换热面积的卧式管壳式冷凝装置，主要针对主冷凝器未完全捕集的带溶剂蒸汽、工艺排气进行二次冷凝回收，既可以降低尾气中的VOCs含量满足排放要求，也能回收高价值的工艺溶剂减少物料损耗。从实际应用场景来看，这类设备常安装在反应釜排气尾端、溶剂蒸馏系统的末级排气段，或是真空机组的进气前端，处理经过一级冷凝后仍处于饱和状态的混合排气，避免未冷凝的溶剂蒸汽进入真空系统造成泵油乳化，或是直接排放带来的物料损耗与环保风险。

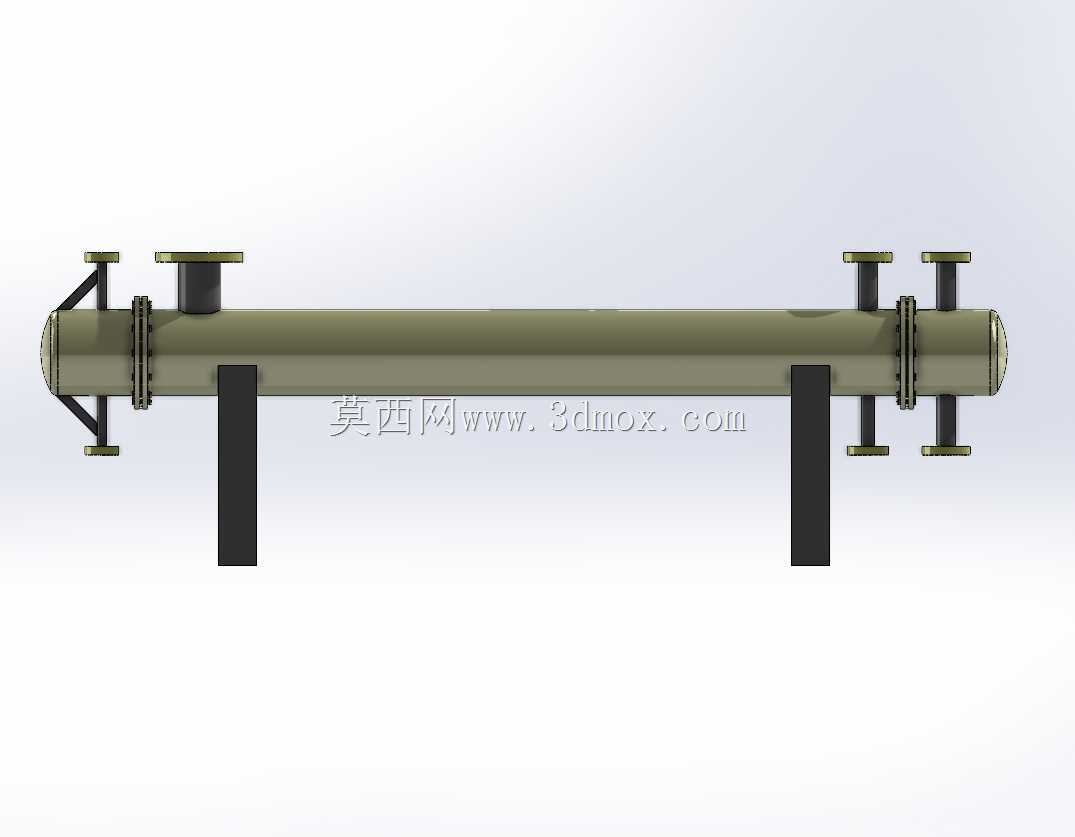

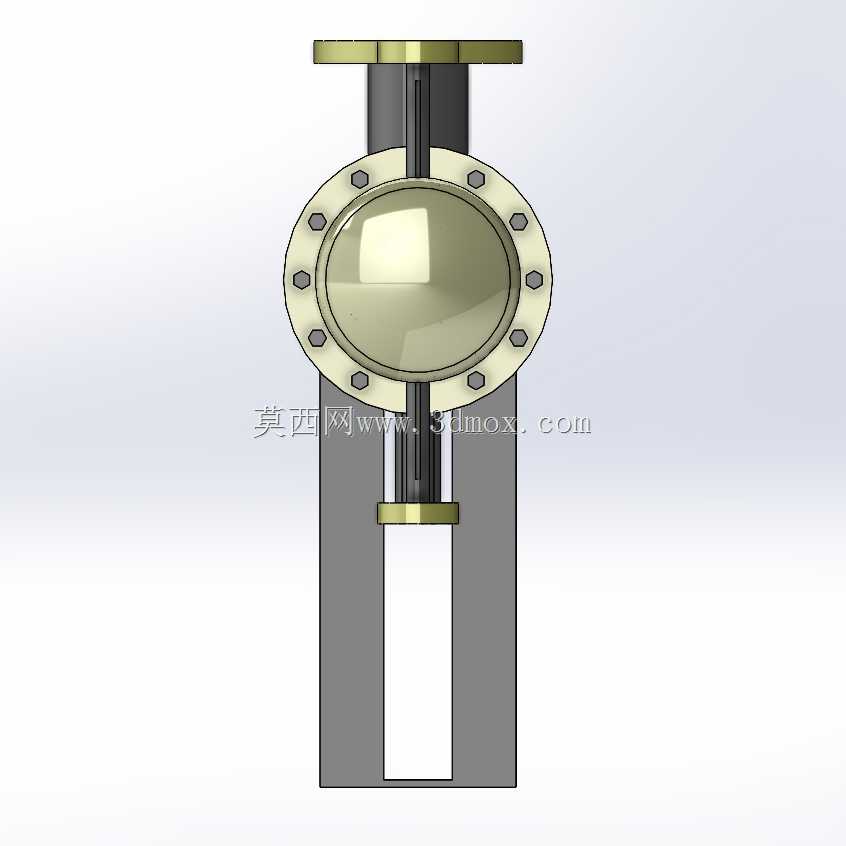

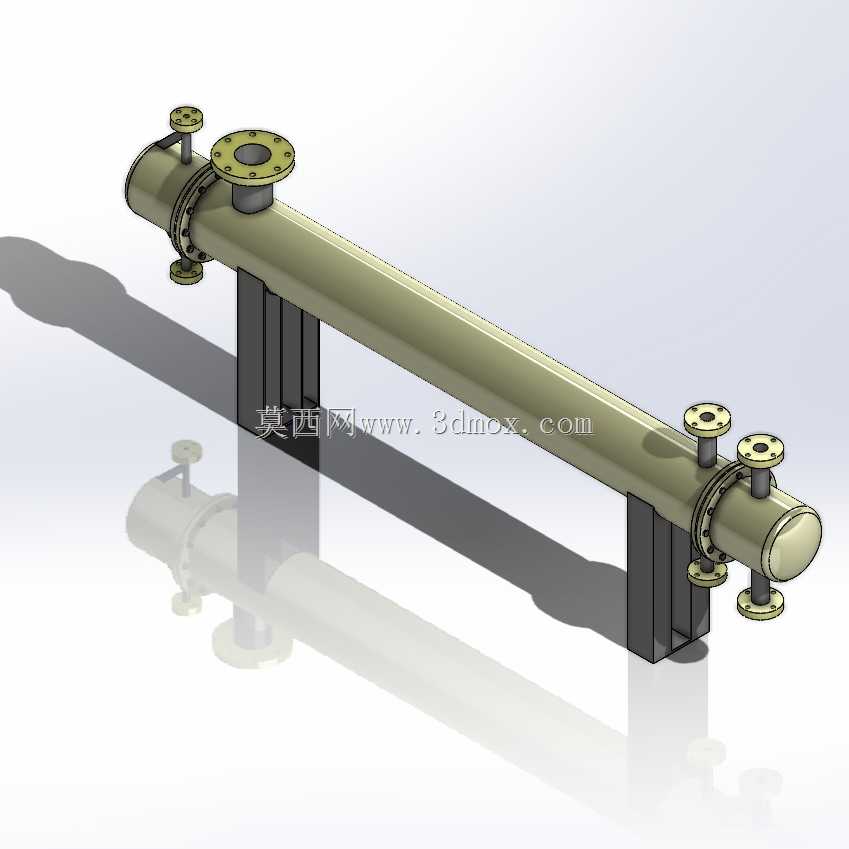

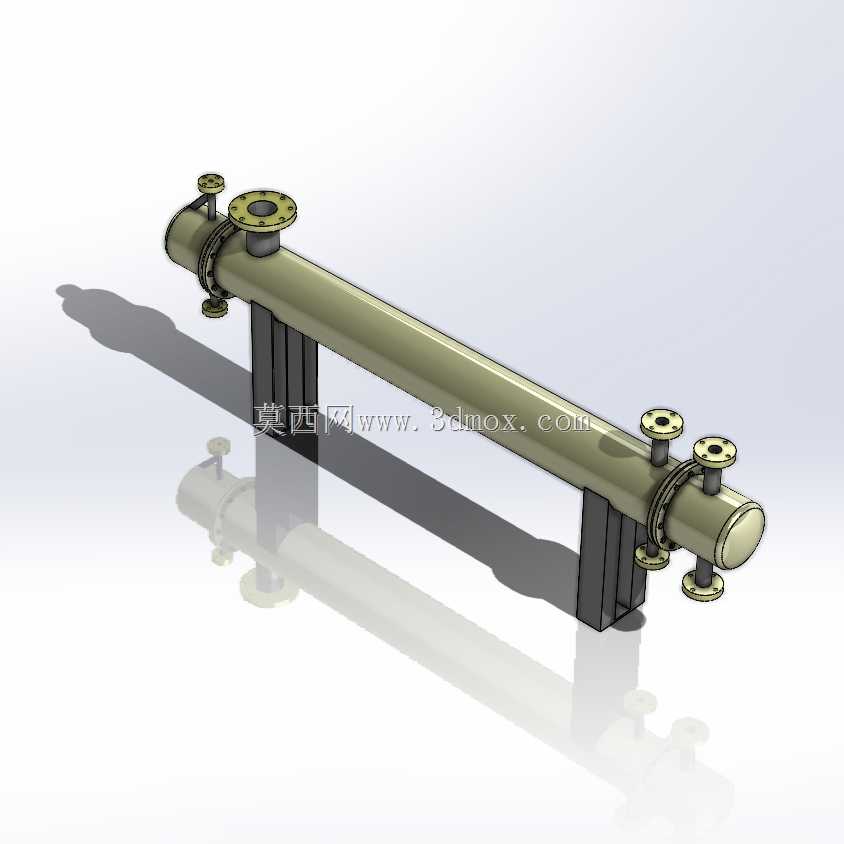

　　设备采用卧式长条形壳体结构，整体通过两组立式方钢支腿支撑安装，支腿底部预留了地脚螺栓安装孔位，可直接固定在钢制操作平台或混凝土设备基础上，安装时需保证壳体沿排气流向保持1°-3°的倾斜角度，便于冷凝下来的液体顺着壳体内壁流向端部的积液腔，从下方的排液法兰排出，避免积液在壳程滞留造成换热效率下降。壳体两端采用椭圆形封头结构，进气端设置在上部的大口径法兰接口，用于对接上游主冷凝器的排气管道，排气进入壳体后沿轴向流动，经过内部的换热管束区域完成热量交换，未冷凝的不凝气从另一端封头的上部排气口排出，冷凝液则从两端封头下部的排液口汇总后进入溶剂回收罐。壳体顶部还设置了多个带法兰的工艺接口，可用于安装温度传感器、压力变送器、安全阀或是备用排气支路，满足不同工艺场景的测点安装与安全附件配置需求。

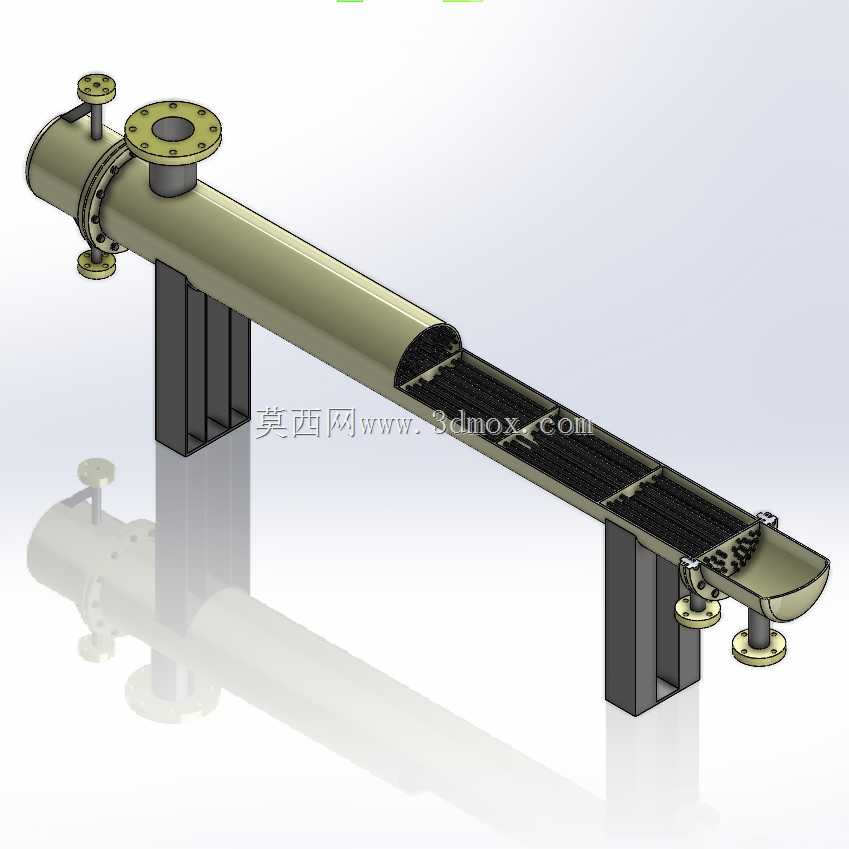

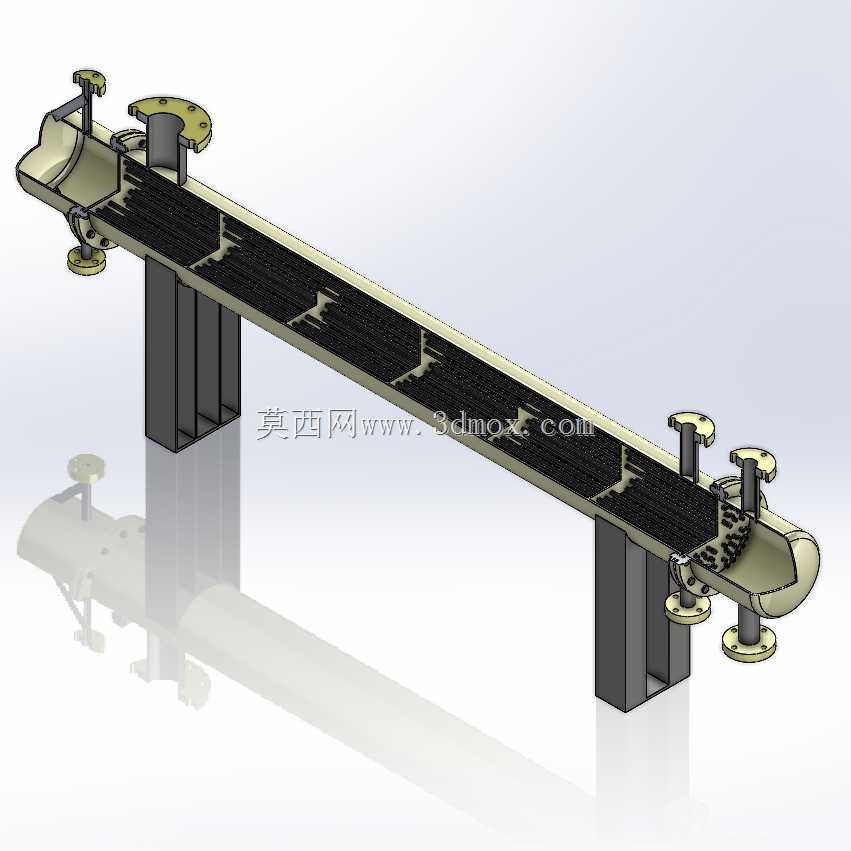

　　从结构设计逻辑来看，这款设备的换热核心采用翅片式管束结构，在有限的壳体长度内最大化拓展换热面积，3.27㎡的换热面积经过工艺核算，可适配6s量级工艺管径对应的排气流量工况，针对二次排气中溶剂蒸汽分压低、换热温差小的特点，管束采用错列排布方式，让排气在壳程流动时不断改变流向，增强气流的湍流程度，减薄气侧的传热边界层厚度，提升低浓度蒸汽的冷凝效率。管束两端通过管板与封头固定，管程走冷却介质，可根据工艺需求接入循环冷却水、低温冷冻盐水，冷却介质从下部的管程接口进入、上部接口排出，与壳程的排气形成逆流换热，进一步提升换热温差利用率。壳体内部在排气入口端设置了气流分布板，避免高速进气直接冲击管束造成管束振动，同时让进入壳体的气流均匀分布到整个换热截面，避免出现局部气流短路、换热不均的问题。

　　在安装边界方面，设备整体长度适配常规车间的管廊层间距，支腿的高度设计预留了底部排液管道的安装空间，可在排液口下方直接安装视镜、液封装置与疏水阀组，不需要额外抬高设备基础。两端的法兰接口采用标准化工法兰尺寸，可直接与同压力等级的工艺管道对接，不需要额外配置转换接头。考虑到制药工况的清洁需求，壳体侧面预留了手孔结构，可在设备停机检修时打开，对内部管束表面的结垢、残留物料进行冲洗清理，避免长期运行后杂质附着在换热表面造成热阻上升，影响冷凝效果。支腿与壳体之间采用焊接连接，焊缝位置做了圆角过渡处理，避免出现清洁死角，适配制药车间的GMP清洁要求，设备外表面可根据工况做喷砂、抛光或是防腐涂层处理，应对不同腐蚀特性的排气介质。

　　实际选型应用时，需要根据上游主冷凝器的排气温度、溶剂组分、不凝气含量来匹配对应的冷却介质流量与温度，这款设备针对二次排气的工况特点，在设计时预留了15%的换热面积余量，可适应工艺波动下的排气负荷变化，避免短时排气流量增大时出现冷凝效率骤降的问题。设备的承压能力适配常规的常压、微压排气工况，可满足大部分制药、精细化工车间的二次排气处理需求，不需要额外配置高压等级的壳体结构，在保证使用性能的前提下控制设备制造成本与安装难度。
