高压往复式柱塞抽水增压泵结构

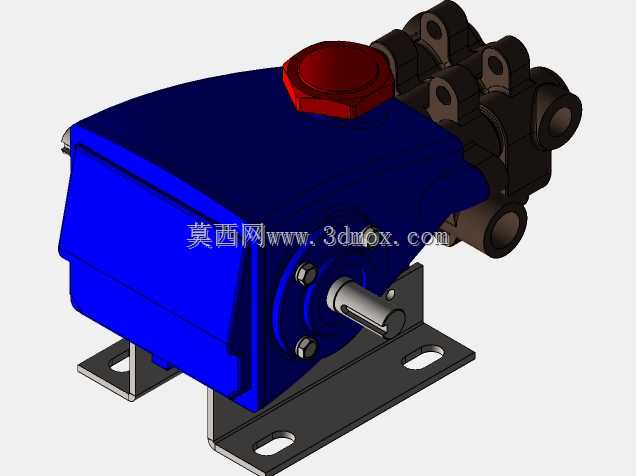

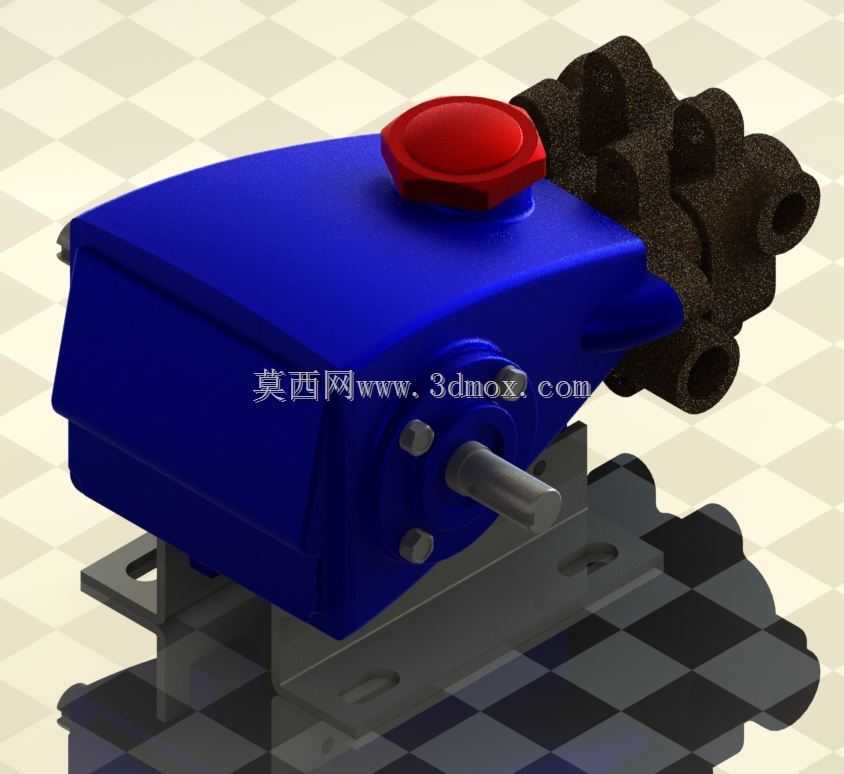

　　在工业流体输送、民用供水增压、小型设备循环冷却等场景中，这类往复式柱塞抽水结构是稳定实现流体加压输送的核心部件，区别于离心式泵的大流量低扬程特性，该结构主打小流量下的高压力输出，能够在管路阻力较大、输送距离较远、需要稳定输出压力的工况下保持可靠运行，常见于小型净水设备增压、机床切削液高压供给、园林喷淋加压、小型化工试剂精准输送等场景，适配清水、低粘度无硬质颗粒的流体介质，避免杂质进入柱塞腔造成密封件磨损拉伤。从结构设计逻辑来看，该泵采用分体式腔体布局，蓝色涂装的主腔体为齿轮减速传动仓，内部集成了曲轴连杆机构，将输入轴的旋转运动转化为柱塞的往复直线运动，输入端伸出的金属轴为动力接入端，可直连电机或通过带轮、联轴器对接动力源，

　　传动仓顶部的红色六角旋盖为润滑油注油口，用于定期补充更换传动机构的润滑油脂，保证内部齿轮、轴承、连杆铰接点的润滑状态，降低运动副的磨损速率，延长设备整体使用寿命。与传动仓相连的深色多通结构为流体流道集成块，内部加工有柱塞腔、进出液单向阀安装位，多个外接端口分别对应进液、出液、泄压旁路等接口，集成式流道设计减少了外接管路的连接点，降低了高压工况下的泄漏风险，流道内壁做了光滑过渡处理，减少流体在腔体内的沿程阻力损失，避免局部涡流造成的压力波动与气蚀风险。底部的金属安装底座为整体式冲压折弯结构，开设了两个长圆形安装腰孔，安装时可根据机架的实际孔位微调固定位置，降低安装面的加工精度要求，底座与泵体之间通过螺栓刚性连接，

　　能够承受柱塞往复运动产生的周期性振动，避免长期运行后连接螺栓松动、泵体移位的问题。设计过程中需要重点关注几个核心边界：首先是传动仓与流体腔之间的动密封结构，柱塞做高频往复运动时，既要保证流体不会泄漏到传动仓内污染润滑油，也要避免润滑油进入流体侧造成介质污染，因此密封槽的尺寸公差、密封件的材质选型都需要匹配工作压力与介质特性；其次是进出液单向阀的开启压力与响应速度，需要匹配柱塞的往复频率，保证吸液行程时进液阀及时开启、出液阀可靠关闭，压液行程时出液阀开启、进液阀关闭，避免内漏造成的压力不足、流量衰减问题；另外安装尺寸方面，输入轴的轴径、伸出长度、键槽尺寸需要匹配常用的动力输出接口，底座安装孔的中心距、

　　安装面到轴中心的高度需要适配常规的安装机架，避免用户选型后出现安装干涉的问题。外形上整体结构紧凑，传动仓与流体腔采用相邻布局而非同轴布局，有效缩短了泵体的轴向长度，在狭小安装空间内也能完成布置，外部没有多余的突出结构，所有外接端口都做了规整的排布，方便管路连接时的操作，日常维护时仅需打开顶部注油盖补充润滑脂、定期检查单向阀与密封件的磨损状态即可，不需要对整体结构进行拆解，降低了现场维护的操作难度。在实际选型应用时，可根据需要的输出压力、流量参数匹配对应功率的动力源，调整柱塞的直径与行程就能改变单转的流体输送量，适配不同的工况需求，比如用于高压喷淋场景时可选用小直径柱塞搭配更高的输入转速，获得更高的输出压力；用于大流量供水场景时可选用大直径柱塞，在相同转速下获得更大的输送流量。
