常规输水罐配套手动加压供水泵结构

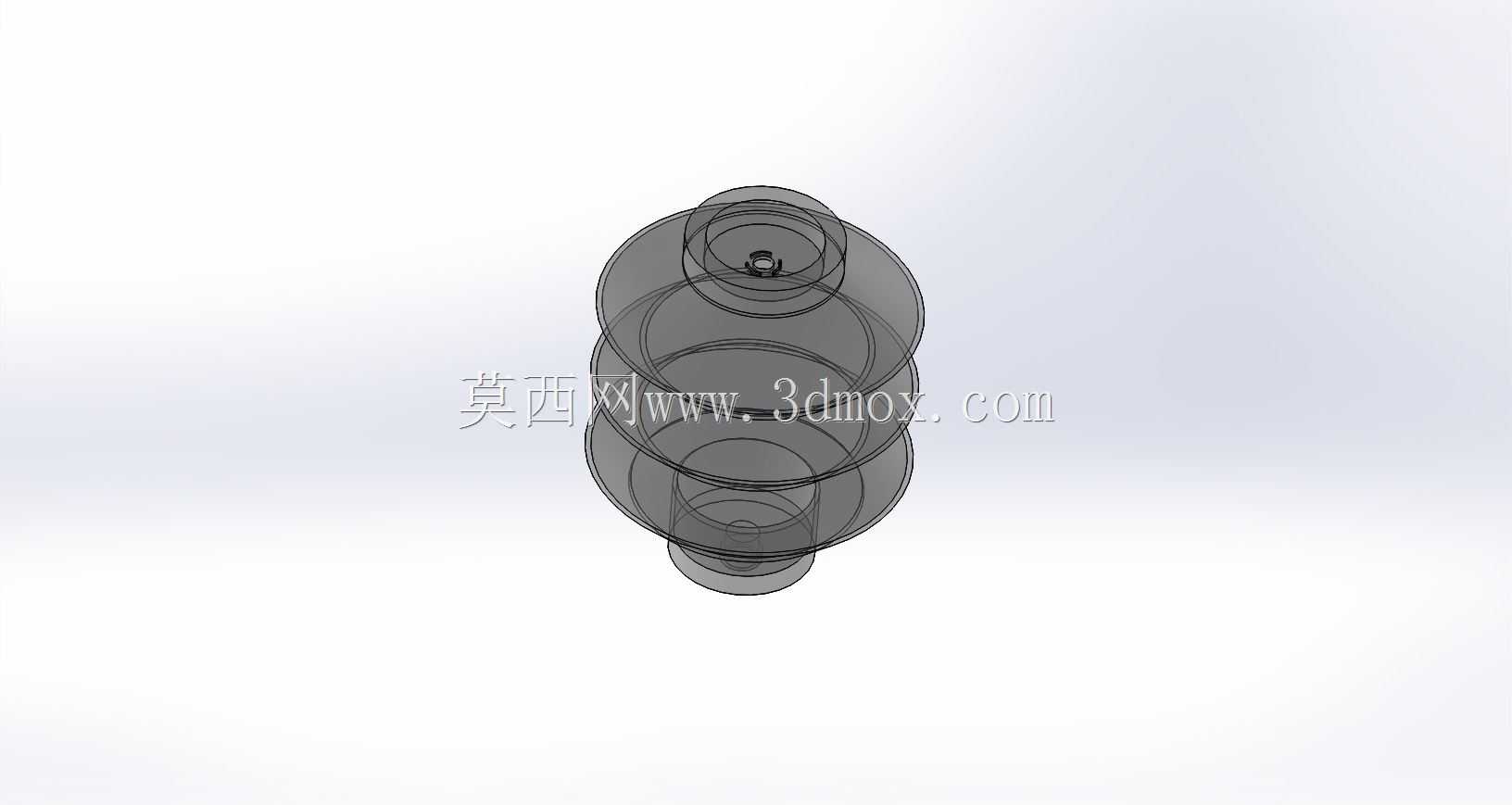

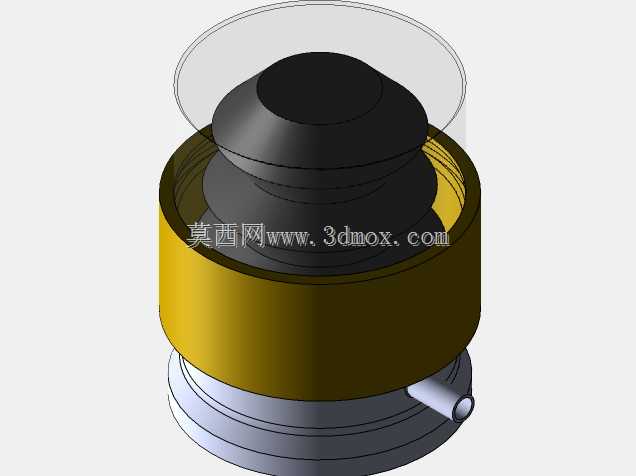

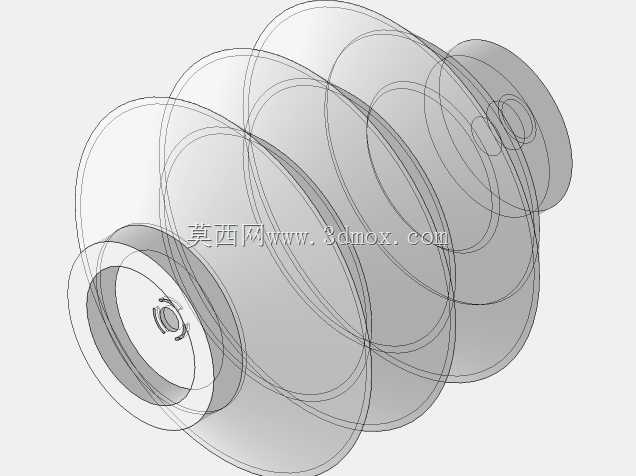

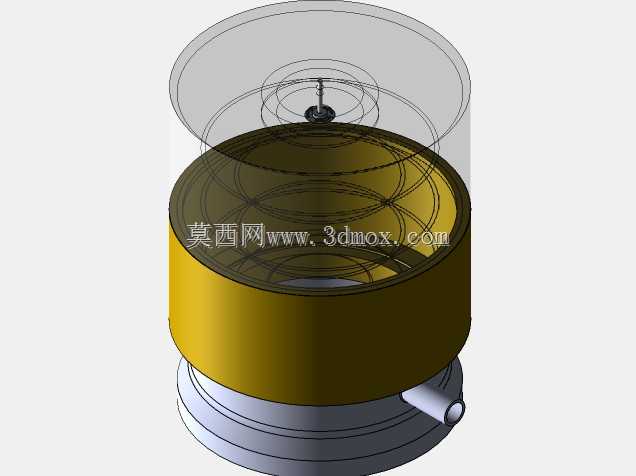

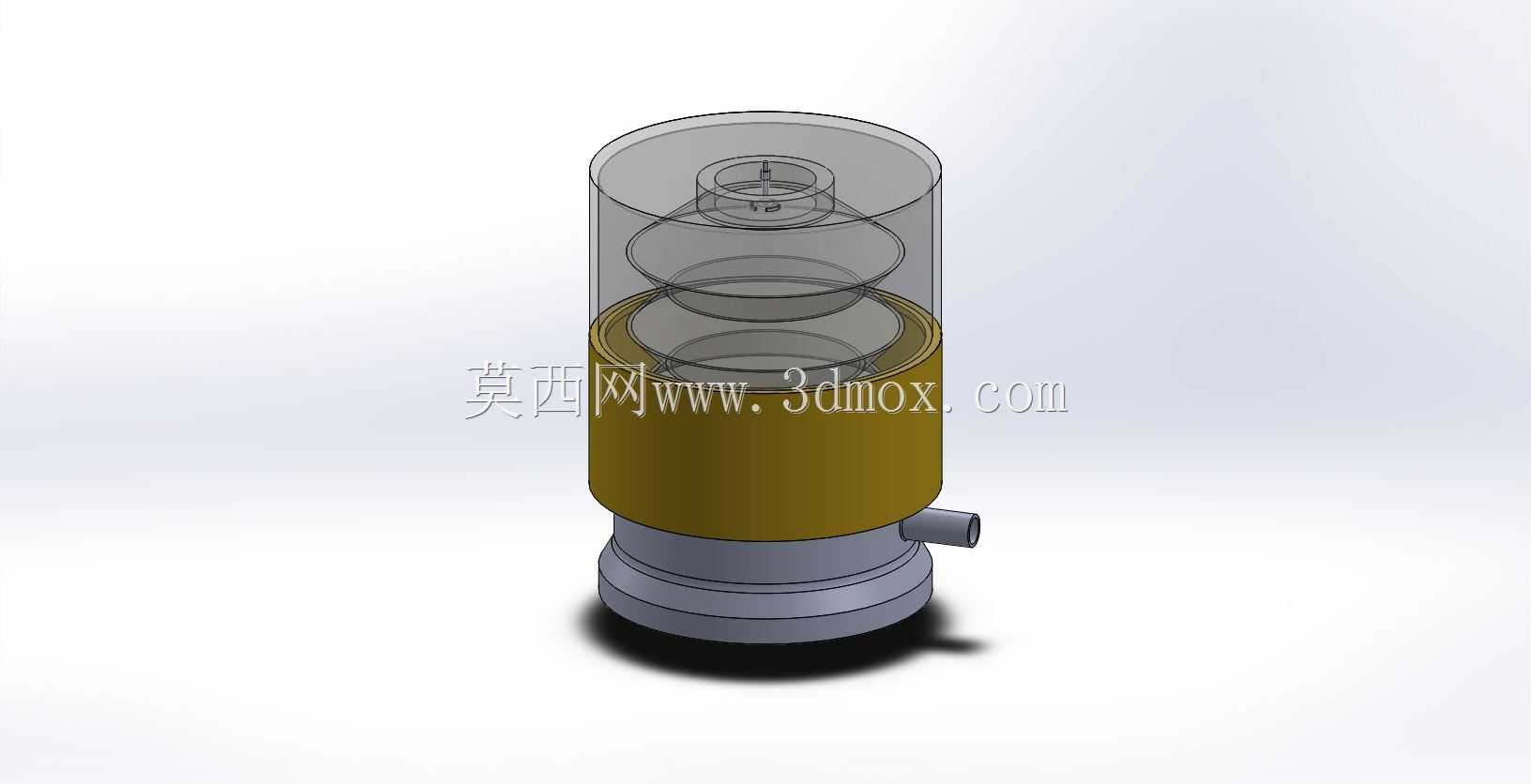

　　在户外应急供水、小型储水设施输水、无电力配套区域的取水场景中，这类适配常规输水罐的手动泵是非常实用的流体输送部件，不需要外接电源驱动，完全依靠手动按压的机械作用力完成腔体内的容积变化，实现水体的抽吸与加压输送，能覆盖零散供水点、临时储水设施的取水需求，也可作为小型供水系统的备用增压部件，在主供水系统失压时提供应急输水能力。从结构设计逻辑来看，这款手动泵采用按压式的操作结构，顶部的弹性按压腔体是核心的动力发生单元，按压时腔体收缩排出内部空气形成负压，松开时腔体回弹复位将输水罐内的水体吸入泵腔，再次按压时即可将腔体内的水体通过侧置的出水接口压出，整个流道的走向经过优化，减少了流体转向的阻力，避免手动操作时出现过大的按压力度需求，

　　降低长时间操作的劳动强度。设计时专门集成了溢流防护的减压结构，当手动操作的行程超过设计阈值、泵腔内部压力超出安全限值时，减压结构会自动开启泄流，避免泵体内部压力过高导致密封件损坏、连接部位渗漏，甚至是输水罐因负压或正压异常出现结构变形的问题，这一设计直接提升了整套储水输水系统的使用安全性，不需要额外在管路上加装独立的溢流阀，减少了外接管路的连接点，也就降低了潜在的渗漏风险。从安装适配的角度来看，这款泵的底部采用螺纹连接结构，可以直接匹配常规输水罐顶部的标准安装接口，不需要额外制作过渡连接法兰，安装时只需要在连接螺纹处缠绕密封带，旋合到输水罐的安装位即可完成固定，侧置的出水接口为标准外螺纹结构，可以直接对接通用的输水软管或者硬管管路，

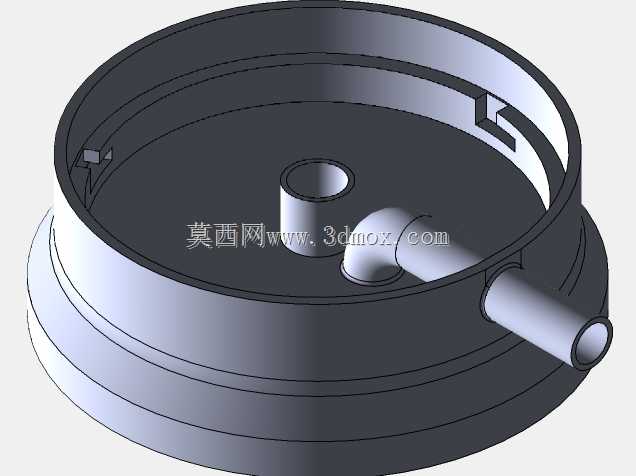

　　不需要额外的转接头。整体外形为同轴圆柱结构，最大外径适配常规输水罐的顶部安装空间，不会和罐体周边的护栏、液位计、注水口等附属部件产生空间干涉，按压操作的顶部操作面高度符合人体工学的操作区间，站立操作时不需要过度弯腰或者抬臂，适配多数户外临时取水、家用小型储水设施的操作高度需求。结构细节上，泵体的外层采用金属材质的承压壳体，能够承受手动按压产生的周期性压力波动，不会因为长期反复按压出现壳体变形，内部的密封件采用耐水橡胶材质，兼顾密封性能和往复运动的耐磨性，长期使用也不会出现密封失效导致的漏气、漏水问题，保证泵的抽吸效率不会因为密封磨损出现明显下降。侧置的出水接口位置经过优化，在泵体下部靠近罐体的位置，

　　接出管路后可以顺着罐体外壁排布管线，不会因为管路突出过多影响日常的罐体操作，也避免了操作按压时磕碰管路导致接口松动。在实际选型适配时，需要确认输水罐的安装接口螺纹规格和这款泵的底部连接螺纹匹配，同时确认罐体的承压范围和泵的输出压力适配，避免泵的输出压力超出罐体的设计承压限值，配套的减压结构开启压力已经和泵的额定输出压力做了匹配，安装后不需要额外调整减压参数，直接投入使用即可。这款手动泵的结构没有复杂的传动零件，日常维护只需要定期检查密封件的老化情况，不需要做复杂的拆解保养，在无电力的野外场景、农村分散式供水点、应急救灾储水设施上都有很高的适配性，相比电动供水泵不需要布线、不需要考虑供电配套，结构简单可靠，故障率极低，适合作为储水设施的常备取水部件。建模过程中对各个配合面的公差做了合理预留，密封槽的尺寸符合橡胶密封件的设计规范，螺纹连接的旋合长度满足承压要求，按压腔体的形变行程经过测算，既保证了单次按压的出水量，也避免了行程过大导致的操作费力，整体结构紧凑，没有多余的冗余设计，所有结构都服务于手动输水、溢流防护、便捷安装的核心功能。
