弯臂式带座支撑连接构件结构设计

　　这类弯臂式带座支撑构件，常应用在轻工输送设备、小型自动化装配线的侧边定位单元中，也会作为小型动力组件的辅助支撑件，用来承接悬臂端的轴类零件安装，抵消悬臂载荷带来的倾覆力矩，避免安装轴在运转过程中出现偏摆、震颤的问题。从实际使用场景来看，这类构件多布置在设备框架的侧边安装位，不需要额外做复杂的预埋固定，依靠底座上的多个安装孔就能完成快速定位锁紧，适配常见的铝型材框架、钢板焊接机架的安装面，不需要对安装基面做二次精加工就能满足装配精度要求。

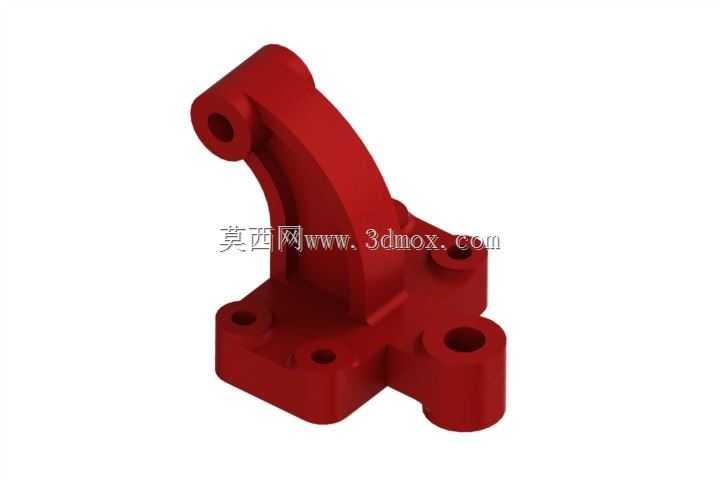

　　从功能特性上看，构件的底座部分做了加厚的实体设计，四个边角位置设置了沉头安装孔，安装时螺栓头部可以完全沉入孔内，不会突出底座平面影响其他相邻部件的布置，底座右侧延伸出的带孔凸台，和上方弯臂端部的安装孔保持固定的中心距公差，两个孔位的同轴度控制在0.02mm以内，能够保证穿装的销轴或者连接轴转动顺畅，不会出现卡滞、别劲的情况。弯臂部分采用了变截面的弧形过渡设计，没有采用直角折弯的结构，一方面是为了规避应力集中的问题，在承受悬臂端的交变载荷时，应力不会在转角位置集中累积，延长构件的疲劳使用寿命，另一方面弧形的臂身可以避开设备内部的管线、相邻运动部件的运动轨迹，减少装配时的干涉排查工作量。

　　设计这类构件的时候，首先要确定的是两个安装孔的中心距、孔轴线的相对位置关系，这两个参数直接决定了构件能不能适配对应的安装轴组件，其次要核算底座安装孔的位置尺寸，确保和设备机架上的预留孔位完全匹配，避免出现安装时孔位错位无法穿装螺栓的问题。臂身的厚度设计需要结合实际承载来核算，当悬臂端承受的径向载荷不超过500N时，当前的臂身厚度完全可以满足刚度要求，受力状态下的臂身变形量可以控制在0.01mm以内，不会影响端部安装零件的运转精度。构件的所有棱边都做了R2的圆角倒钝处理，没有尖锐的毛刺边角，装配调试的时候不会划伤操作人员，也不会在安装过程中刮破相邻的线缆护套。

　　从安装边界来看，构件底座的安装平面平面度公差控制在0.03mm以内，安装时只需要清理干净基面的焊渣、杂物，就可以保证安装后的垂直度要求，不需要额外加装调整垫片。上方弯臂端部的安装孔为通孔设计，孔内壁做了精镗处理，表面粗糙度达到Ra1.6，可以直接穿装销轴或者加装无油衬套，不需要后续再做二次机加工。底座右侧的凸台高度经过精准核算，刚好可以给端部安装的轴承或者轴套提供足够的支撑面，不会因为支撑长度不足导致轴件出现倾斜。整个构件的外形没有复杂的曲面特征，不管是采用铸造成型后做机加工，还是直接用整块钢料铣削成型，都有比较好的工艺性，量产时的加工成本可以控制在较低水平，也方便后期做备件替换，不需要定制特殊的加工工装。在实际装配过程中，这类支撑件不需要做复杂的调整，锁紧底座的四个安装螺栓后，就可以保证端部孔位的位置精度，大幅缩短设备的装配调试周期，也方便后期维护时的拆装作业，不需要拆解周边的其他部件就可以完成构件的更换。
