民用小型固定翼飞机机身整体结构设计

　　在通用航空领域，小型固定翼飞机的机身结构设计直接决定了整机的气动效率、结构强度与飞行稳定性，本次呈现的机身整体结构围绕低速通用飞行场景搭建，适配飞行训练、低空巡查、短途通勤等多类实际作业需求。从实际使用场景出发，这类小型固定翼飞机多在1000米至3000米的低空域活动，飞行速度通常控制在200km/h至350km/h区间，因此机身外形设计首先要兼顾低速状态下的升阻比表现，同时降低结构加工难度，适配小批量生产的工艺要求。

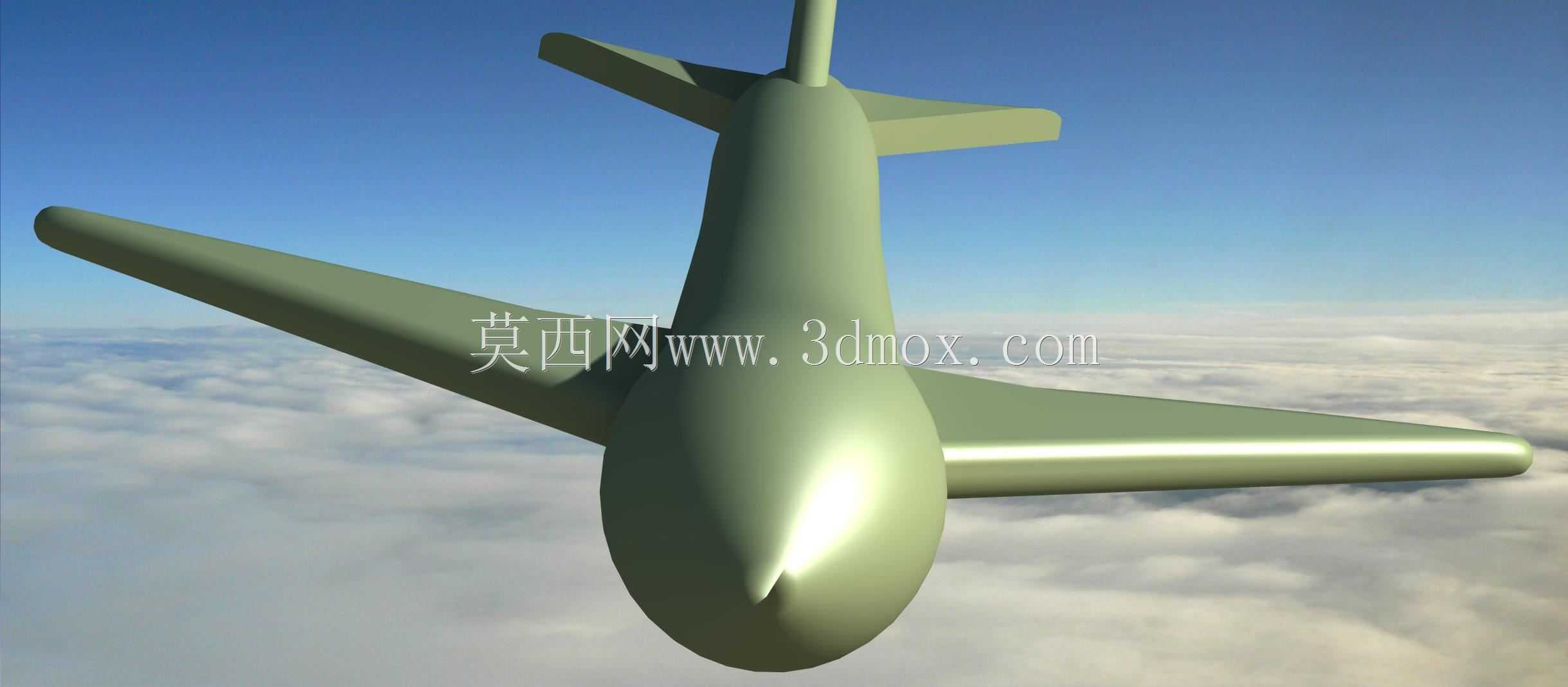

　　从结构功能划分来看，机身主体采用流线型纺锤体构型，机头位置做圆弧收尖处理，一方面可以在飞行过程中破开前方气流，减少迎面气流的压差阻力，另一方面预留的机头内部空间可搭载航电设备、动力系统前端组件与配重结构，保证整机重心落在机翼弦长30%至35%的最优区间内，避免飞行过程中出现过度抬头或低头的配平问题。主机翼采用上单翼布局设计，机翼与机身上部平滑过渡连接，这种布局的优势在于飞行过程中机翼产生的升力可以直接作用于机身重心上方，提升飞行过程中的横向稳定性，同时机翼下方预留充足空间，可根据作业需求挂载副油箱、巡查吊舱或小型作业载荷，不会受到机身下部结构的干涉。

　　尾翼部分采用常规式尾翼布局，垂直尾翼沿机身轴线竖直布置，水平尾翼左右对称安装在垂尾根部两侧，这种经过长期工程验证的尾翼结构可以为整机提供充足的航向稳定性与纵向操纵力矩，在低速飞行、侧风起降等复杂工况下，飞行员可以通过操纵舵面快速修正飞行姿态，降低操作难度。在结构连接设计上，机翼与机身、尾翼与机身的连接位置均做了加厚过渡处理，内部预设加强筋安装位，可根据实际载荷需求匹配铝合金或复合材料加强结构，避免飞行过程中连接位置出现应力集中导致的结构疲劳问题。

　　从安装边界与尺寸适配角度来看，机身主体的截面直径沿轴向呈渐变分布，机头位置截面直径最小，向机身中部逐步扩大至最大截面，该位置刚好对应乘员舱或设备舱的安装区域，可容纳2至4名乘员或等体积的作业设备，随后向机尾方向逐步收窄，与尾翼连接段平滑过渡，既保证了内部可用空间的利用率，又能让气流沿机身表面顺畅流动，减少气流分离带来的紊流影响。机翼的展弦比设置适配低速飞行需求，机翼后缘预留了副翼与襟翼的安装槽位，襟翼放下时可提升低速状态下的机翼升力，缩短起降滑跑距离，适配小型通用机场、野外临时起降点的短跑道起降需求。

　　在设计思路上，整个结构没有追求过度复杂的曲面造型，所有外形曲面均采用二阶连续过渡处理，既保证了气动表面的顺滑度，又降低了后续模具加工、蒙皮成型的工艺难度，对于小批量生产的通用飞机而言，这种设计可以有效控制生产制造成本，同时降低后期维护过程中的部件更换难度。机身下部预留了起落架的安装接口位置，可根据使用需求搭配前三点式起落架结构，前起落架安装在机头下方重心靠前位置，主起落架对称安装在机身中部两侧下方，保证起降过程中的整机稳定性，避免地面滑行时出现侧翻风险。

　　从气动特性的实际考量出发，机身表面的所有凸起结构均做了流线化处理，机翼与机身的连接位置采用翼身融合的过渡曲面，减少了翼根位置的干扰阻力，在实际飞行过程中，这种设计可以有效降低整机的燃油消耗，提升续航表现。尾翼的舵面转轴位置均做了气动补偿设计，降低飞行员操纵舵面时所需的操纵力，即使在没有助力操纵系统的情况下，也能轻松完成各个飞行动作的操纵，适配低成本小型飞机的配置需求。整个结构的内部预留了贯通的走线通道与管路安装空间，可方便后续布设航电线路、燃油管路与操纵钢索，避免内部管线与结构件出现干涉，提升总装环节的装配效率。
