法兰连接式手动截止阀结构设计

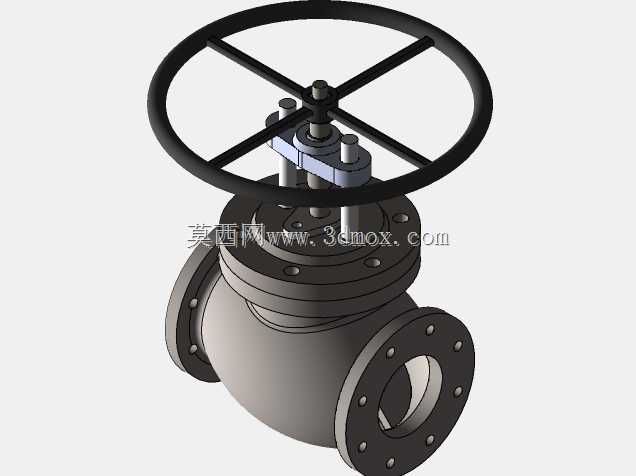

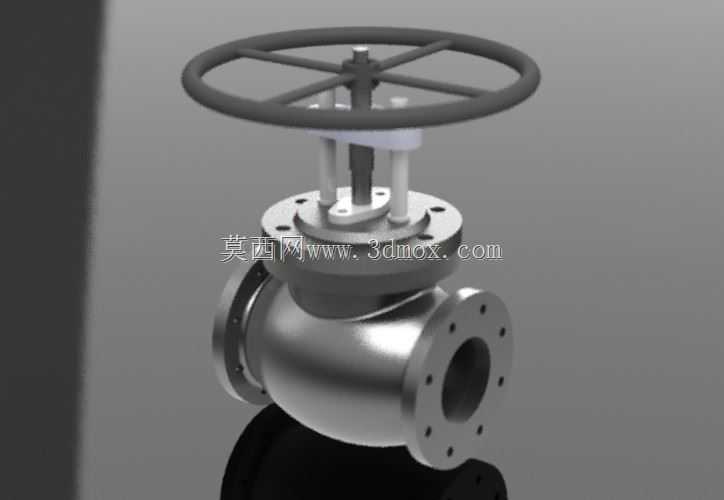

　　在石油炼化、化工生产、市政给排水、热力输送等工业管路系统中，手动法兰截止阀是应用极为广泛的截断类管路元件，核心作用是实现管路内介质的通断控制，相比闸阀、蝶阀等截断类阀门，其密封性能更可靠，调节精度更优，适合对截断密封性要求较高、无需频繁快速启闭的管路工况。该款截止阀采用直通式阀体结构，介质从阀体一侧法兰进入，经过阀座与阀瓣形成的密封副后从另一侧法兰流出，流道设计符合常规工业管路的介质流向要求，阀体采用铸造后精加工的成型工艺，流道内壁做圆滑过渡处理，可有效降低介质流经时的局部阻力损失，减少湍流产生的概率，降低管路运行过程中的振动与噪音。

　　操作端采用轮辐式手轮结构，手轮直径经过力矩核算，在无额外辅助工具的情况下，操作人员即可施加足够的操作力矩实现阀门的启闭，手轮与阀杆之间通过键连接传递扭矩，阀杆采用梯形螺纹传动，具备良好的自锁性能，可在任意开度位置保持稳定，不会因介质压力波动出现阀位自行偏移的问题。阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可自动对中阀座密封面，避免因加工装配误差导致密封面偏磨，有效延长密封副的使用寿命。密封结构采用填料函密封设计，填料压盖通过螺栓压紧填料，实现阀杆与阀体之间的动密封，可根据填料磨损情况随时调整压盖压紧力，无需拆解阀门即可完成密封维护，降低现场运维的工作量。

　　连接端采用凸面法兰结构，法兰密封面、螺栓孔中心距、法兰厚度均符合通用管路法兰标准，可直接与同压力等级、同公称通径的工业管路法兰配对安装，安装时无需额外加工转接件，适配性较强。安装边界方面，阀门手轮顶部到阀体底部的垂直高度、阀体两端法兰端面的水平长度均按照公称通径的常规比例设计，安装时需预留足够的操作空间，保证手轮旋转过程中不会与周边管路、支架发生干涉，同时阀杆向上的安装方向可保证填料函处于无介质积存状态，减少介质对阀杆的腐蚀。

　　设计过程中首先根据公称压力、公称通径参数确定阀体的最小壁厚，保证阀体在额定工作压力下具备足够的结构强度，避免出现承压变形或破裂风险；其次对阀杆的直径、螺纹参数进行强度校核，确保在最大操作力矩、最大介质压差下阀杆不会出现弯曲或扭转变形；密封面宽度根据介质特性、压力等级进行匹配，保证密封比压处于合理区间，既不会因密封比压过小导致密封失效，也不会因比压过大导致启闭力矩过高、密封面过快磨损。手轮的轮缘做圆角处理，避免操作过程中划伤操作人员，阀体底部设置有排污螺塞，可在管路检修时排出阀腔内积存的介质与杂质，减少内部腐蚀。

　　实际选型应用中，该类截止阀适合输送水、蒸汽、油品、无强腐蚀性的化工介质等管路，安装时需注意介质流向与阀体上标注的流向箭头一致，避免反向安装导致阀门启闭力矩增大、密封性能下降；日常运维时需定期检查填料函的泄漏情况，及时调整填料压盖的压紧力，定期对阀杆螺纹部分添加润滑脂，降低螺纹磨损，延长阀门整体使用寿命。相比对夹式、螺纹连接的截止阀，法兰连接的结构形式密封可靠性更高，拆装维护更方便，适合中高压、大口径的工业管路场景，在热力站、化工车间、水厂泵房、油气输送场站等场景中都能见到这类结构的截止阀应用。
