带周向均布凸齿的环形连接构件设计

　　这类带周向均布凸齿的环形构件，在动力传输、周向定位的装配场景中应用十分广泛，常见于小型传动机构的扭矩传递环节、管路快接结构的防转限位部位，也可作为精密仪器内部的分度定位基准件使用，依靠外圈均匀分布的凸齿与对应凹槽的啮合，实现两个配合件之间无相对转动的刚性连接，相比平键连接能承载更均匀的周向载荷，避免局部应力集中导致的键槽崩裂问题，适合小空间、中等扭矩的装配工况。

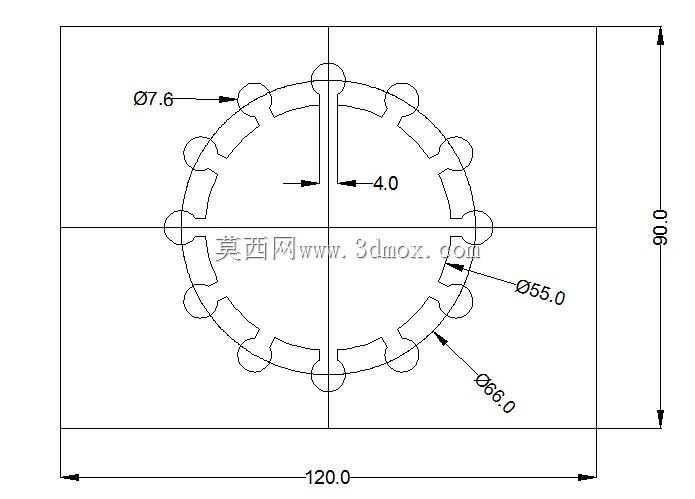

　　从结构设计逻辑来看，该构件采用对称式环形基体设计，内圈直径为55.0，作为与中心轴类零件配合的基准面，加工时需保证内孔的圆柱度公差，避免装配后出现偏心晃动，影响传动同轴度；外圈最大直径为66.0，周向均匀分布的凸齿单个直径为7.6，凸齿沿环形基体的圆周方向等角度排布，每个凸齿的中心到构件中心的径向距离保持一致，确保啮合时每个齿的受力均匀，不会出现个别齿过载断裂的情况。构件中心位置设置了宽度为4.0的通槽，该槽主要用于装配时的周向初始定位，也可作为润滑介质的流通通道，在高速运转场景下，能让润滑脂顺着槽面均匀分布到各个啮合齿面，降低齿面磨损速率，延长构件使用寿命。

　　设计时需要重点关注几个尺寸边界：构件整体外轮廓的方形边界边长为120.0，这是加工时的毛坯下料参考尺寸，也是装配时需要预留的最小安装空间，选型时要确认安装位置的径向空间不小于该尺寸，避免与周边其他零部件发生运动干涉。凸齿的齿形采用整圆式设计，相比渐开线齿形加工难度更低，普通铣床或者线切割设备即可完成加工，不需要专用的滚齿刀具，适合小批量定制生产场景，同时圆弧齿面的接触应力更小，啮合时的冲击噪音更低，在低速轻载的手动调节机构、办公设备传动组件中使用优势明显。

　　实际装配过程中，该构件的内孔与中心轴采用间隙配合时，可作为滑动式的分度调节环使用，通过凸齿与不同位置的凹槽啮合，实现档位切换功能；如果采用过盈配合，则可作为固定的扭矩传递件，将动力从轴端传递到外圈的连接部件上，比如小型调速旋钮的定位结构、气动管路的旋转接头防转结构，都能看到这类构件的应用。设计时还需要考虑凸齿的强度校核，根据传递的最大扭矩计算单个齿面的接触应力，确保凸齿根部的剪切强度满足工况要求，必要时可在凸齿与环形基体的连接处设置小圆角过渡，降低应力集中系数，避免交变载荷下出现疲劳断裂。另外，构件的两个端面需要保证平面度公差，确保装配时与配合件的端面贴合紧密，不会出现轴向窜动，影响啮合精度。
