Y型三通法兰连接安全阀体结构设计

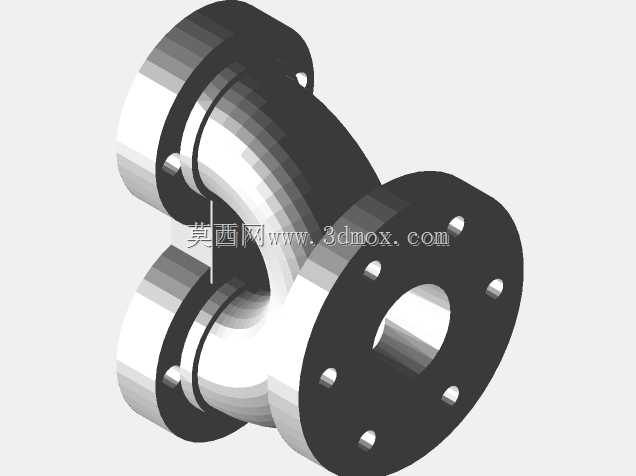

　　这款Y型三通结构的安全阀体，是流体输送承压管路系统中的核心承压壳体部件，主要应用在石油化工、市政给排水、工业动力站、暖通空调等需要超压泄放保护的管路场景中，作为安全阀的核心承载结构，承担着容纳内部启闭件、引导介质流向、连接上下游管路、承受系统工作压力的作用，当管路系统内部介质压力超过设定阈值时，内部配合的阀芯组件会开启泄放多余压力，避免管路、承压设备因超压出现破裂、泄漏等安全事故。

　　从结构设计思路来看，采用Y型三通的布局而非直角三通结构，核心是为了降低介质流经阀体时的局部阻力损失，减少介质对阀体内壁的冲蚀，同时让泄放路径更顺畅，避免直角转角处出现介质涡流、杂质沉积的问题，延长阀体的实际使用寿命。三个连接端全部采用凸面带颈法兰结构，法兰端面均匀分布螺栓通孔，安装时通过螺栓螺母配合法兰密封垫片，即可实现与上下游管路、泄放管路的刚性密封连接，这种法兰连接形式的优势在于拆装维护便捷，密封可靠性高，能够适配中高压工况下的管路连接需求，无需在安装现场进行焊接作业，降低现场施工的难度与质量管控风险。

　　阀体的流道采用等径过渡设计，三个接口的通径保持一致，流道内壁做圆弧过渡处理，没有突兀的截面突变，能够减少介质流动过程中的湍流现象，降低阀门工作时的振动与噪音。阀体的壁厚根据公称压力等级做了等强度设计，法兰与阀体主体的连接位置做了加厚圆弧过渡，避免应力集中导致的承压失效，螺栓孔的位置度公差严格控制，保证安装时法兰能够与配对管路法兰精准对齐，不会出现螺栓强行装配导致的密封面错位、垫片压偏泄漏的问题。

　　从安装边界来看，三个法兰端面的加工精度满足密封要求，密封面的平面度、粗糙度符合管路法兰的通用安装标准，安装时需要保证三个连接端的管路与法兰同轴，避免管路附加应力作用在阀体上导致阀体变形、密封失效。阀体的整体外形尺寸适配同通径等级的通用安全阀安装空间，Y型的结构布局让泄放口与进出口呈一定夹角，既能够保证泄放时介质不会直接冲刷密封面，也能节省管路安装的横向空间，适合在管路布局紧凑的阀组间、设备撬块上安装使用。

　　在实际工况应用中，这款阀体可以适配气体、液体等多种洁净介质的输送管路，内部可以搭配弹簧式、重锤式等不同形式的安全阀内件，满足不同压力等级、不同泄放流量的工况需求。阀体的外部结构没有多余的凸起，外表面做圆弧过渡处理，既能够减少铸造、加工过程中的应力残留，也能避免运行过程中外部杂质、积液在阀体表面积聚，降低外部腐蚀的风险。在进行三维建模时，重点还原了法兰螺栓孔的分布位置、流道的过渡曲面、壁厚的均匀性，所有配合尺寸都符合通用阀门的设计规范，能够直接用于后续的工程出图、结构仿真校核、装配干涉检查，也可以作为阀组集成设计时的配套模型使用，帮助设计人员提前预判管路安装时的空间冲突，优化整体管路布局。
