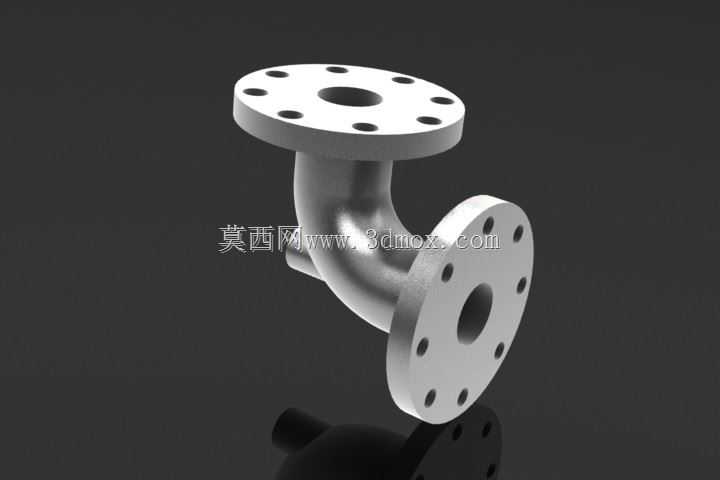

90度双法兰连接式金属弯管结构

　　在工业流体输送系统的管路布设场景里，受设备安装空间限制、管路走向调整需求，经常需要用到转向类管路连接件，这款双法兰90度弯管就是这类场景里的常用构件。从实际应用来看，它既可以用在市政给排水的管线转角位置，也能适配化工介质输送管路的转向接驳，还可在暖通循环水系统、压缩空气输送管网中承担管路变向连接的作用，适用的介质涵盖常温清水、压缩空气、低腐蚀性流体等多种工况，只要匹配对应压力等级的法兰规格，就能实现稳定的管路连通。

　　从结构设计逻辑来看，这款弯管采用两端一体式法兰的结构形式，区别于焊接式弯头需要现场配焊法兰的施工方式，一体式结构在生产阶段就将法兰与弯管本体做了整体成型处理，能有效避免现场焊接带来的焊缝应力集中、焊口渗漏风险，同时也减少了现场施工的工序量，提升管路安装的效率。两端的法兰盘均采用标准凸面法兰结构，法兰盘上均匀分布8个螺栓通孔，孔位的分度圆直径、法兰盘外径、密封面凸起高度都遵循通用管路法兰的尺寸规范，安装时只需与对应规格的管路法兰对齐，加装密封垫片后穿入螺栓紧固即可完成接驳，不需要额外做适配加工。

　　弯管的流道部分采用等径圆弧过渡设计，转弯处的曲率半径经过优化，既不会因为曲率过小造成流道突变引发介质流动阻力骤增，也不会因为曲率过大导致整体安装占用空间过多。流道内壁做了平滑过渡处理，没有明显的台阶或凸起，能减少介质输送过程中的压损，同时也避免介质中的杂质在转弯位置淤积，降低管路堵塞的风险。弯管本体的壁厚根据常用公称压力等级做了匹配设计，能承受对应工况下的管路静压与水锤冲击，不会在长期使用过程中出现管壁变形、开裂的问题。

　　从安装边界尺寸来看，这款弯管的两个法兰端面分别处于垂直相交的两个平面上，两个法兰密封面的中心距经过精准控制，在管路排布设计时，可以直接根据法兰公称通径对应的标准尺寸预留安装空间，不需要额外核算弯管的外轮廓干涉量。弯管的外轮廓没有突出的冗余结构，法兰盘的外边缘就是整个构件的最大外轮廓，在密集排布的管路群中安装时，不会和相邻的管路、支架产生干涉，适配性更强。

　　在实际选型使用过程中，需要注意匹配两端法兰的公称通径与压力等级，确保和对接的管路法兰参数一致，同时根据输送介质的特性选择对应的密封垫片材质，比如输送水介质可选用橡胶垫片，输送有一定温度的介质可选用金属缠绕垫片。安装时螺栓的紧固要遵循对角分次拧紧的原则，避免法兰面受力不均导致密封失效。日常运维过程中，只需定期检查法兰连接位置的密封情况，不需要对弯管本体做额外的维护，整体结构的可靠性较高，能在长期连续运行的管路系统中保持稳定的工作状态。

　　不同于螺纹连接式弯头仅适用于小通径管路的局限，这种法兰连接的弯管可以适配更大通径的管路场景，连接强度也更高，能承受更高的管路压力，在中大通径的流体输送管路中应用更为广泛。建模过程中，法兰盘上的螺栓孔采用圆周阵列的方式生成，确保孔位的分度精度，弯管部分采用扫掠特征生成实体，保证流道的圆弧过渡顺滑，两端法兰与弯管的连接位置做了圆角过渡处理，减少应力集中点，提升构件的整体结构强度。
