耳轴支承结构两件式法兰连接球阀

　　在石化输送、市政给排水、工艺流体管控的管路上，这类带耳轴支承的两件式球阀是截断类阀件里的常用选型，相比浮动球结构，耳轴支承的设计能把球体承受的介质推力直接传递到阀体的支承结构上，大幅降低阀杆承受的侧向载荷，在高压、大口径的管路工况下，操作扭矩能比同规格浮动球阀降低近四成，长期开关动作下阀杆密封件的磨损速率也会明显放缓，适配长期带压运行的工业管路场景。从结构设计逻辑来看，两件式阀体的拆分面选在球体中腔的侧方位置，相比三片式结构减少了一道中腔密封结合面，降低了外泄漏的潜在风险点，同时阀体拆分后可以直接完成球体、密封座、支承轴的预装，不用在安装现场拆解阀体调整密封预紧量，现场安装的适配性更好。

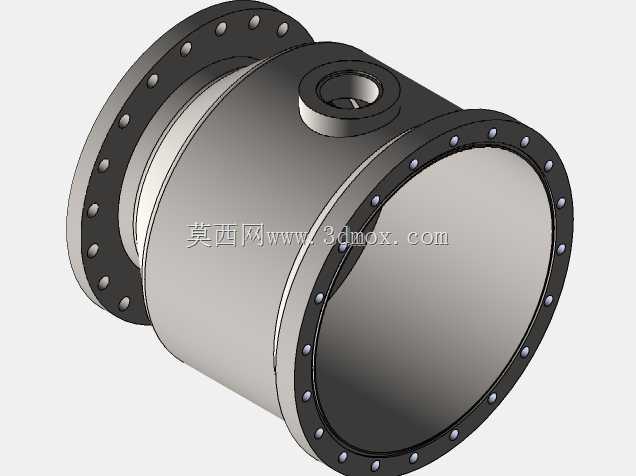

　　两端的法兰连接结构完全匹配通用管路法兰的安装孔距规范，法兰端面的密封水线加工精度直接决定管路连接后的静密封效果，建模时特意保留了法兰螺栓孔的位置公差基准，在实际选型配装时，只要对应管路的压力等级匹配，不需要额外加工转接法兰就能直接对接安装。阀体侧面的凸台结构是阀杆装配的定位位置，耳轴的上下支承孔与球体两端的轴颈采用同轴度公差约束，建模时把支承轴与阀体的配合间隙控制在合理范围，既保证球体转动时无卡滞，也避免间隙过大导致球体在介质冲击下产生偏摆，刮伤密封座的密封面。从安装边界来看，这类球阀的轴向安装长度符合行业通用的结构长度标准，在管路排布设计时不需要额外预留过长的安装空间，阀体外部没有突出的尖锐结构，

　　保温层包覆作业时可以完全贴合阀体外壁，不会出现保温死角。中腔的密封座采用背后带预紧弹簧的结构设计，在介质压力波动时，弹簧能自动补偿密封面的磨损量，维持密封比压稳定，不管是低压工况还是高压工况，都能保证截断后的零泄漏要求。在实际工况应用中，这类球阀可以适配水、油品、弱腐蚀性化工介质的输送管控，全开状态下阀体内腔的流道与管路通径完全一致，流阻系数仅为0.1左右，介质输送过程中的压力损失极小，不会出现介质滞留、杂质沉积在阀腔的问题，长期运行后也不会因为积料导致开关卡涩。建模过程中特意对阀杆的防飞出结构做了细节还原，阀杆采用从阀体内部装入的结构，哪怕管路带压状态下误拆阀杆压盖，阀杆也不会被内部介质压力顶出造成安全事故，

　　这也是工业压力管道用阀的强制安全设计要求。两端法兰的螺栓孔采用跨中排布的方式，和管路法兰对接时不会出现螺栓孔对位偏差的问题，安装时只要对称均匀拧紧法兰螺栓，就能保证法兰密封面的受力均匀，避免局部受力过大导致密封垫片压溃失效。另外，耳轴支承的结构让球体在开关过程中始终保持稳定的旋转中心，不会因为介质流向的变化产生球体位移，在双向承压的管路上也能可靠密封，不用特意限定介质的安装流向，现场安装时不需要反复核对流向标识，降低了施工出错的概率。
